钢坯锻造加工用燃气加热炉结构

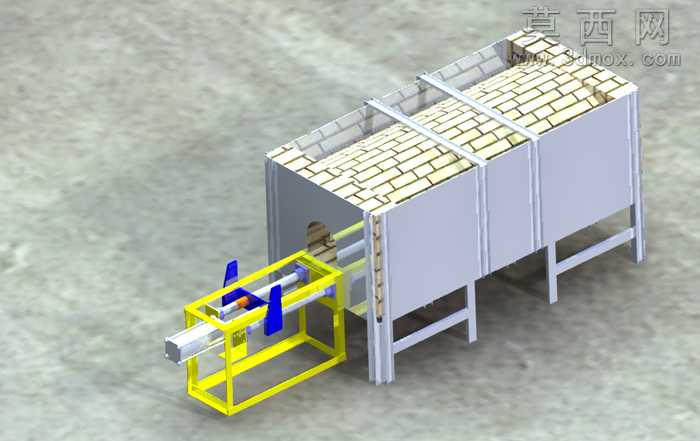

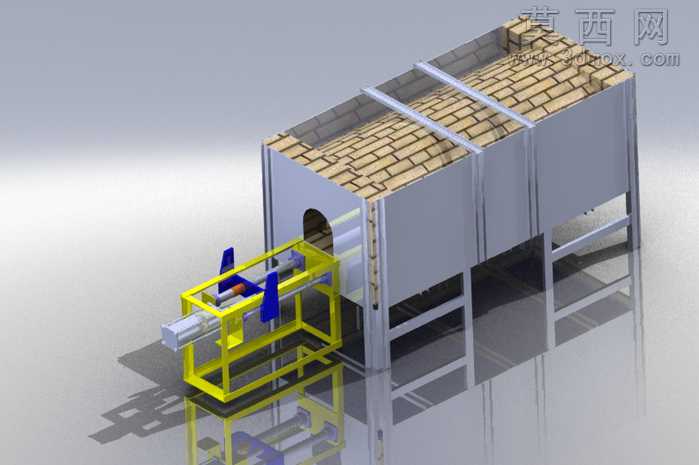

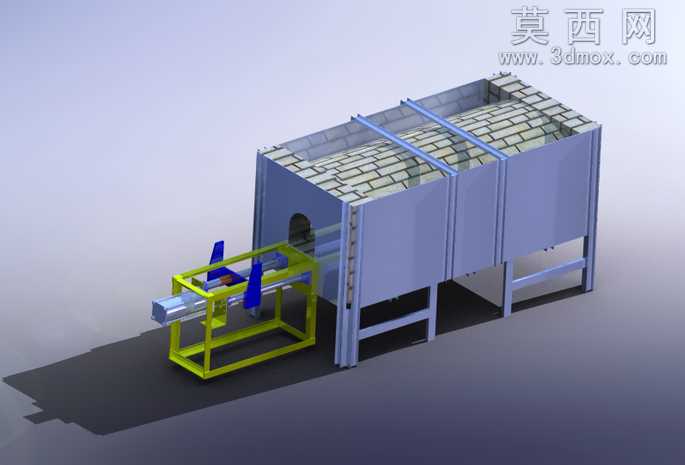

本模型采用SolidWorks完成全参数化三维建模，完整还原了用于钢坯热压锻造工序的燃气加热炉及配套自动送料机构的全部结构细节。建模过程中先对炉体主体进行基准定位，按照实际工业炉的砌筑逻辑搭建炉衬结构，炉顶部分采用分层排布的耐火砖阵列建模，每一块耐火砖都按照错缝砌筑的规则完成装配，还原了耐火砖层的隔热保温结构特性；炉体外壳采用钣金结构建模，设置了加强筋与支撑腿结构，保证炉体整体的结构强度，炉体侧面预留的进出料口尺寸与送料机构完全匹配，避免出现结构干涉问题。配套的送料机构采用框架式焊接结构建模，框架主体采用型钢拼接结构，搭配蓝色的导向定位组件与银色的推送气缸结构，可实现钢坯的精准定位与自动送进动作，推送行程与炉体加热腔长度完全适配，能够满足钢坯在加热过程中的分步送进需求。渲染阶段采用工业产品级渲染参数，炉体金属外壳赋予哑光灰色金属材质，还原工业设备的漆面质感；炉顶耐火砖赋予浅棕黄色耐火陶瓷材质，表现出耐火砖的粗糙肌理与耐高温材质特性；送料机构框架赋予醒目的亮黄色漆面材质，导向组件赋予深蓝色工程塑料与金属复合材质，推送气缸赋予亮面金属材质，不同部件的材质区分清晰，能够直观分辨各功能模块。地面采用高反光灰色地面材质，添加柔和的环境阴影与反射效果，提升模型整体的真实感与展示效果。设计过程中充分考虑热锻加工的实际工况，炉体长度按照钢坯加热所需的预热、升温、均温三段温区进行划分，内部预留了燃气燃烧器的安装空间，送料机构的定位夹具可适配不同规格的方形钢坯，推送速度可匹配钢坯加热的工艺时长，整体结构紧凑，功能分区明确，可直接用于热锻生产线的方案展示、结构优化与教学演示，完整呈现了燃气加热炉在钢坯热锻工序中的应用形态与结构逻辑。
