单侧分体式曲柄连杆半环结构件

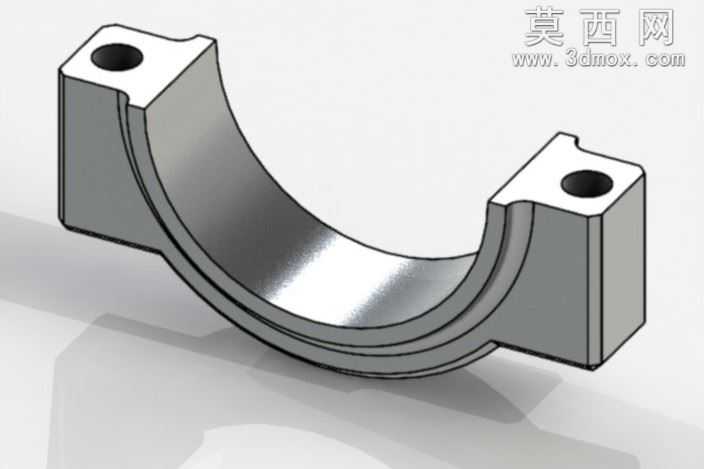

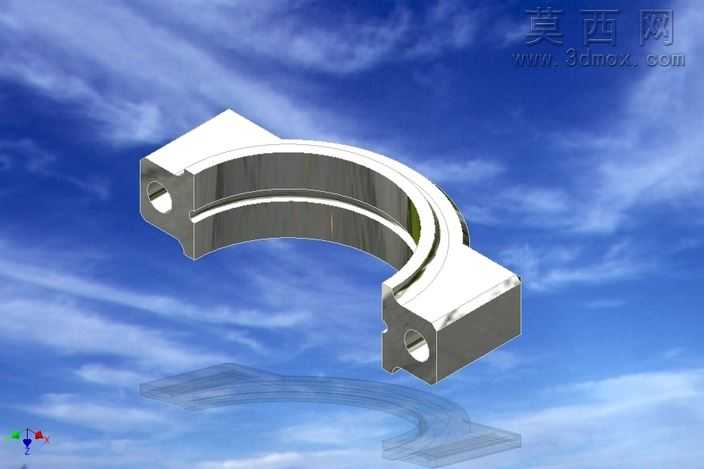

本作品为单侧分体式曲柄连杆配套半环结构件，建模阶段以SolidWorks为核心载体，遵循机械零件设计的基准统一原则，首先以前视基准面为核心定位平面，绘制半环结构的内外圆弧轮廓，通过尺寸约束严格控制环体的曲率半径、壁厚参数，保证环体圆弧面的同轴度公差符合传动构件的装配要求。建模过程中针对两端的连接凸台，采用拉伸凸台命令生成实体结构，再通过异型孔向导功能加工凸台上的定位销孔，对孔位的中心距、孔径尺寸做精准约束，确保与配套曲柄构件的销接定位精度。细节处理阶段，对环体与凸台的衔接位置做等半径圆角过渡，消除零件的应力集中隐患，同时对环体内壁的配合面做拔模角度调整，满足实际加工的脱模与装配需求。材质与渲染环节，为构件赋予金属镀铬材质，调整材质的反射率、粗糙度参数，模拟金属机加工后的亮面质感，渲染场景采用蓝天白云的户外环境光，搭配定向补光突出零件的轮廓立体感，通过半透明倒影效果强化金属材质的视觉表现力。结构设计上采用单侧分体式的半环构造，区别于整环式连杆结构，可实现单侧快速拆装，无需拆卸整段传动链路即可完成构件的检修与更换，两端的方形凸台既作为销接定位的承载结构，也可在装配时提供受力支撑面，避免环体直接承受径向剪切力，提升构件的整体使用寿命。设计思路围绕曲柄连杆机构的实际装配场景展开，在保证结构强度的前提下尽可能优化构件的体积与重量，通过对称式的凸台布局保证受力均匀，所有建模特征均保留参数化编辑属性，可根据不同规格的传动需求快速调整环体直径、壁厚、凸台尺寸等参数，适配多类曲柄传动场景的使用要求。
