RH500款敲击检测专用手锤三维设计

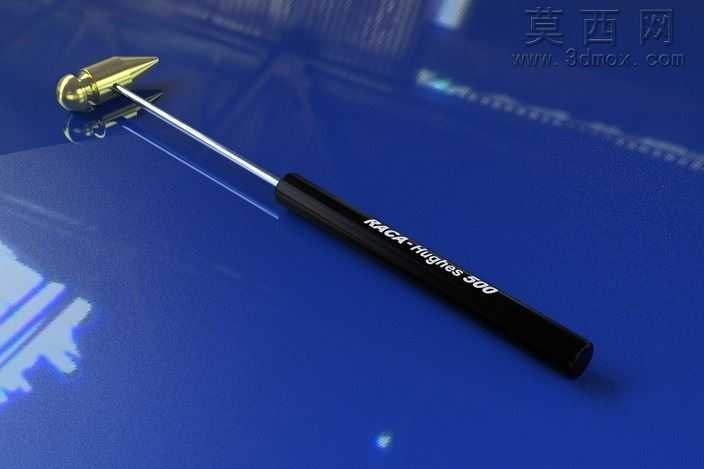

本次三维设计的作品为RH500_TapHammer敲击检测手锤，整体建模过程围绕工具的实际使用场景展开，首先通过参考实物测绘与功能需求拆解，将手锤拆分为锤头、连接杆、握持手柄三个核心结构模块分别进行建模。在三维软件中首先绘制锤头的基础轮廓，锤头采用一端尖锥、一端圆弧形敲击面的异形结构，尖锥端用于精准定位狭小检测点位，圆弧敲击面可在敲击转子叶片等薄壁构件时避免应力集中造成构件损伤，建模过程中对锤头的曲面过渡做了连续曲率处理，保证金属质感渲染时的光影过渡自然，同时还原了锤头表面的细微加工纹理，让金属材质的真实感更强。连接杆部分采用细长金属杆结构，建模时严格控制杆身的同轴度参数，保证锤头与手柄连接后的整体动平衡，避免使用过程中出现偏晃影响敲击精度，连接杆与锤头、手柄的连接部位做了内嵌式的卡位结构设计，还原实物的装配逻辑，可在三维环境中完成虚拟装配验证，检查各部件的配合间隙是否符合实际生产的公差要求。握持手柄部分采用长条形圆柱结构，表面做了细微的防滑纹理处理，建模时在手柄表面蚀刻对应产品标识文字，还原实物的品牌标注细节，手柄尾部做了圆弧收边处理，提升长时间握持的舒适度。材质渲染环节，锤头部分赋予抛光黄铜金属材质，调整金属粗糙度参数模拟使用后的细微磨损质感，连接杆赋予高抛光不锈钢材质，手柄部分赋予哑光黑色工程塑料材质，通过调整不同材质的反射率、粗糙度参数，在蓝色背景的渲染环境中还原出真实的光影效果，清晰展现手锤各部分的结构细节与材质差异。设计思路上围绕航空检测场景的实际需求，整体结构在保证结构强度的前提下尽可能控制整体重量，长杆设计可让操作人员在不拆解直升机旋翼罩的情况下，深入狭小空间完成叶片的敲击检测，通过声学反馈判断叶片表层金属是否存在脱层缺陷，各部分的尺寸比例经过反复调整，保证握持时的重心落在手柄靠前位置，提升敲击操作的精准度与操控手感，建模完成后可导出多种通用格式，用于后续的产品展示、生产开模参考以及检测工具的操作教学演示使用。
