SPZ型三槽电动机三角带传动带轮

　　在工业传动系统的布局里，三角带传动始终是中小功率动力传递场景里应用占比极高的结构形式，而带轮作为直接和传动带配合、完成扭矩输出与转速匹配的核心零件，其结构精度、槽型匹配度、安装适配性直接决定整套传动链路的运行稳定性与使用寿命。这款适配SPZ型三角带的三槽带轮，是专门针对电动机端动力输出设计的配套传动件，日常在小型风机、输送线驱动端、轻工生产设备、农用小型机械的动力输出端都能见到同结构产品的应用，核心作用是通过带轮与三角带的摩擦啮合，将电动机输出轴的旋转扭矩平稳传递到从动端设备，同时可通过带轮的节径差实现不同转速比的匹配，满足不同负载端的转速需求。

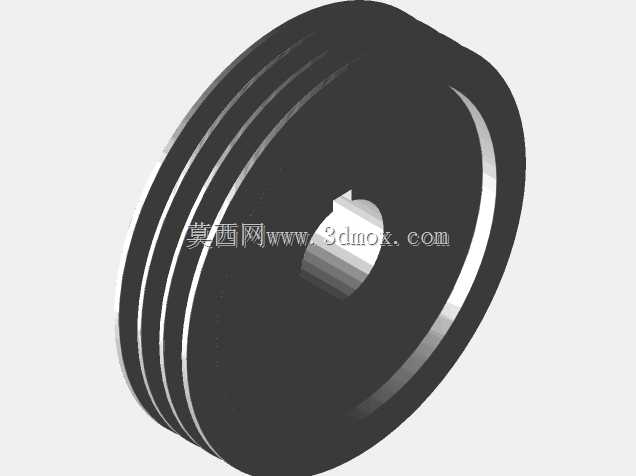

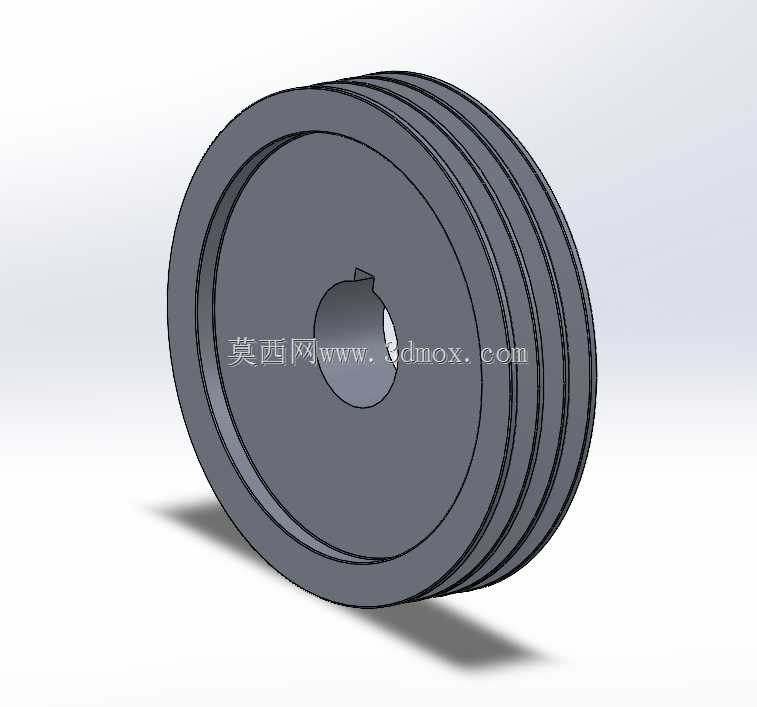

　　从结构设计逻辑来看，这款带轮采用三槽并行的轮槽布局，相比单槽、双槽结构，三槽设计可同时适配三根SPZ型窄V三角带，在同等安装空间下能传递更大的额定扭矩，避免单根皮带过载打滑的问题，同时多根皮带并行传动的形式也能在单根皮带出现疲劳松弛时，保留基础的传动能力，降低设备突发停机的风险。轮槽的型面严格遵循SPZ型窄V带的截面参数设计，槽角、槽深、槽间距均匹配标准皮带的啮合尺寸，保证皮带嵌入轮槽后侧面能完全贴合，减少传动过程中的滑动摩擦损耗，同时避免皮带因槽型不匹配出现异常磨损、掉屑、过早开裂的问题。带轮中心的轴孔采用键槽连接结构，这是中小功率电机轴传动最常用的连接形式，平键可传递稳定的周向扭矩，避免带轮在启停、正反转切换时和电机轴出现相对滑动，轴孔的公差配合按照基孔制过渡配合设计，既保证安装时能顺利套入电机轴，又能在运行时避免配合间隙过大带来的动平衡偏差。

　　从安装边界与尺寸适配角度，这款带轮的轮缘部分做了合理的厚度设计，外缘的挡边高度略高于三角带嵌入后的顶面，可避免皮带在高速运转时出现脱槽、跑偏的问题，同时轮体的辐板部分采用实心圆盘式结构，相比辐条式结构，实心辐板的整体刚性更强，在高转速运行时的形变更小，动平衡更容易控制，适合转速在1500-3000转区间的普通异步电动机配套使用。带轮的轴向总宽度匹配三槽的排布间距，安装时需要注意电机轴的伸出长度要能完全覆盖带轮的轴孔长度，保证锁紧螺母或者轴端挡圈能完全压紧带轮端面，避免带轮在轴向出现窜动。在实际选型搭配时，需要注意带轮的节圆直径要和从动端带轮的节圆直径匹配，计算出准确的传动比，同时要确认三角带的长度适配两个带轮的中心距，避免皮带过紧导致电机轴承受过大径向力、加速轴承磨损，或是皮带过松出现打滑、传动效率下降的问题。

　　在实际工程应用中，这类带轮的材质通常选用灰铸铁铸造后经机加工完成，灰铸铁的减震性能优异，能吸收传动过程中皮带振动带来的冲击，同时铸铁表面的耐磨性能较好，长期和皮带摩擦也不会出现过快的磨损，加工完成后通常会做表面氧化或者喷漆处理，避免存放和使用过程中出现锈蚀。设计建模过程中，需要重点关注轮槽的尺寸精度，槽的侧面粗糙度要控制在合理范围，过于粗糙会加速皮带磨损，过于光滑则会降低摩擦系数导致打滑；同时轴孔和键槽的对称度、轮槽和轴孔的同轴度都是关键形位公差，若同轴度偏差过大，带轮运转时会出现明显的径向跳动，加剧皮带的疲劳损耗，还会带来额外的振动与噪音。另外带轮的动平衡校准也是不可忽视的环节，尤其是在转速较高的应用场景，需要对加工完成的带轮做动平衡测试，去除不平衡量，保证运转平稳性。

　　这类三槽SPZ带轮的适用场景覆盖非常广，从小型加工设备的主轴传动，到通风设备的风机传动，再到物流输送线的辊筒驱动，只要是采用SPZ型窄V带传动的电机输出端，都可以匹配对应节径的该类带轮。在日常维护中，只需要定期检查皮带的张紧度、轮槽的磨损情况，当轮槽侧面出现明显的凹陷、磨损台阶时，就需要及时更换带轮，避免磨损的槽型进一步损伤皮带，导致传动失效。相比同步带轮，这类三角带轮的安装精度要求更低，对中心距偏差的容忍度更高，同时具备一定的过载打滑能力，能在负载突然过载时通过皮带打滑保护电机和后端设备不会因为堵转而损坏，这也是三角带传动在很多通用工业场景下始终无法被完全替代的核心原因。
