船型翘板电源通断控制开关结构

　　这类翘板式电源开关，是低压电控回路里最常见的手动通断元件之一，日常能在小型工控设备面板、民用电器外壳、测试治具操控区、小型电源分配模块上见到它的身影，核心作用就是通过人工按压翘板的动作，实现单回路或者双回路电源的接通与分断，部分带灯款还能同步反馈回路通电状态，不用额外加装指示灯就能让操作人员快速判断设备是否处于供电状态。做这个结构的三维建模时，首先要考虑的是实际安装的适配性，常规这类开关的面板开孔尺寸是行业通用的标准化尺寸，建模时要严格卡准安装卡扣的位置、翘板突出面板的高度、壳体嵌入设备内部的深度，避免实际装配时出现卡滞、面板装不平、翘板按动时和周边壳体干涉的问题。

　　从功能结构上拆分，这个开关主要分为外部操作翘板、内部复位弹簧、动触点组件、静触点接线端、绝缘外壳几个部分，建模时要把翘板的摆动行程做准确，按动翘板一端时，内部的动触点要能可靠搭接到对应静触点上，松开后靠弹簧复位保持在对应通断位置，不会出现虚接、跳位的情况。外壳部分采用的是阻燃绝缘材质，建模时要注意壳体的壁厚均匀性，卡扣位置的壁厚要做加强处理，避免安装时用力按压导致壳体开裂，翘板和外壳之间的配合间隙要控制在合理范围，既不能间隙过大导致灰尘水汽容易进入内部，也不能间隙过小导致温度变化时热胀冷缩卡住翘板，影响操作手感。

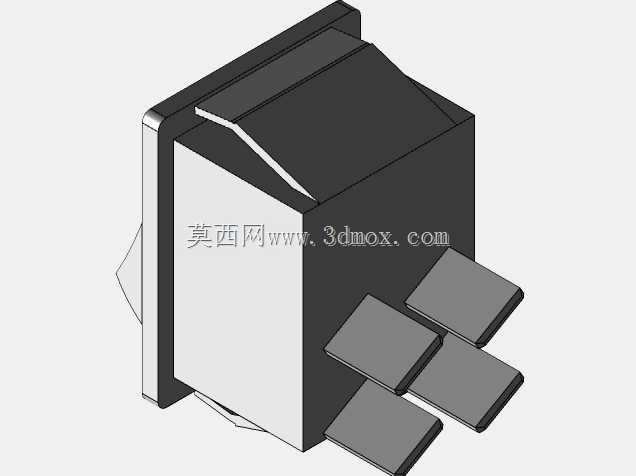

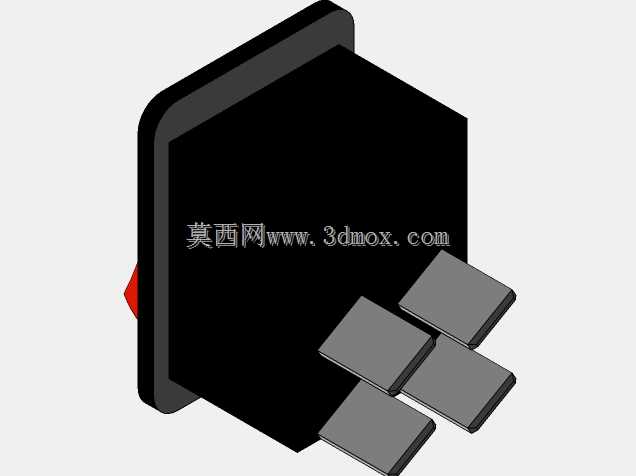

　　接线端的位置要预留足够的接线空间，常规这类开关适配的是插簧式接线端子，建模时要把插片的厚度、宽度、伸出长度做准确，方便选型时匹配对应的接线端子，不会出现端子插不进去或者接触松动的问题。翘板表面做了防滑的纹理设计，实际建模时要还原这个细节，操作人员戴薄劳保手套操作时也不会打滑，按压的受力点位置做了轻微的弧度处理，贴合手指按压的角度，长期操作也不会有明显的硌手感。在设备面板布局设计时，这类开关的安装位置通常会选在操作人员伸手可及的区域，周边要预留至少5mm的操作空间，避免相邻的按钮、指示灯距离太近，操作时误碰到其他控件。内部结构设计时，要考虑触点的载流能力匹配，不同额定电流的开关，触点的接触面积、银层厚度都有区别，建模时可以根据实际选型的参数调整触点部分的尺寸，保证大电流通过时不会出现触点过热烧蚀的问题。另外翘板的摆动角度通常在25度到30度之间，建模时要做运动仿真校验，确认翘板在整个摆动行程里不会和外壳、内部其他零件发生干涉，按动到两个极限位置时都有明确的到位手感，不会出现行程过半就卡滞的情况。绝缘外壳的边角都做了圆角处理，没有尖锐的棱角，安装时不会划伤操作人员的手，也不会刮坏设备面板的喷涂层。

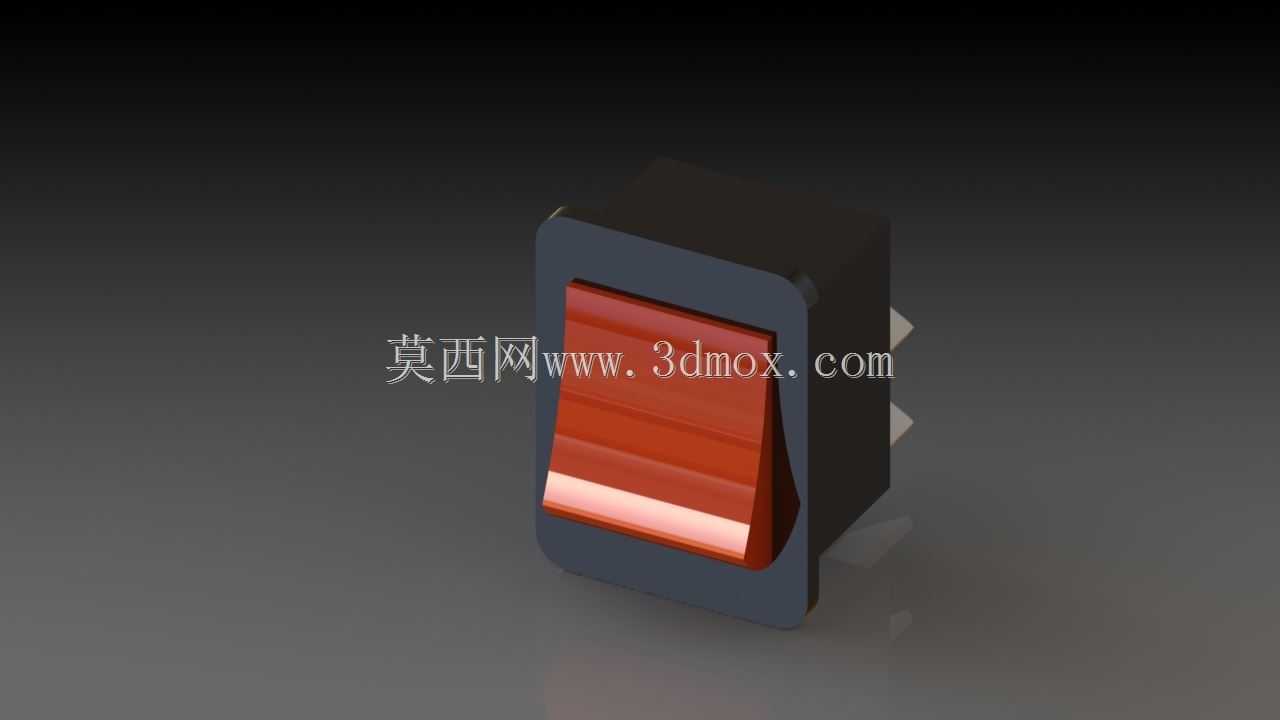

　　对于需要做面板密封的场景，这类开关还可以在翘板和外壳之间加装密封橡胶圈，建模时要预留出密封槽的位置，保证加装密封圈后翘板的操作力度不会过大，同时能达到对应的防护等级，适合在有少量溅水、粉尘的车间环境下使用。很多做小型设备结构设计的工程师，在做面板元件选型时，都会优先选这类标准化的翘板开关，一来是供应链成熟，采购成本低，二来是安装尺寸统一，后续替换不同功能的同尺寸开关时不用重新改面板开孔，能减少设计变更的工作量。建模过程中还要注意安装卡扣的弹性变形量，卡扣的倾斜角度、厚度要设计合理，把开关压入面板开孔时，卡扣能顺利向内收缩，穿过开孔后自动弹开卡紧面板，不会出现卡扣断裂或者卡不紧导致开关从面板脱落的问题。翘板的颜色通常用红色代表电源分断或者危险回路控制，也可以根据实际功能需求换成绿色、黑色、黄色等不同颜色，建模时可以把翘板部分做成独立的零件，方便后续快速替换颜色，匹配不同设备的面板配色方案。
