吉他用塑料变调夹三维结构设计

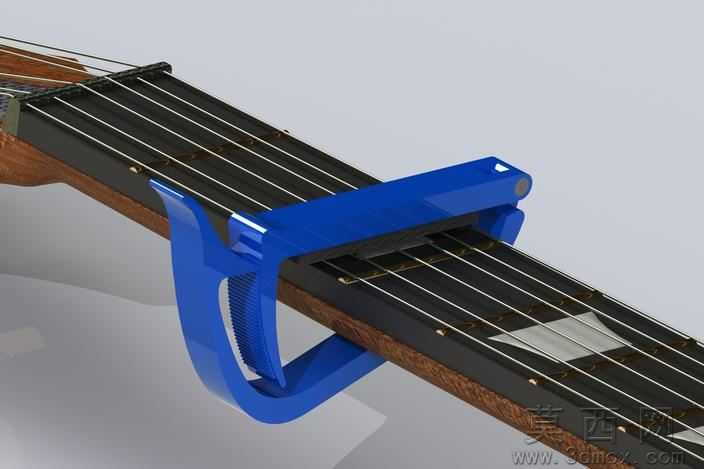

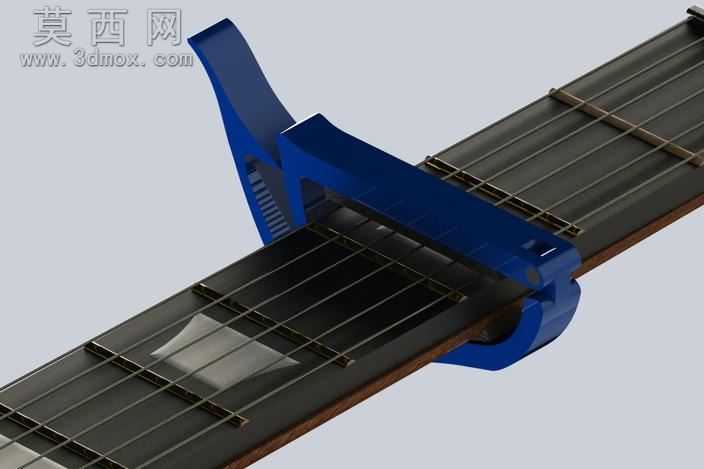

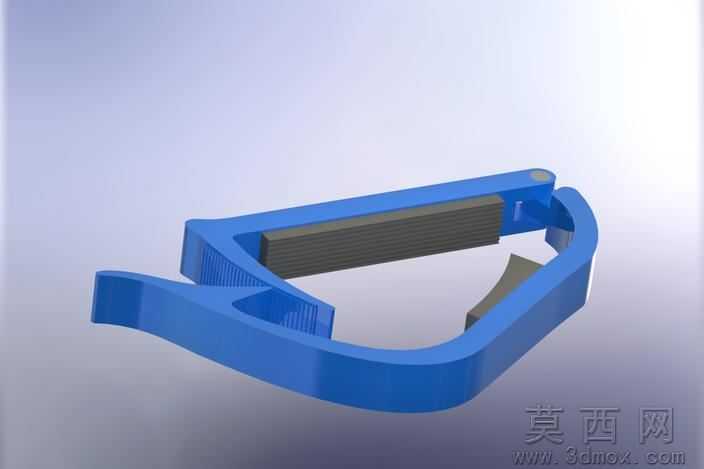

本作品为吉他配套使用的塑料变调夹三维模型，建模阶段依托参数化三维设计软件完成全结构搭建，首先针对吉他指板的弧度、琴弦的排布间距进行基准数据采集，确定变调夹的夹持跨度与压合行程基准。整体结构采用一体化杠杆式夹持设计，主体分为压合横梁、C型夹持臂、按压扳扣三个核心部分，建模过程中对各部件的衔接转轴位置做了公差预留，确保活动部件转动顺畅无卡滞。材质设定上，主体部件选用高强度工程塑料材质，渲染阶段通过调整材质的粗糙度、反光度参数，还原塑料件的哑光磨砂质感，压合横梁与琴弦接触的压条部分，单独设定软质橡胶材质参数，既保证压合琴弦时的受力均匀，也避免硬质塑料刮伤吉他指板与琴弦。结构设计上充分考虑3D打印的成型可行性，所有壁厚保持均匀一致，无过大悬空结构，无需额外添加支撑即可完成打印制作，夹持臂的弧度经过多次参数调整，适配常规民谣吉他、古典吉他的琴颈厚度，扳扣位置做了防滑纹理建模，提升使用时的按压摩擦力。设计思路围绕低成本、易制作、实用性强的核心方向，摒弃传统金属变调夹的复杂装配结构，采用少部件的一体化设计思路，降低打印与组装难度，整体造型流畅无尖锐棱角，蓝色外观配色在渲染时做了均匀的光影过渡，还原塑料注塑件的真实质感，压合时的受力点经过力学模拟验证，确保夹持后琴弦受力均匀，不会出现琴弦打品、压合不实的问题，同时整体重量较轻，长时间夹持在琴颈上也不会给吉他带来额外的负重负担，兼顾实用性与制作便捷性，适合个人爱好者自行打印使用。
