实验室电磁脉冲金属成形装置结构设计

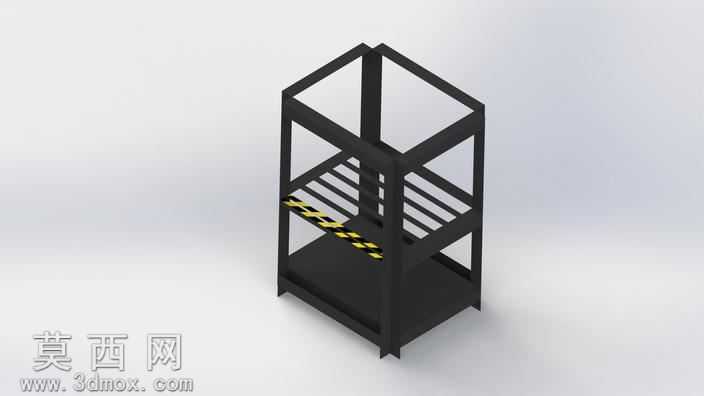

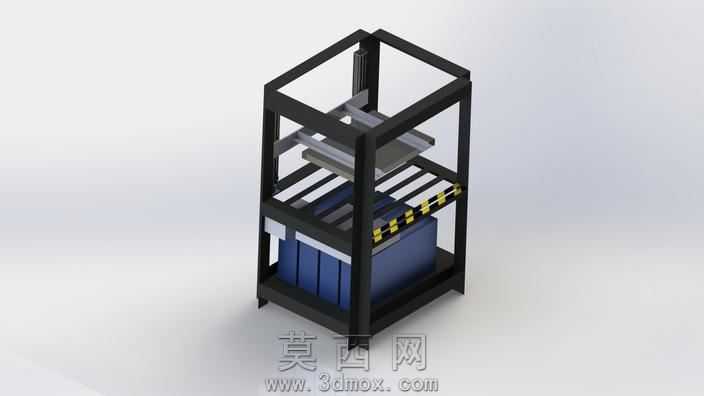

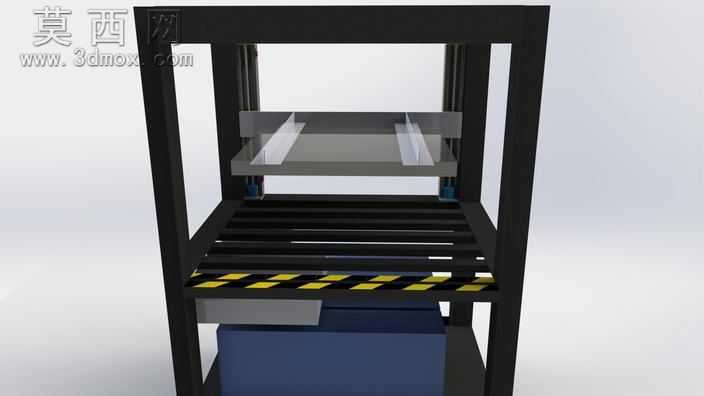

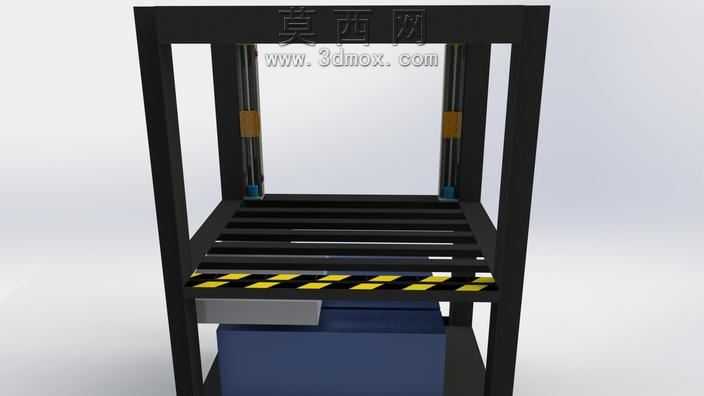

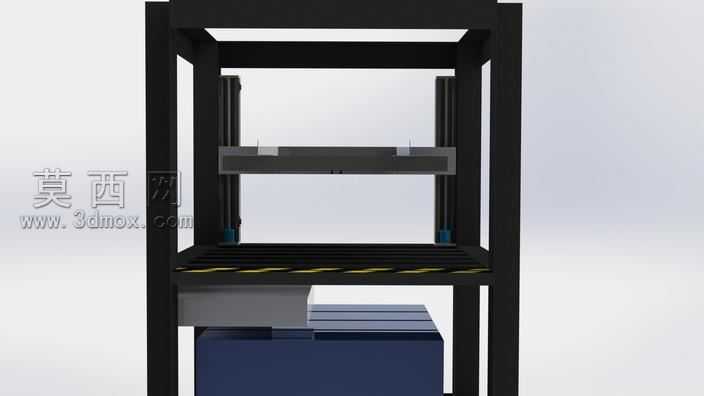

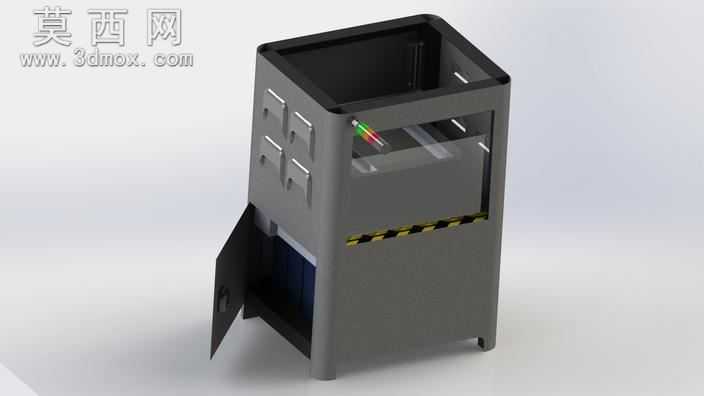

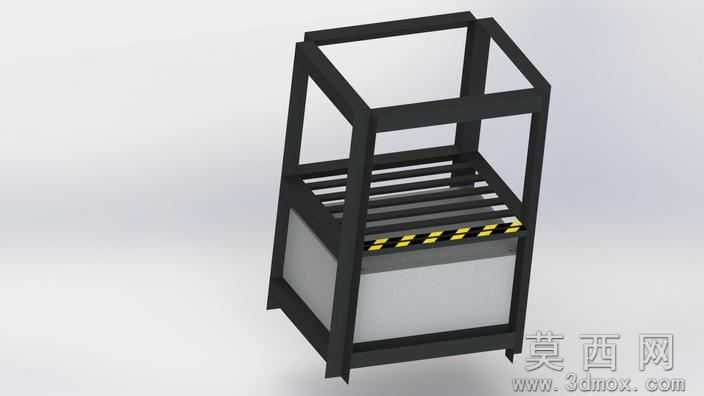

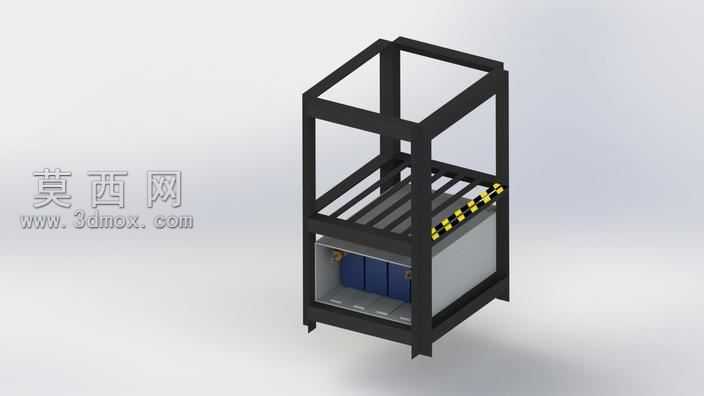

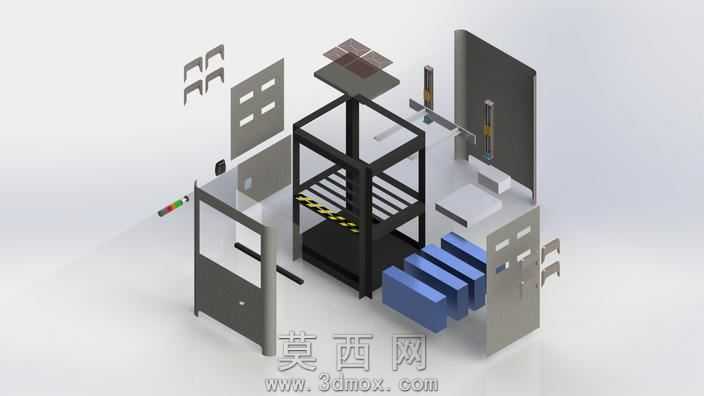

本作品为实验室级电磁成形原理验证装置的三维建模成果，整体采用等轴测视角完成渲染展示，完整还原了装置的全部组成结构与布局逻辑。建模过程中严格遵循实验原型的实际尺寸比例，对各功能模块进行了精细化的结构拆分与装配约束设置，确保各部件的相对位置、连接关系完全符合真实设备的装配逻辑。装置主体采用框架式承载结构，以黑色方钢型材搭建多层支撑机架，机架层板设置防滑警示标识，兼顾结构强度与操作安全提示；机架一侧设置带观察窗的安全防护门，门上配备锁止结构与状态标识，避免实验过程中误触风险。装置的功能执行模块包含脉冲发生组件、工件定位工装、成形执行端、电控操作单元四大核心部分：脉冲发生组件布置于机架侧方的独立柜体中，柜体表面设置操作按钮、状态指示灯与急停控件，柜体旁侧排布阶梯式绝缘垫块，用于高压回路的绝缘隔离；成形执行端配备可调节高度的压合结构，搭配定位工装实现金属坯料的精准固定，确保脉冲力作用位置的准确性；装置周边配套设置了工装挂放区、坯料放置位，还原真实实验室场景的布局细节。材质渲染方面，对不同功能部件采用差异化材质表现：承载机架采用哑光黑色金属材质，防护门采用磨砂金属搭配透明玻璃材质，绝缘垫块采用蓝色硬质工程塑料材质，操作按钮采用红、绿、黄等醒目的工程塑料配色，高压回路部件采用亮面金属材质搭配警示色标识，整体渲染效果层次分明，可清晰区分各部件的功能属性。设计思路围绕电磁成形的原理展示需求展开，通过爆炸式的排布方式将各独立部件拆解展示，直观呈现装置从机架承载、安全防护、脉冲输出到工件装夹的完整工作逻辑，既还原了实验原型的功能结构，也通过可视化的建模方式清晰解释了电磁场作用下金属变形的实现过程，可用于电磁成形工艺的原理演示、教学展示与结构方案验证，建模过程中充分考虑了高压实验设备的安全设计细节，对绝缘结构、防护结构、操作区域的布局都做了符合安全规范的还原。
