垂直绿化遮阳一体化建筑围护结构

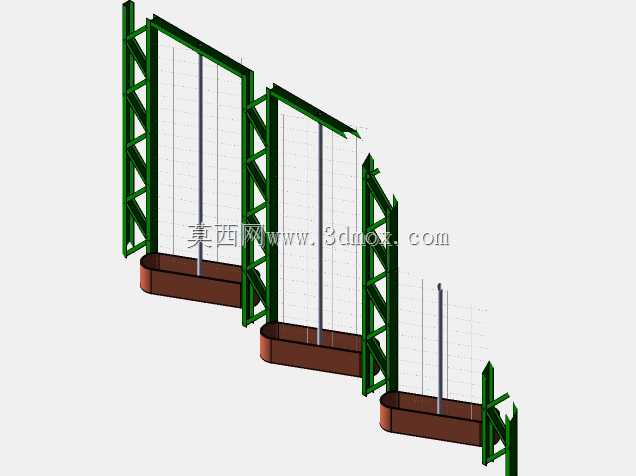

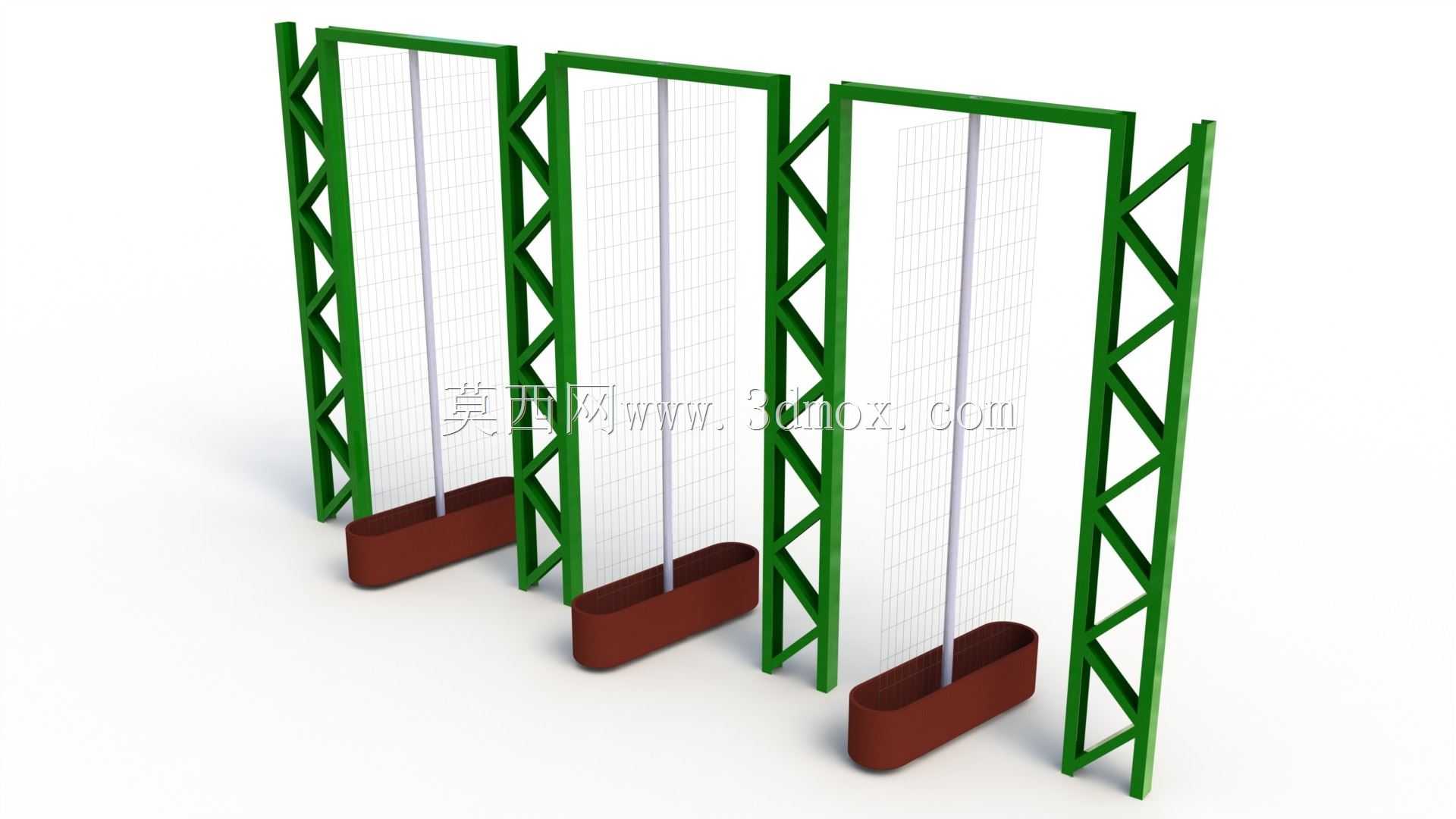

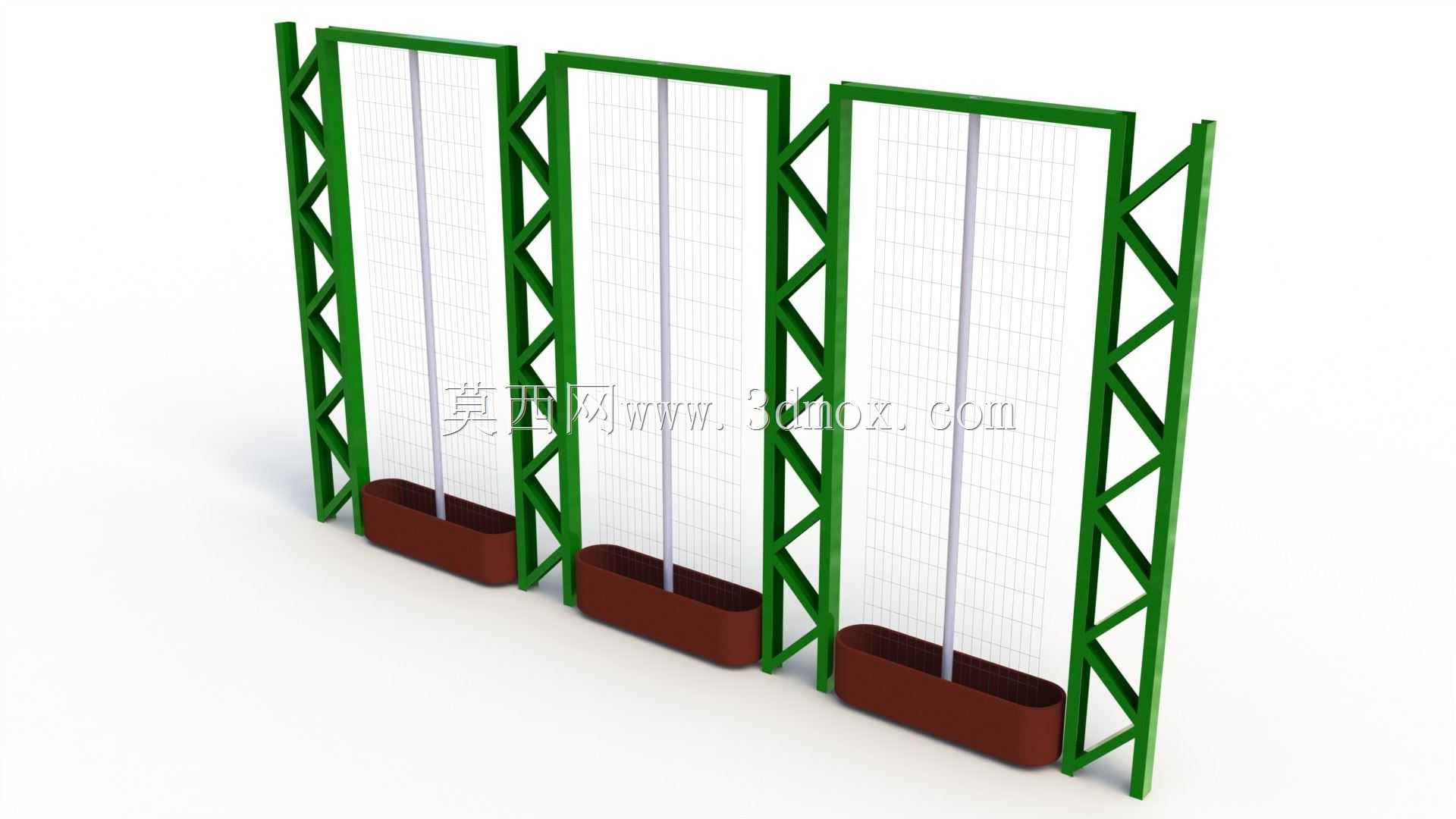

　　该构件主要应用于夏热冬暖、夏热冬冷地区的民用与公共建筑外立面，作为建筑被动式降温的配套围护结构使用，可直接安装于建筑南向、西向外墙外侧，替代传统固定式金属遮阳板，兼顾夏季遮阳隔热、冬季透光增温与建筑立面垂直绿化的多重需求。构件采用模块化单元式设计，单组单元由绿色桁架式支撑框架、内嵌透光网格面板、底部种植槽三部分组成，支撑框架采用三角桁架受力结构，竖向主型材与斜向支撑型材通过节点拼接形成稳定受力体系，可直接通过后置埋件与建筑外墙结构层连接，无需额外搭建独立支撑基础，单组单元宽度控制在1.2m至1.5m区间，高度可根据建筑层高灵活调整，常规适配2.8m至3.6m的标准建筑层高，单元与单元之间可通过侧边型材拼接实现连续排布，

　　适配不同面宽的建筑立面安装需求。底部种植槽采用长条形圆弧过渡结构，槽体深度预留300mm至350mm的种植土层空间，可满足西番莲、爬山虎等常见攀爬类藤本植物的根系生长需求，槽体底部预留排水孔洞，可直接接入建筑外立面的冷凝水、雨水收集排放管路，避免种植槽积水导致植物烂根，同时槽体与支撑框架采用可拆卸式连接结构，后期更换植物或清理槽体积泥时无需拆除整体支撑框架，降低运维阶段的拆装工作量。内嵌的透光网格面板采用半通透网格结构，网格孔隙率经过适配调整，夏季太阳高度角较高时，网格与支撑框架共同形成连续遮阳面，可遮挡60%至70%的直射太阳辐射，降低外墙表面温度进而减少室内空调冷负荷；冬季太阳高度角较低时，直射光线可透过网格孔隙进入室内，

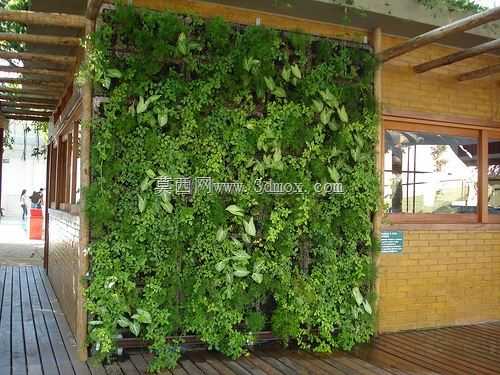

　　补充室内太阳辐射得热，降低采暖能耗，同时网格面板可作为攀爬植物的附着支撑，藤本植物生长过程中可沿网格面自然攀爬，形成连续的垂直绿化层，进一步提升立面隔热效果，同时吸附空气中的浮尘、降低建筑外立面的噪声反射。支撑框架的型材截面选型经过受力验算，可承受12级阵风的风荷载作用，同时预留植物生长成熟后的竖向荷载余量，避免植物生长后期出现框架变形、面板脱落的问题，框架表面采用户外级粉末喷涂处理，可耐受长期紫外线照射与雨水冲刷，不易出现褪色、涂层脱落的问题，适配户外长期使用的耐候需求。在实际项目应用中，该构件可根据建筑立面的窗墙比调整单元排布密度，窗洞位置可对应调整网格面板的孔隙率，在保证遮阳效果的同时不影响室内自然采光与通风需求，

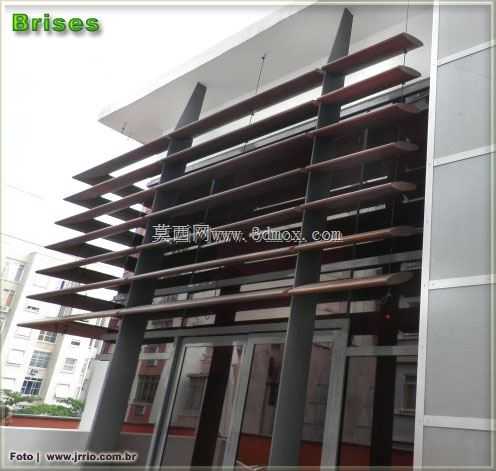

　　构件安装时与外墙表面预留150mm至200mm的通风间隙，夏季被构件与绿化层加热的空气可沿间隙向上流动形成自然通风通道，带走间隙内的积热，避免热量通过外墙传导至室内。相较于传统的实体遮阳板，该构件将遮阳功能与垂直绿化功能整合，无需额外设置独立的绿化种植支架，减少了立面构件的重复投入，同时绿化层可改善建筑立面的视觉效果，弱化硬质建筑构件的生硬感，适配绿色建筑、低碳建筑的设计需求。建模过程中对框架的节点拼接位置做了细化处理，所有型材连接位置均预留螺栓安装孔位，可直接指导后续的构件加工与现场安装，种植槽与框架的连接位置做了加强筋处理，避免槽体满载种植土与植物后出现连接位置断裂的问题，网格面板与框架采用压条式固定结构，面板出现破损时可单独更换，无需整体拆解框架。
