方形翘板式两档电源开关结构设计

　　做设备电控回路选型的时候，这类方形翘板电源开关是小功率回路通断控制里最常用的元件之一，日常接触的桌面小型仪器、工控终端辅助供电回路、小型家电的主控通断、DIY电子装置的电源输入端，基本都能见到它的身影，相比圆形按钮开关，方形结构在面板排布时更易对齐安装孔位，整排布置时视觉一致性更好，不会出现圆形件排布时的对位偏差问题。

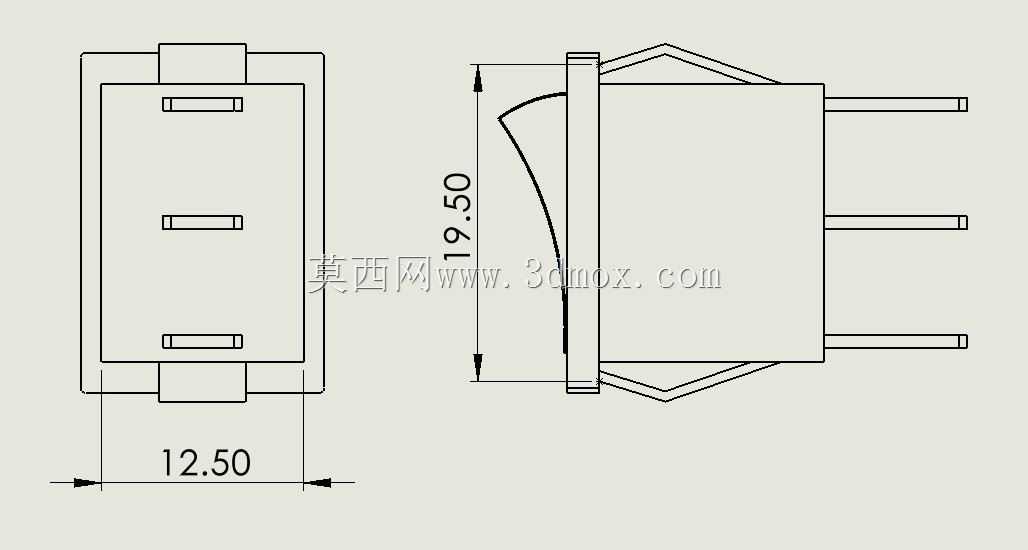

　　这次建模的这款方形开关，安装开孔尺寸明确为19.5×12.5mm，属于行业内通用的中型船型开关安装规格，做面板结构设计时，开孔公差建议控制在+0.2mm以内，避免间隙过大导致开关安装后松动，或是间隙过小装配时压损开关外壳的卡扣结构。开关本体采用嵌入式卡扣安装结构，两侧自带弹性卡爪，装配时无需额外螺丝固定，直接从面板正面推入开好的安装孔即可完成固定，卡爪的倒扣量设计为1.2mm，适配1-2mm厚度的常见面板材质，不管是ABS塑料面板、薄铝面板还是亚克力面板，都能获得足够的卡紧力，不会因为设备运输过程中的振动出现松脱脱出的问题。

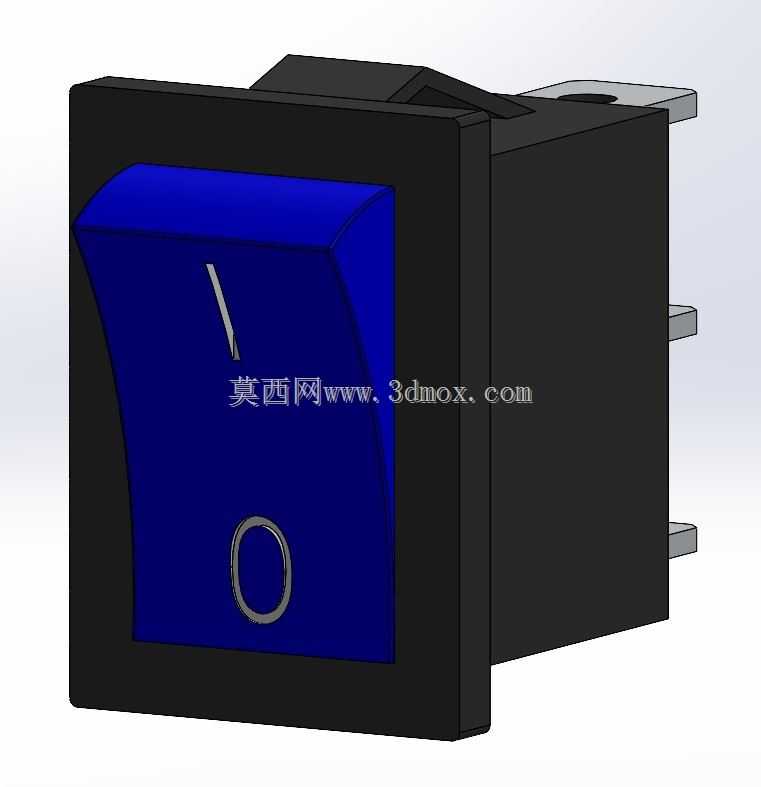

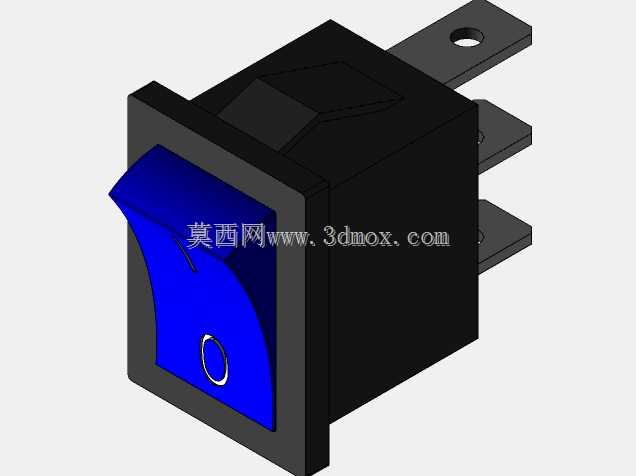

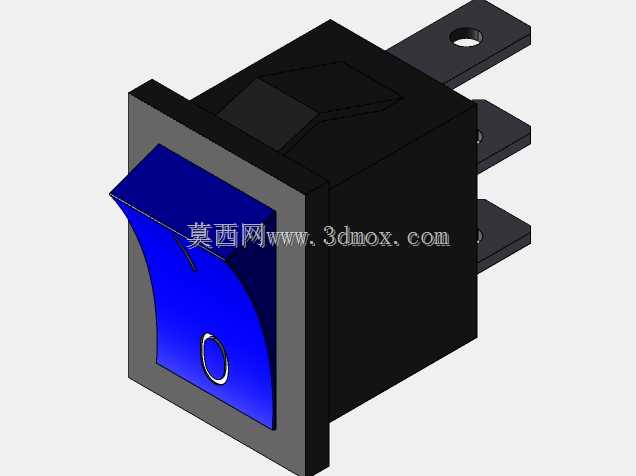

　　开关的操作面采用内凹弧形翘板设计，蓝色操作按键表面做了细微的磨砂纹理处理，既可以避免操作时手指打滑，也能减少日常使用中指纹残留的问题，按键表面压印了通用的电源通断标识，竖线代表接通档位，圆圈代表断开档位，标识做了内凹填漆处理，长期摩擦使用也不会出现标识磨损脱落的情况。翘板的操作行程设计为3.2mm，操作力控制在12±2N，按动时带有清晰的档位段落反馈，操作人员不需要看面板，仅凭手感就能确认开关是否完成档位切换，避免出现操作不到位导致的回路虚接问题。

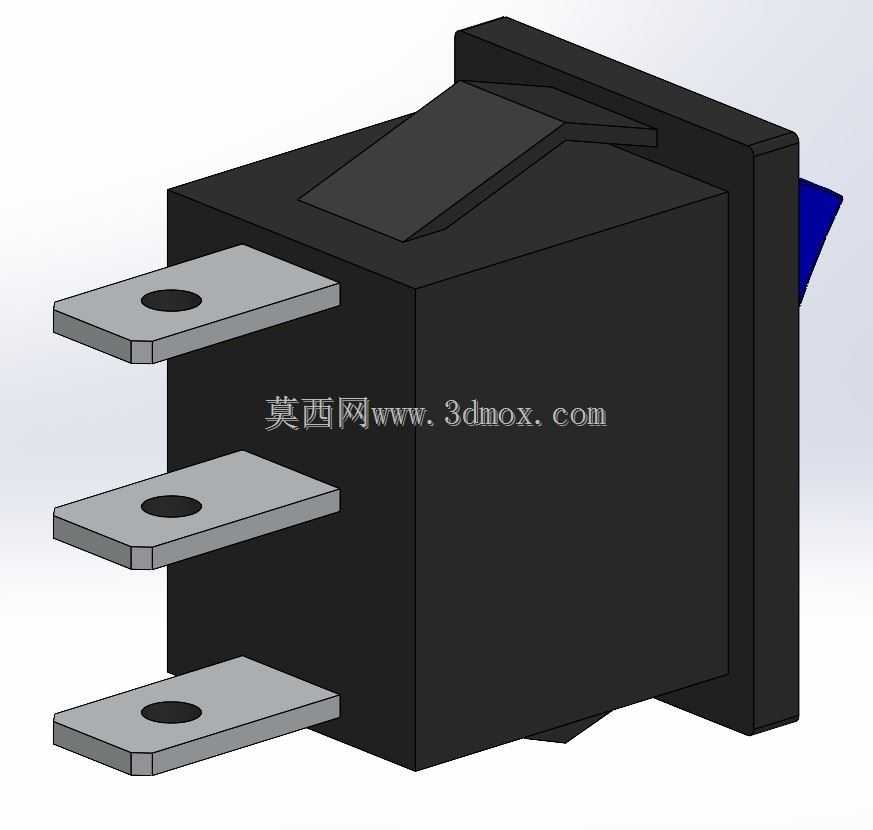

　　从结构设计角度看，这款开关的外壳采用黑色阻燃PBT材质，耐温等级达到UL94-V0级，即使回路出现短时过载发热，外壳也不会出现熔融起火的风险，满足电子设备的安规设计要求。开关背部的接线端子采用标准的快插式铜片结构，适配6.3mm规格的插簧端子，接线时不需要焊接，直接将压接好导线的插簧推入端子即可完成接线，装配效率比螺丝接线结构提升60%以上，适合批量设备的生产装配。端子铜片采用镀锡处理，既可以防止铜件氧化，也能降低接触电阻，减少长期通电时的端子发热问题。

　　建模过程中需要特别注意几个装配干涉点：首先是开关背部的端子突出长度，设计面板后方的结构避让空间时，要预留至少15mm的深度空间，避免端子与内部的PCB板或是结构筋位出现干涉；其次是翘板的摆动间隙，按键与外壳边框的单边间隙控制在0.3mm，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致按键卡滞无法动作；另外开关两侧的安装卡爪做了导向斜面设计，推入安装孔时斜面会先受力压缩卡爪，到位后卡爪自动弹开卡紧面板背面，建模时要还原这个导向角度，避免做装配干涉检查时出现误判。

　　在实际选型应用中，这款开关适用于交流250V/6A以下的阻性负载回路通断，不要直接用它控制电机、电磁阀这类感性大负载，避免触点拉弧烧蚀缩短使用寿命，如果需要控制感性负载，建议在回路中额外增加继电器做中转，用这个开关控制继电器的线圈回路，既能保留面板操作的便利性，也能提升整个电控回路的可靠性。另外在做面板布局时，多个同型号开关并排安装的间距建议不小于5mm，避免操作其中一个开关时误触相邻的开关，同时也给面板丝印标识留出足够的排布空间。
