工业设备悬臂式操作控制台结构设计

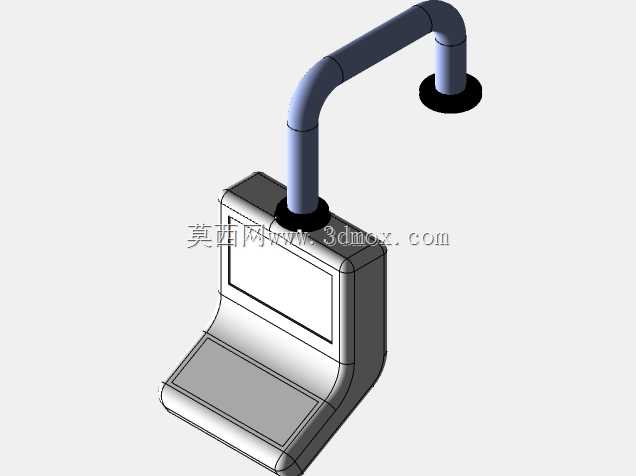

　　这款悬臂式操作控制台的三维结构，核心面向车间生产设备的近端人机交互场景设计，区别于固定嵌装在设备本体上的操作面板，悬臂结构的存在让操作人员可以根据工位实际站位、操作习惯调整面板的朝向与伸出距离，在大型加工设备、自动化产线工位、检测试验台这类操作人员需要同时观察设备运行状态、调整工艺参数的场景下，能大幅减少操作人员反复移动的频次，降低长时间操作的疲劳感。从结构组成来看，整个控制台分为下部操作箱体、悬臂支撑组件、安装固定座三个核心部分，下部箱体采用带斜度的人机工程学造型，上半区域预留嵌入式显示屏安装位，下半区域为倾斜布置的操作按键、旋钮或者手持操作单元的放置平面，箱体边缘做了圆弧过渡处理，既避免车间作业时尖锐边角磕碰人员，也能提升钣金折弯加工时的工艺可行性，减少焊接拼缝的打磨工作量。

　　悬臂支撑组件采用分段式圆管结构，中间通过90度弯管转接，两段直臂的长度可以根据实际安装场景调整，管内部预留走线空间，所有连接线缆都从管内穿行，避免车间内的油污、切削液、粉尘侵蚀线缆，也防止设备运行过程中拖拽、剐蹭线缆造成的通讯中断或者安全隐患，悬臂与箱体、悬臂与固定座的连接位置都采用带密封结构的法兰盘固定，法兰盘上预留均匀分布的安装孔，既可以保证连接强度，也能在需要调整悬臂角度的时候松开紧固件快速调整，调整到位后锁紧即可保持位置稳定。

　　顶部的安装固定座采用圆盘式结构，通过膨胀螺栓或者焊接方式固定在设备立柱、车间墙面或者专用的支撑立柱上，固定座与悬臂的连接位置设置了旋转阻尼结构，能够让悬臂在水平方向一定角度范围内转动，同时不会因为自身重量或者操作人员触碰出现非预期的下垂、移位。设计过程中首先考虑的是安装边界的适配性，整个悬臂的伸出长度覆盖常规工位0.8米到1.5米的操作范围，下部箱体的尺寸控制在操作人员站立时手臂自然抬起即可触碰按键、视线平视就能看清屏幕内容的范围，箱体的倾斜角度经过反复校核，保证操作人员站立操作时屏幕不会出现明显的反光，按键区域的按压行程适配戴劳保手套操作的触感反馈，不会因为手套阻隔出现误触或者操作无响应的情况。

　　结构强度校核方面，悬臂部分在满装箱体内部的显示屏、控制板卡、接线端子的总重量下，末端的下垂量控制在毫米级，长时间负载不会出现永久变形，连接法兰的螺栓选型按照1.5倍的安全系数计算，避免设备运行过程中的振动导致紧固件松动。箱体部分的钣金厚度选择兼顾刚性与轻量化要求，内部预留控制板卡的安装螺柱、走线槽的固定位置，箱体后侧设置可快速拆卸的检修盖板，日常维护的时候不需要拆下整个箱体，只需要打开盖板就能完成接线、元器件更换的操作，盖板与箱体的结合面设置密封胶条，达到车间常规环境下的防尘防溅要求，适配多数工业生产现场的使用环境。在实际选型适配的时候，可以根据现场的安装高度调整悬臂的固定位置，如果是安装在移动设备上，还可以在悬臂连接位置增加防松脱的锁紧结构，避免设备移动过程中的振动导致悬臂移位，箱体表面的处理工艺可以根据使用场景选择喷塑、烤漆或者不锈钢材质，在有腐蚀性介质的车间场景下，更换不锈钢材质的箱体与悬臂管件即可满足防护要求，不需要大幅改动整体结构。
