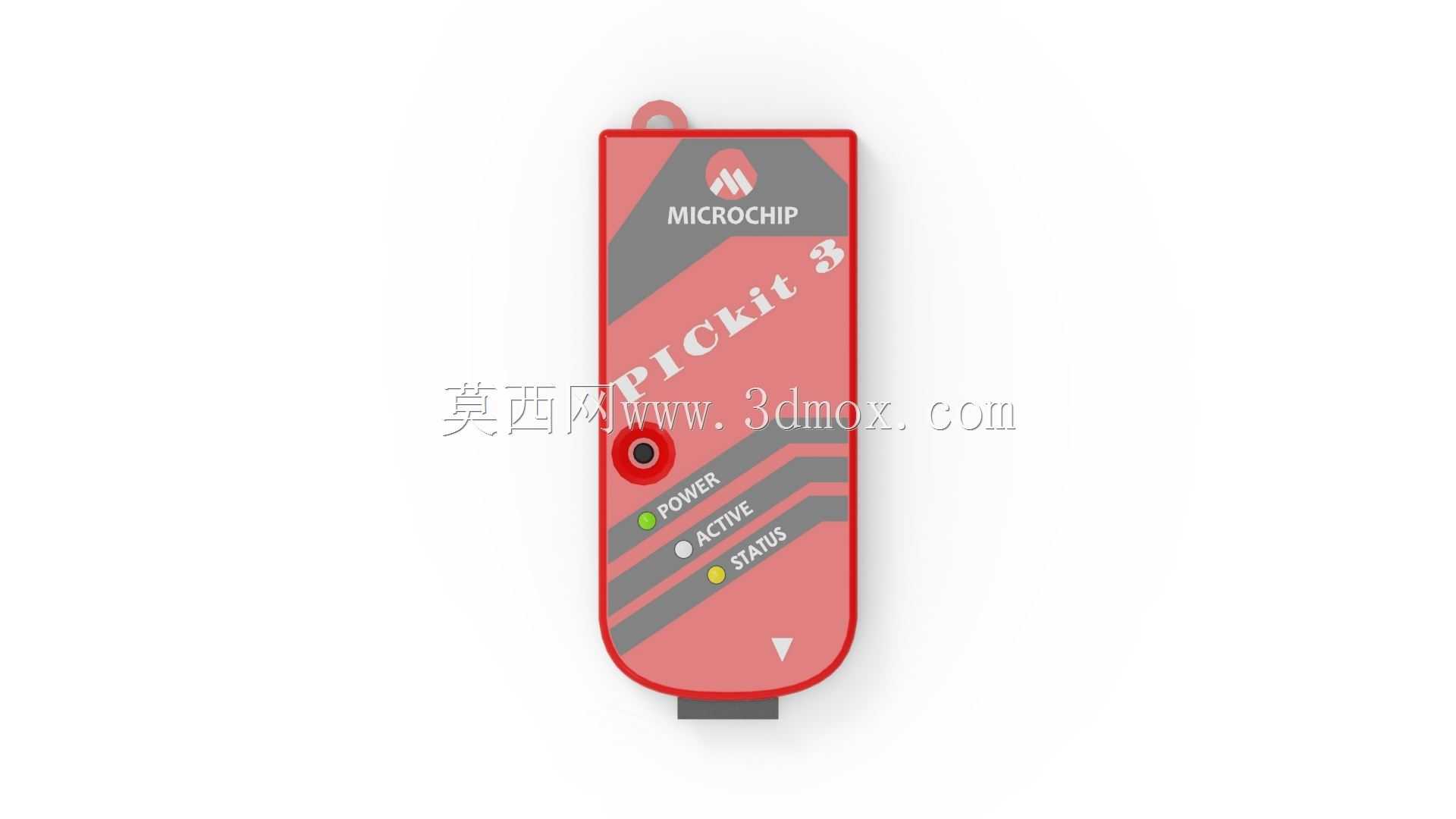

PICkit3在线调试编程器三维结构设计

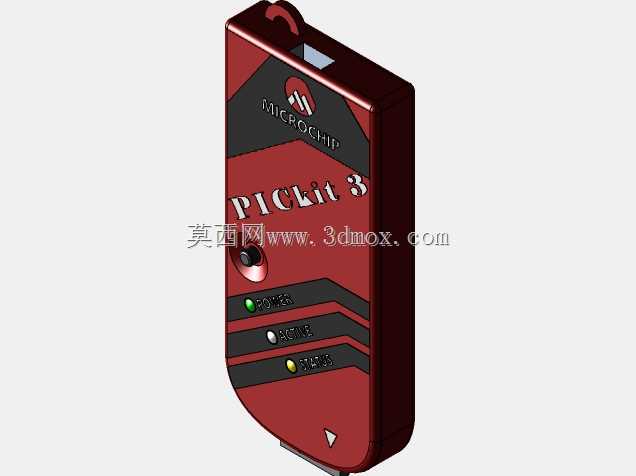

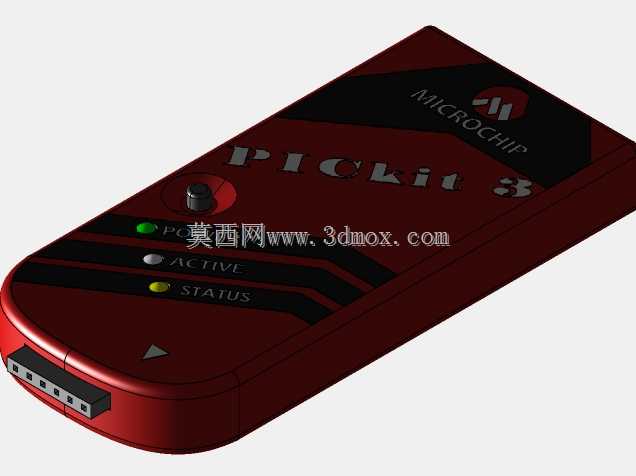

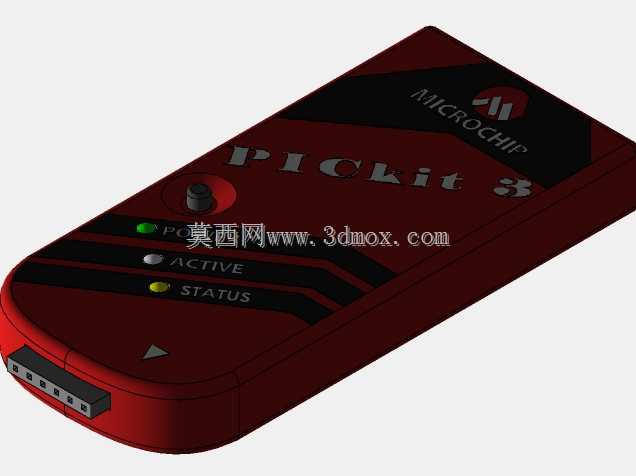

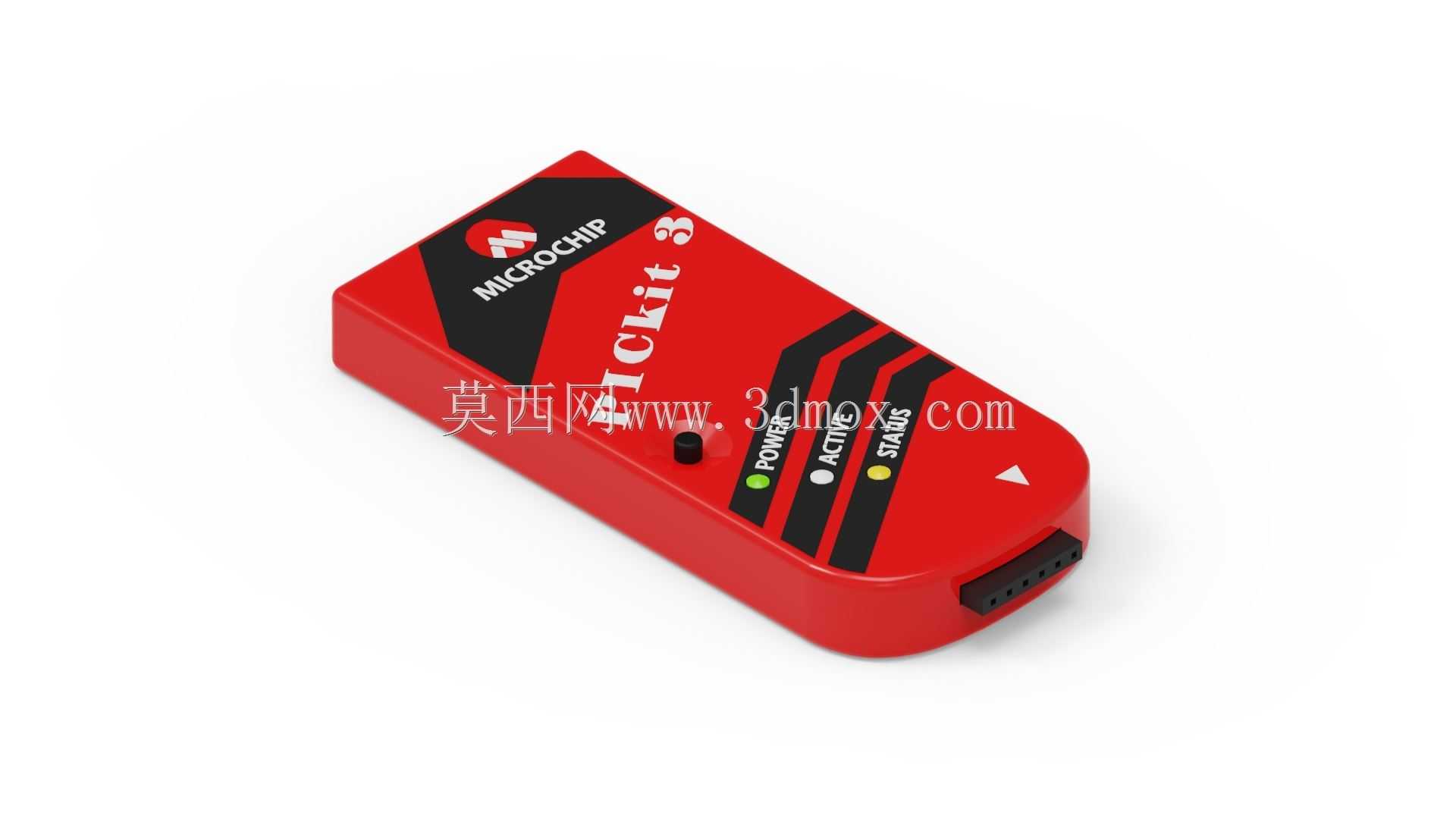

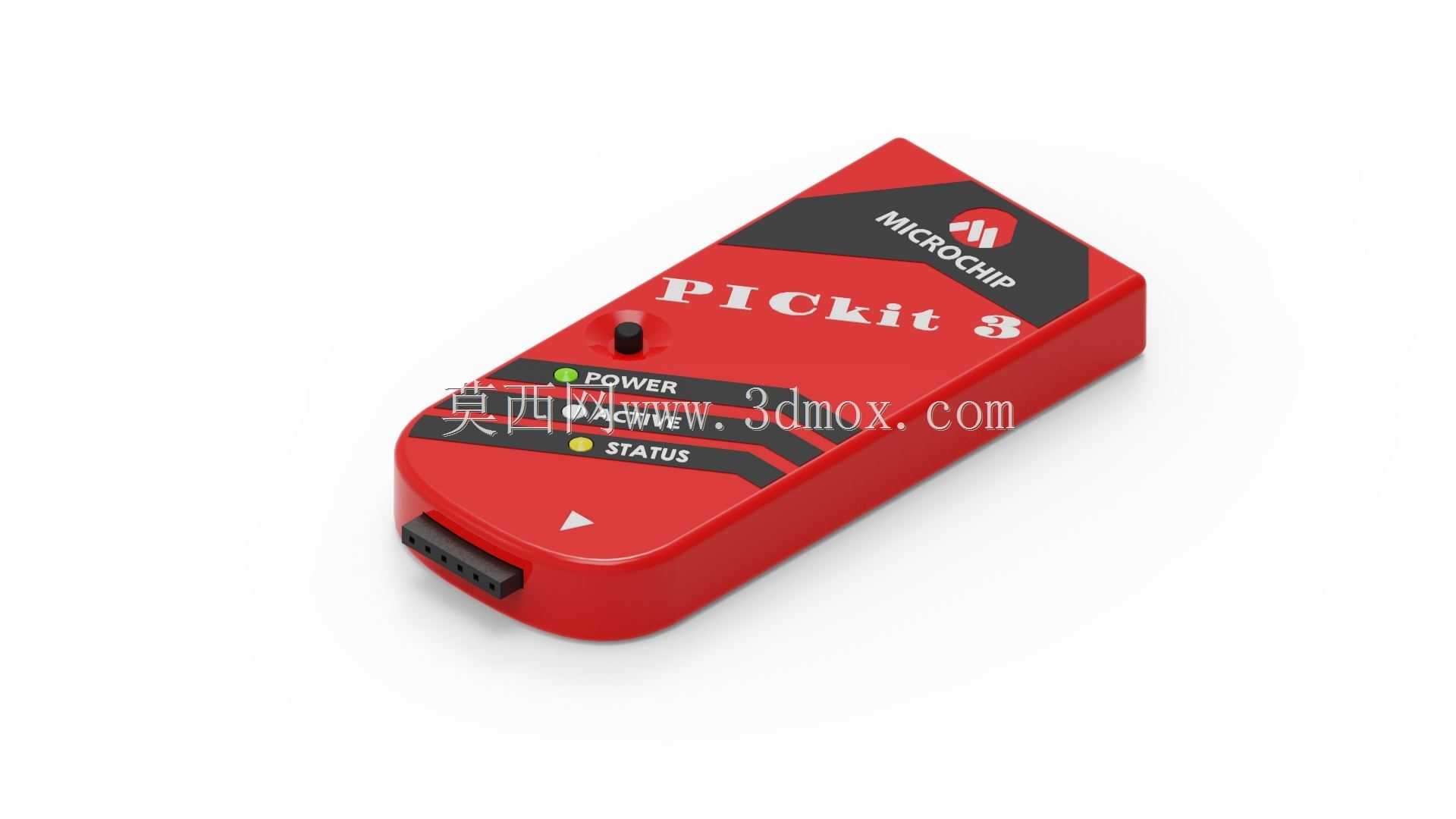

　　在嵌入式硬件开发、单片机量产烧录、实验室电路调试场景中，这类在线调试编程器是电子工程师日常接触频率极高的工装类设备，本次还原的PICkit3结构，完全参照实物的装配逻辑做全细节建模，没有做任何结构简化，能直接用于工装治具设计、开发台布局规划的参考。从实际使用场景来看，这类设备日常会频繁插在电脑USB口与目标板之间，外壳的边角做了R3.5的圆弧过渡，既避免日常拿取时刮擦桌面或线束，也能减少跌落时的应力集中，外壳主体采用ABS阻燃材质的壁厚设定，整体壁厚均匀控制在1.8mm，卡扣位置局部加厚到2.5mm，保证上下壳扣合后没有松旷间隙，长期插拔接口也不会出现壳身形变。设备正面的标识区域做了0.2mm的下沉凹槽，对应实物的丝印与标签粘贴位，POWER与STATUS两个状态指示灯的位置做了透光孔设计，孔位直径2mm，孔壁做了0.1mm的拔模斜度，方便装配时导光柱顺利卡入，不会出现漏光或者指示灯偏位的问题；顶部的功能按键凸台高度1.2mm，按键本身的行程预留0.8mm，按动时不会卡滞，周围的限位筋做了0.3mm的间隙配合，避免长期按动后按键歪斜。

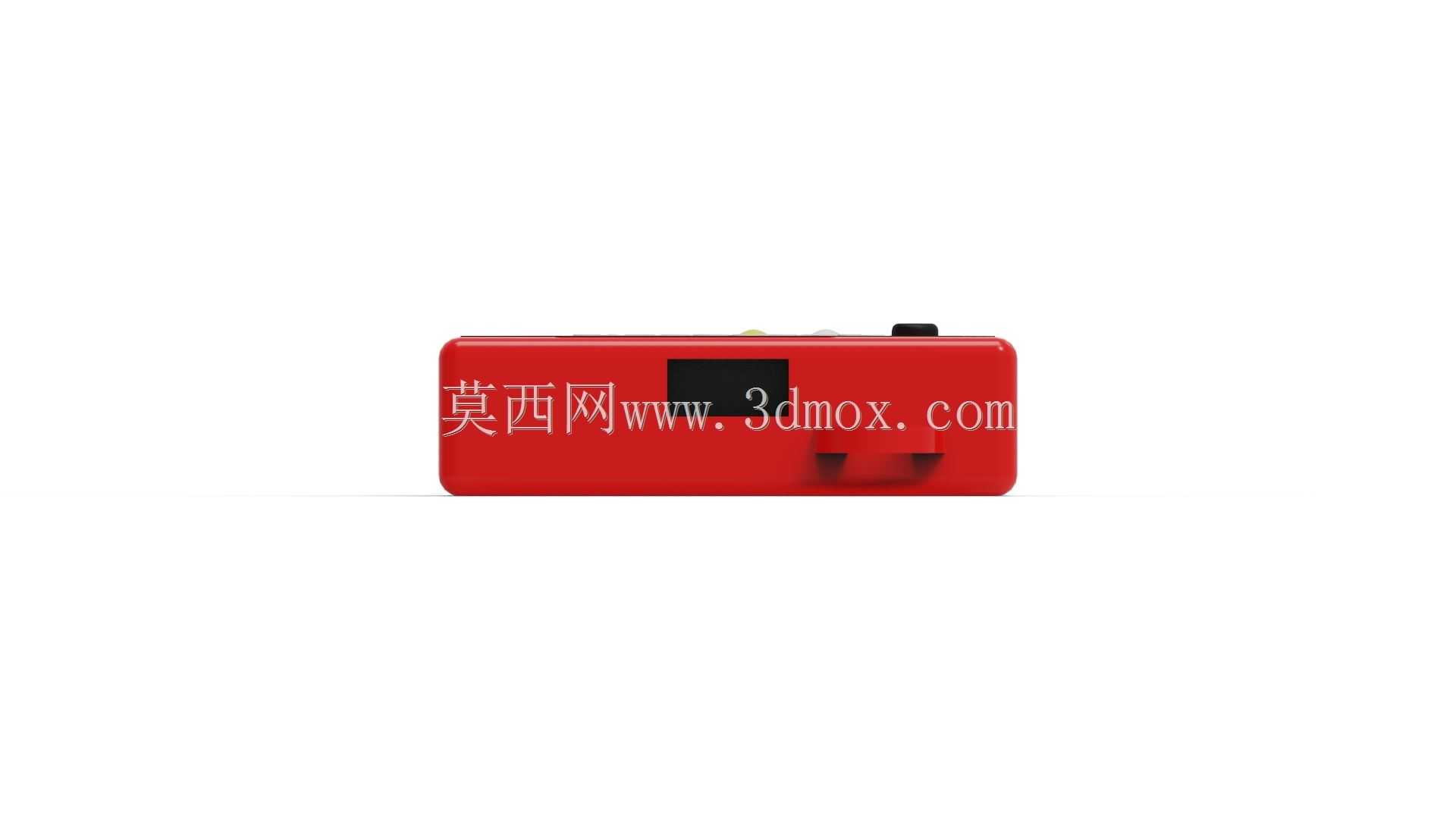

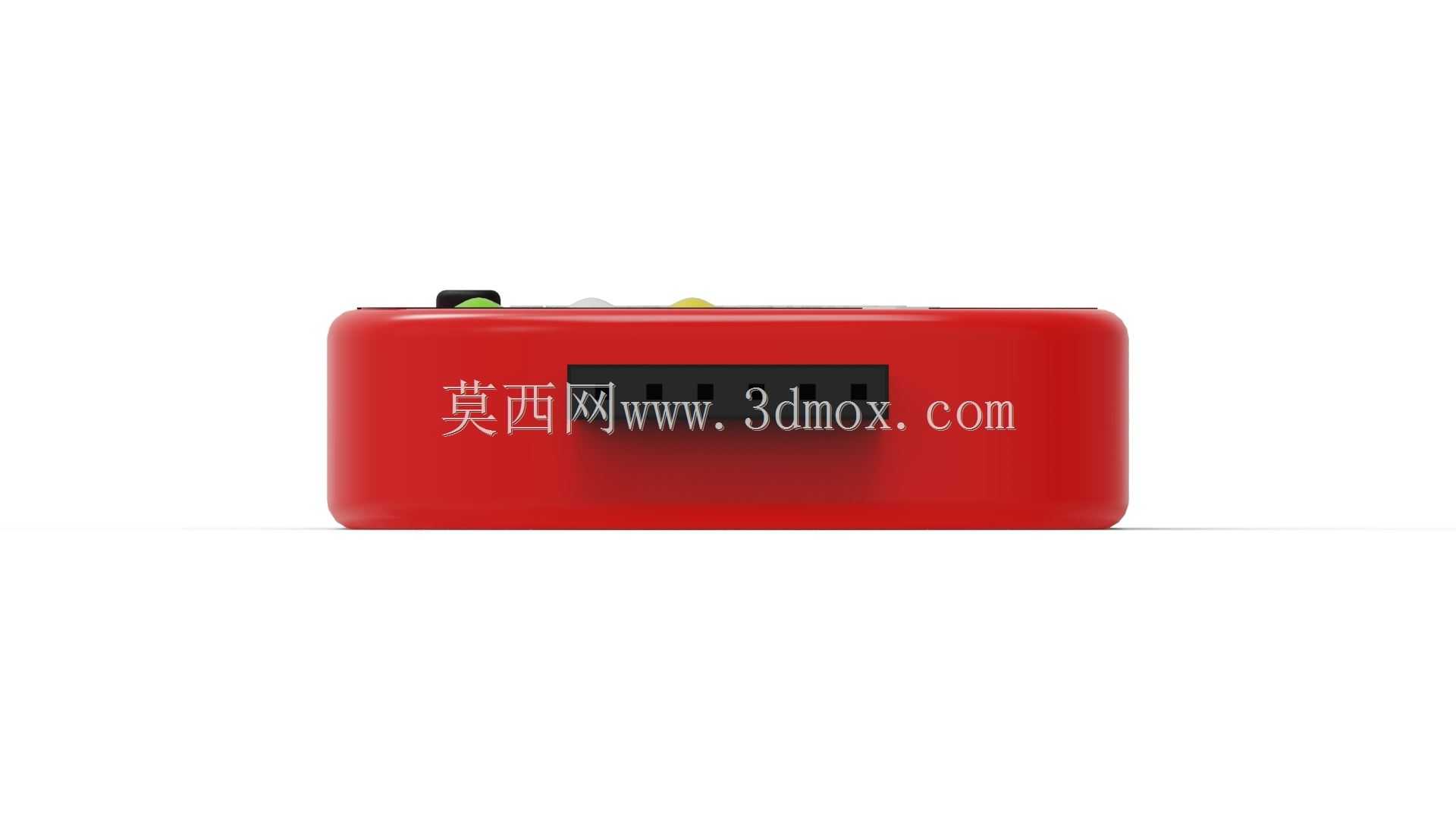

　　设备前端的编程接口是整个结构的核心定位基准，接口凸台伸出壳身4mm，接口引脚的定位公差控制在±0.05mm，和目标板连接时能保证引脚完全对位，不会出现插歪导致的引脚弯折，接口周围做了2mm高的防护围边，即使插接过载，受力也会先传递到围边再到壳身，不会直接拉扯内部PCB板。从内部结构的设计逻辑来看，PCB板的定位柱一共设置了3处，分别在接口端、按键端、USB接口端，定位柱高度3mm，顶部做0.5mm的热熔固定位，装配时PCB板放上去之后热熔固定，不会出现窜动，USB接口位置做了金属屏蔽壳的避让槽，槽位和USB外壳的间隙控制在0.1mm，插接线材时能给接口提供足够的支撑，避免长期插拔导致USB接口脱焊。

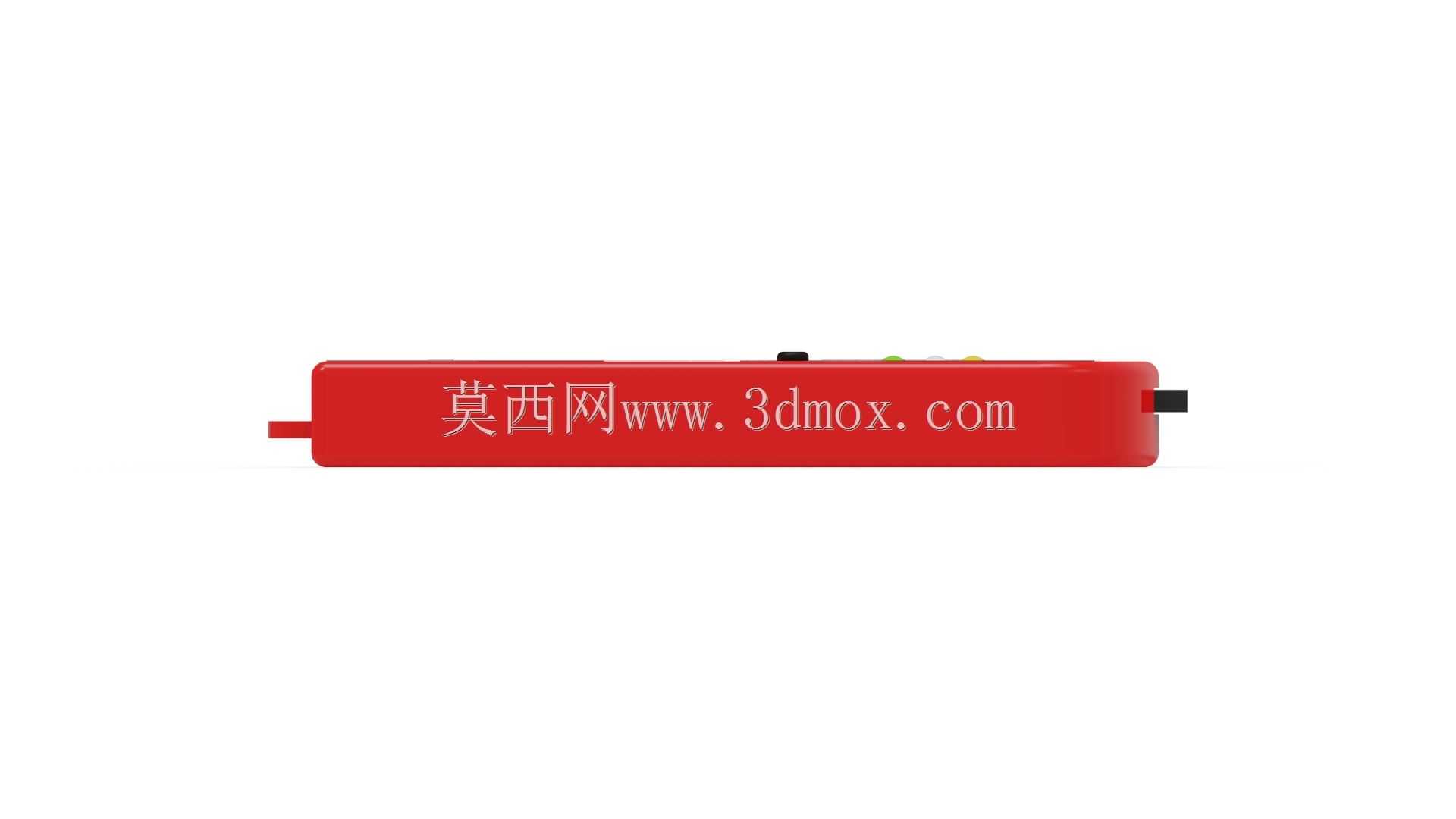

　　设备背面做了0.5mm深度的防滑纹理区域，纹理是间距1mm的细筋条，手持插拔的时候能增加摩擦力，不会因为手滑导致设备掉落；整体外形尺寸控制在82mm×36mm×15mm，这个尺寸刚好能放进常用的工具包侧袋，外出带项目调试的时候不会占用过多空间，安装边界上，设备平放时底部的四个角做了0.3mm高的凸点，放在桌面上时不会和桌面完全贴合，留了微小的通风间隙，长时间连续烧录工作时，内部芯片产生的热量能通过底部间隙散出，不会出现壳体积热的问题。

　　在做结构建模的时候，特意还原了内部走线的避让空间，PCB板和上壳之间留了1mm的间隙，给板上的电解电容、指示灯元件预留足够的装配空间，不会出现壳身压到元件导致的短路风险；上下壳的卡扣一共设置了6处，两侧各3处，卡扣的扣合量0.5mm，既保证扣合牢固，也能在需要拆壳维修的时候用撬片顺利打开，不会把卡扣撬断。很多工程师在做开发台的集成治具时，会把这类编程器固定在治具台架上，所以模型里也还原了壳身侧面的平面度，侧面基准面的平面度公差控制在0.1mm以内，用双面胶或者扎带固定的时候能完全贴合治具表面，不会出现固定不稳的情况；前端接口的中心高度距离底部平面7.2mm，和市面上通用的下载接口座高度完全匹配，治具设计时不需要额外调整高度差，直接对位就能连接。从功能适配的角度，这个结构完全兼容标准的PIC系列单片机在线调试、程序烧录需求，结构上没有做任何影响功能的改动，所有外部接口、按键、指示灯的位置都和实物完全一致，做配套的保护套、桌面固定座、多口烧录治具的时候，都能直接调用这个模型做装配干涉检查，不需要反复测量实物尺寸。
