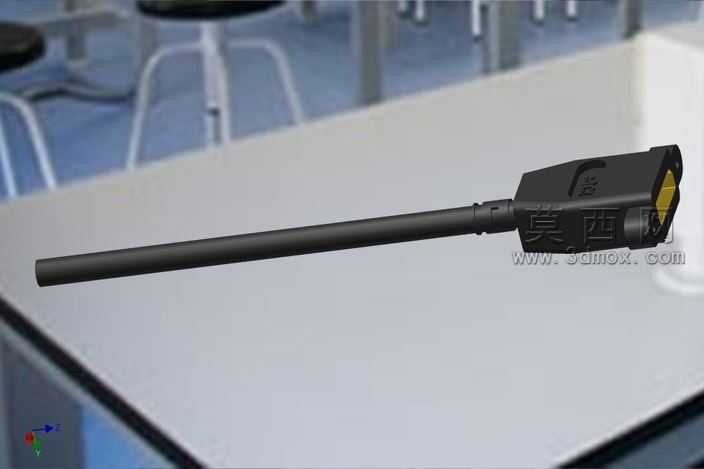

带短延长线缆的显示端口转接插座

本作品为带短延长线缆的显示端口转接插座三维模型，建模过程严格遵循消费电子接插件的实际生产尺寸规范，首先通过草图绘制勾勒出插座主体的外轮廓与内部接口的卡位结构，针对HDMI类显示接口的梯形防呆外形、内部针脚排布槽位做了精准的尺寸约束，确保接口部分的插拔间隙符合行业通用公差标准。建模时对线缆部分采用扫掠特征生成，先绘制线缆的走向引导线，再以圆形截面沿路径扫掠得到线身主体，同时在线缆与插座主体的衔接位置做了渐变加厚的应力缓冲结构，还原真实产品中防弯折的护套设计，避免线缆根部反复弯折出现断裂的问题。插座外壳部分采用抽壳特征构建内部空腔，预留出内部接线端子的安装空间，外壳表面的防滑纹理、品牌标识凹槽都通过浮雕特征做了细节还原，接口内部的金属接触片采用薄拉伸特征制作，每一片接触片的位置、间距都与真实接口的针脚定义一一对应。材质渲染阶段，插座的硬质塑料外壳赋予哑光黑色ABS材质，调整材质的粗糙度参数还原普通工程塑料的微磨砂质感，线缆部分赋予黑色软质PVC材质，适当调高材质的反光度模拟橡胶线材的轻微光泽，接口内部的金属接触片赋予镀金金属材质，添加微弱的反射效果还原金属接插件的导电接触面质感，场景中添加柔和的环境光与定向补光，弱化生硬阴影，让模型的结构细节清晰呈现。设计过程中重点考量了接插件的实际使用场景，短延长线缆的长度控制在适合桌面转接的合理范围，插座外壳的握持位置做了轻微的弧度处理，方便用户插拔时施力，接口的防呆结构做了突出设计，避免用户插反损坏接口针脚，整体模型结构完整，各部件的装配关系清晰，可用于电子配件展示、接插件结构教学、产品装配模拟等场景，模型的各个特征都保留了可编辑的参数，方便后续根据不同规格的显示接口需求调整尺寸，衍生出不同接口类型的转接插座模型。
