小型皮带式水平物料输送装置

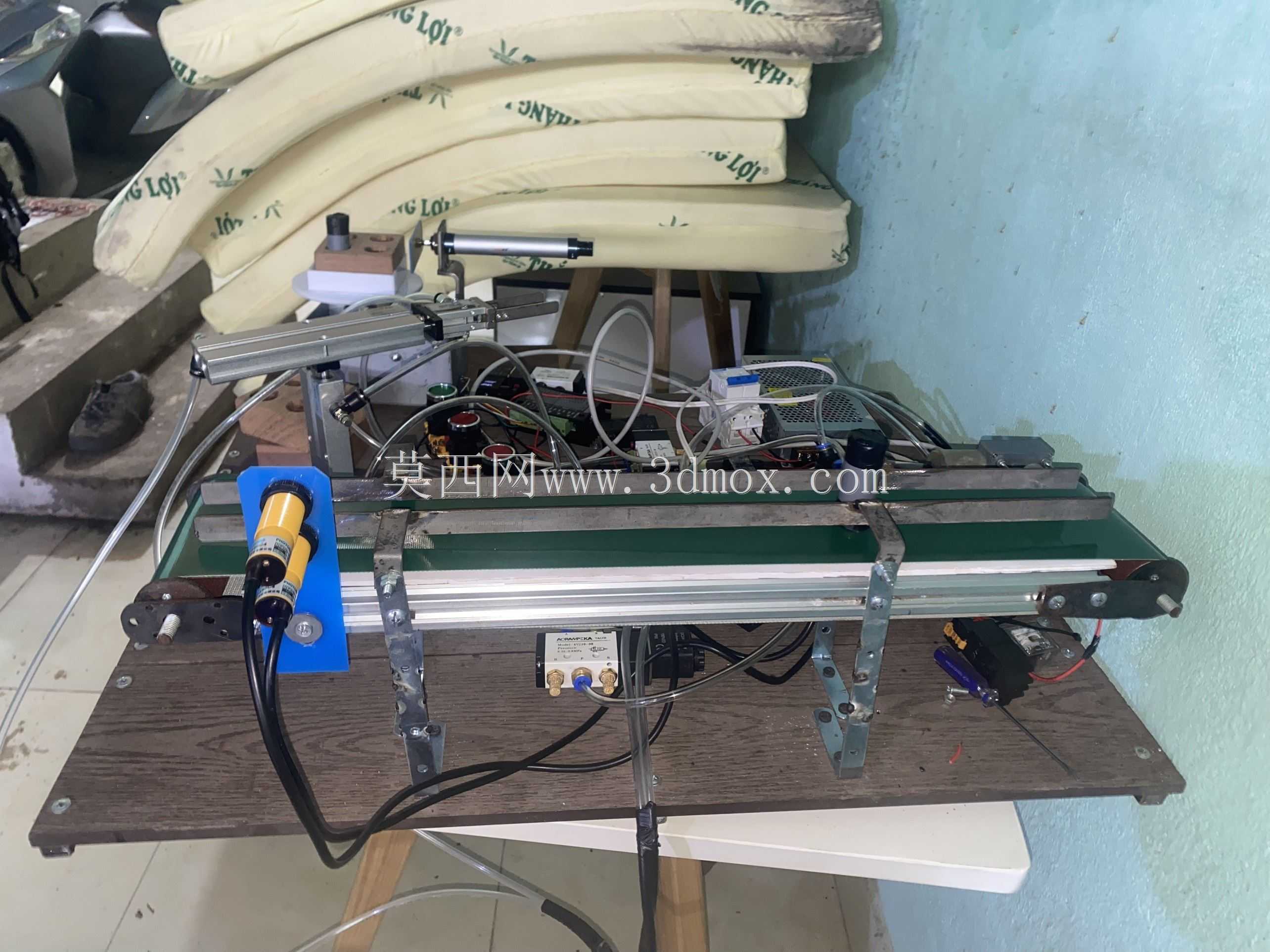

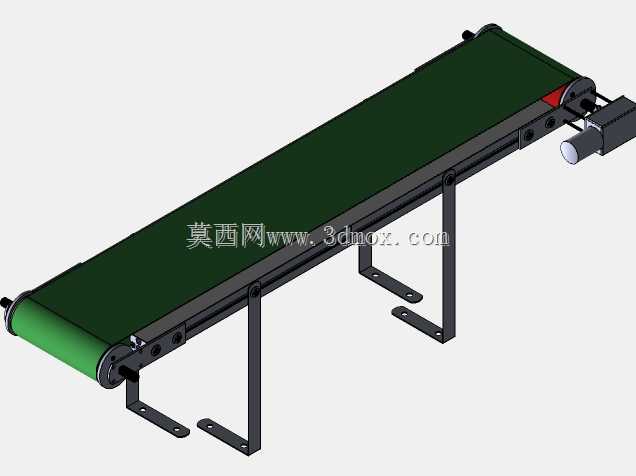

　　这款小型皮带输送装置，常被布置在电子元器件组装线的工位衔接段、小型五金零件的加工工序间转运环节，也可配套小型包装设备完成成品的短距离输出，适配零散小件、轻质工件的连续输送需求，相比大型输送设备，它的占地空间更小，布置灵活，不需要复杂的地基固定，可直接放置在工作台面或是配套小型支架使用，适配小批量生产、实验室试制线这类对输送节拍要求不极端高、但需要灵活调整工位布局的场景。从结构设计来看，装置采用端部单电机驱动的布局，驱动端设置在输送方向的一侧，通过辊筒带动环形绿色PVC皮带运转，皮带表面平整，摩擦力适中，既可以输送普通硬质塑料件、金属小零件，也能承载带简易包装的轻质成品，不会出现打滑跑偏的常规问题。

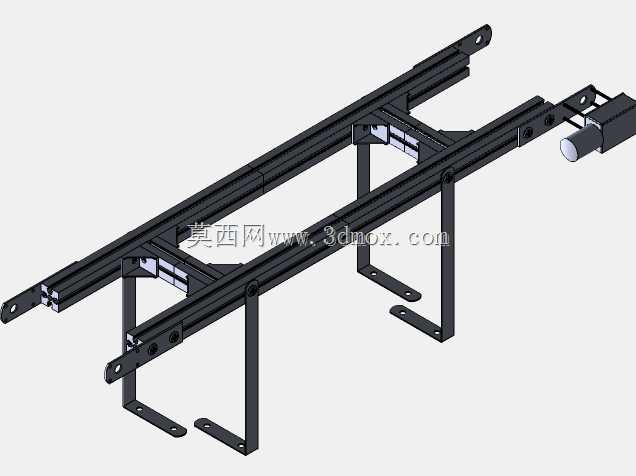

　　机架部分采用折弯钣金件焊接成型，两侧的纵梁为长条形结构，既承担皮带辊筒的安装定位作用，也作为整体结构的受力主梁，下方的支撑腿采用L型折弯支脚，支脚底部预留了安装孔位，可根据实际安装需求选择直接放置在台面，或是通过螺栓固定在机架、地面上，支脚与纵梁的连接位置可做小范围的高度调整，适配不同高度的对接设备，避免出现物料输送的高度差导致卡料。设计过程中，辊筒的两端采用简易轴承座固定在纵梁内侧，从动端设置了张紧调节结构，通过调整端部螺栓的进给量，就能改变从动辊筒的前后位置，实现皮带张紧度的调节，不需要拆解整体结构就能完成日常的维护调整，降低了现场运维的难度。

　　驱动电机采用侧装布局，电机输出轴与驱动辊筒直连，减少了中间传动环节的功率损耗，电机外侧预留了安装空间，可根据实际使用需求加装防尘罩或是调速模块，适配不同的输送速度要求。从安装边界来看，装置整体为长条形水平布局，宽度方向的尺寸控制在窄幅范围，可并排布置多台组成多通道输送线，长度方向可根据实际工位间距做同结构的延伸改型，支撑腿的外伸尺寸经过核算，不会超出皮带主体的宽度过多，避免在狭小工位布置时与周边设备产生干涉。皮带的下侧设置了托板结构，避免输送稍重工件时皮带出现下凹变形，保证输送面的水平度，工件在输送过程中不会出现偏移滑落。

　　两端的辊筒直径做了缩小处理，端部的过渡高度差小，小尺寸工件从端部上下料时不会出现卡滞，适配机械手自动上下料或是人工手动取放的操作需求。整体结构没有多余的复杂构件，所有钣金件都采用常规折弯工艺加工，没有特殊的异形曲面，加工难度低，后期如果出现部件损坏，可直接采用常规钣金件替换，维护成本低。在实际选型适配时，可根据输送物料的单重调整皮带的材质以及支撑托板的密度，针对有防静电需求的电子车间，可更换防静电皮带，针对有轻微油污的机加工工位，可更换耐油材质的皮带，整体结构的兼容性较强，不需要改动主体机架就能完成适配调整。
