模块化铝型材框架小型皮带输送设备

　　在电子组装、轻工零件分拣、小型工件工序流转这类生产场景里，长距离的重型输送设备往往适配性不足，占地空间大且改造成本高，这类窄幅小型皮带输送设备刚好填补了短距精准输送的需求空白，可直接嵌入桌面式工作站、装配工位之间的衔接段，或是作为小型自动化设备的进出料接驳单元使用，承担单重较轻的五金零件、塑胶壳体、电子元器件的水平输送任务，避免人工周转带来的磕碰与效率损耗。

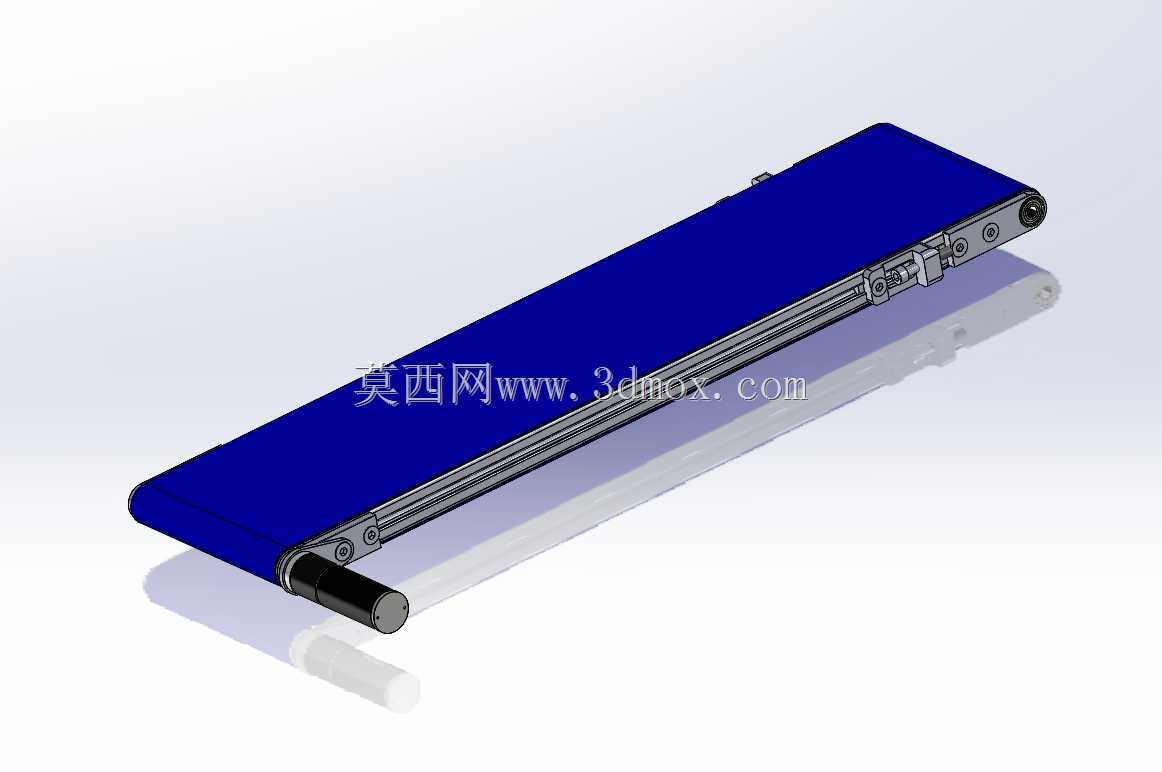

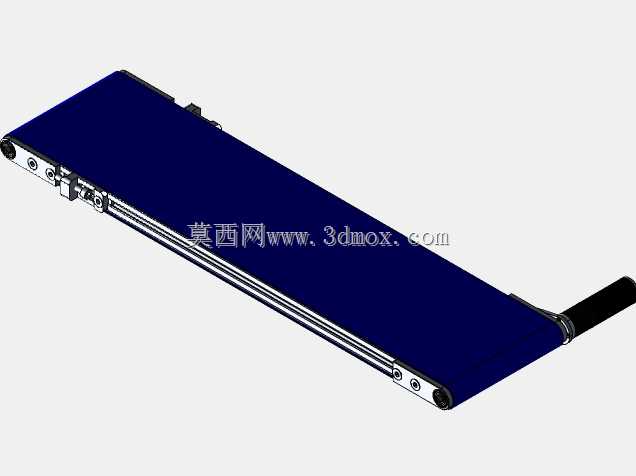

　　这款输送设备采用6020系列工业铝型材作为主体框架基材，这类型材本身自带标准T型安装槽，无需额外焊接加工，所有连接点位均可通过标准T型螺栓、角件完成锁紧固定，后期调整输送长度、加装挡边、光电传感器、导向条等附属配件时，不需要对主体框架做破坏性改动，适配不同产线的快速改造需求。整体框架做了对称式结构设计，两端的滚筒安装座采用可调式结构，通过端部的张紧螺栓可以调整皮带的张紧力度，同时修正皮带运行过程中的跑偏问题，不需要拆解主体结构就能完成日常维护调整。

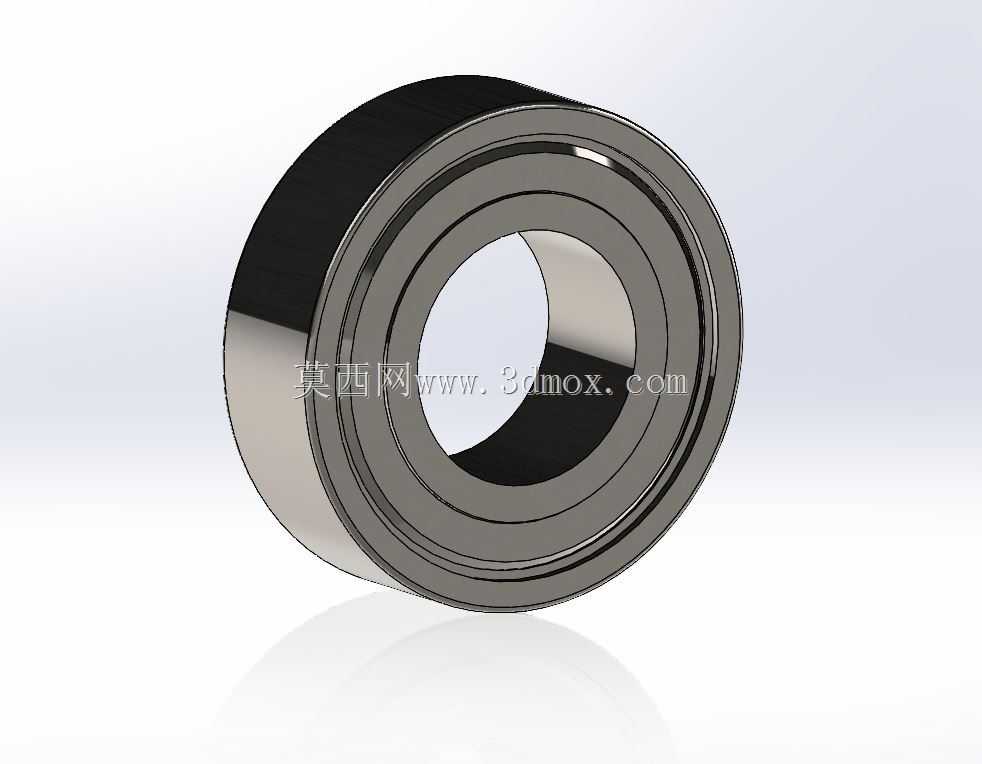

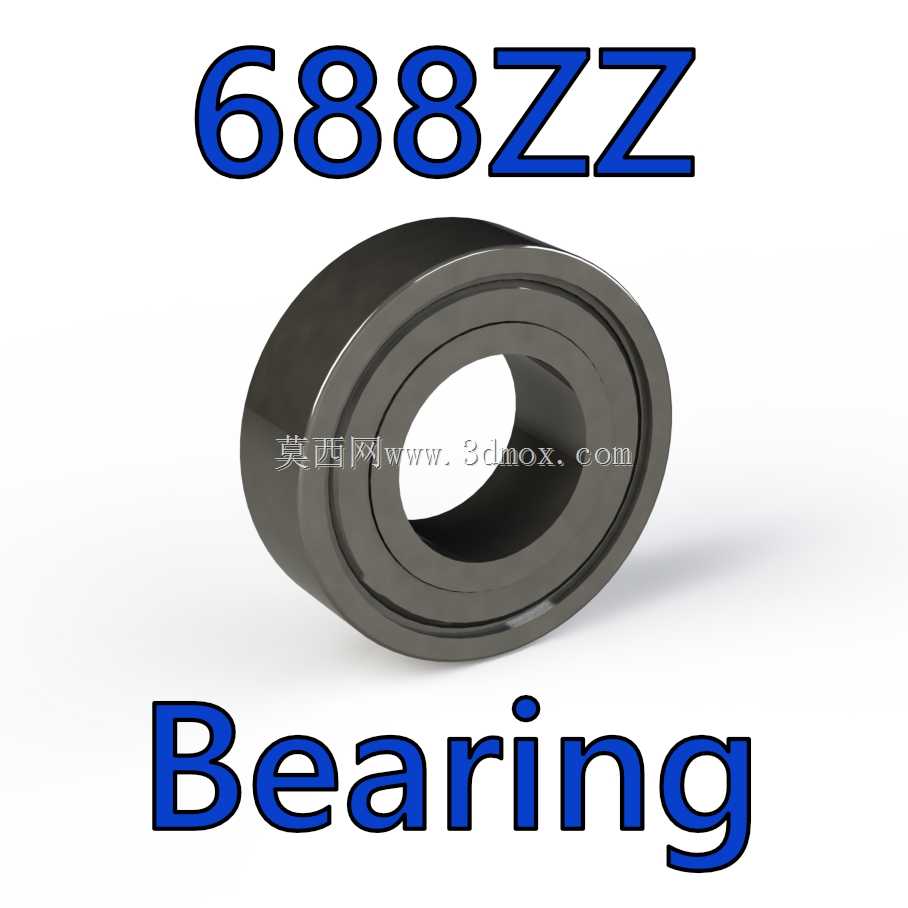

　　设备的驱动端布置在机身一侧，采用端部滚筒直接驱动的结构，减少了中间传动环节的动力损耗，从动端滚筒做了顺滑的轴端处理，配合内置的轴承组件，运行过程中转动阻力小，长时间运行也不会出现明显的卡顿或异响。输送面采用蓝色哑光PVC皮带，这类皮带表面摩擦系数适中，不会刮伤输送工件的表面，同时具备一定的耐磨性能，适合常规工业环境下的长期使用，皮带下方设置了连续的支撑托板，避免输送稍重工件时皮带出现下凹变形，保证输送面的平面度，满足对放置平稳度有要求的工件输送需求。

　　从安装边界来看，这款输送设备整体宽度较窄，总宽度控制在120mm级别，机身长度为500mm，整体厚度薄，不需要占用过大的安装空间，既可以独立放置在工作台面作为工位间的短距输送单元，也可以通过铝型材槽口直接固定在 larger 设备的机架上，作为进出料接驳段使用，安装时只需要保证机身水平、两端滚筒轴线平行即可，不需要复杂的地基固定，适配小空间内的设备布局需求。

　　设计过程中优先考虑了模块化拆分逻辑，整个设备可以拆分为铝型材框架、驱动滚筒、从动滚筒、张紧组件、皮带、支撑托板几个独立模块，每个模块的零件都采用通用标准件加工，替换配件时不需要定制特殊零件，降低后期的维护成本。滚筒部分单独做了实体工程参数的匹配设计，轴径、安装孔位都和标准铝型材的安装尺寸适配，不需要额外加工转接件就能完成装配，整个装配过程不需要特殊工装，普通装配人员按照装配逻辑就能完成整机组装。

　　在实际使用场景中，这类小型输送机可以搭配光电传感器实现工件的到位检测，配合分拣机构完成小型零件的自动分料，也可以多台拼接组成更长的输送线体，或是搭配小型机械手完成工件的自动上下料输送，因为机身窄、重量轻，也可以根据生产需求随时移动位置，适配小批量多品种的柔性生产场景，相比定制化的大型输送线，这类模块化小型输送设备的投入成本更低，调整灵活性更强，刚好匹配中小规模生产场景的短距输送需求。设备的所有边角都做了倒角处理，没有尖锐的突出结构，避免操作人员在设备周边作业时出现磕碰划伤，驱动端的轴端做了防护处理，不会出现传动部件外露的安全隐患，满足常规工业生产的安全要求。
