长距重载板链式物料输送设备结构

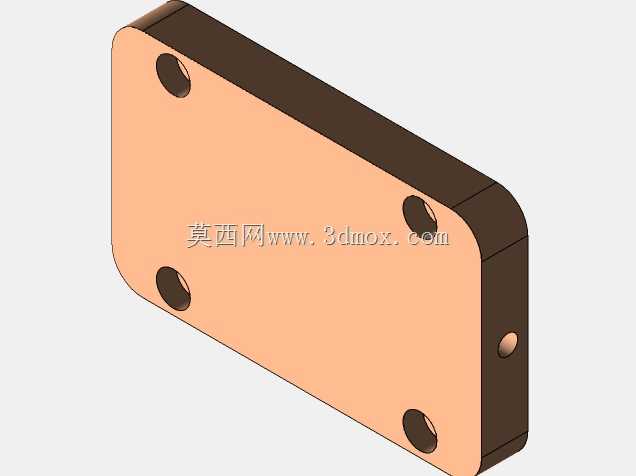

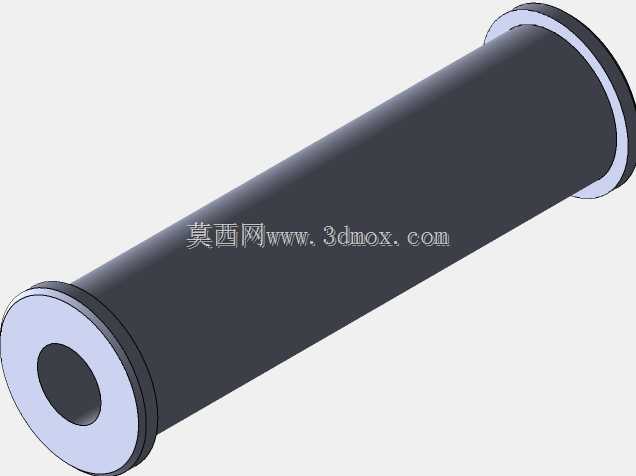

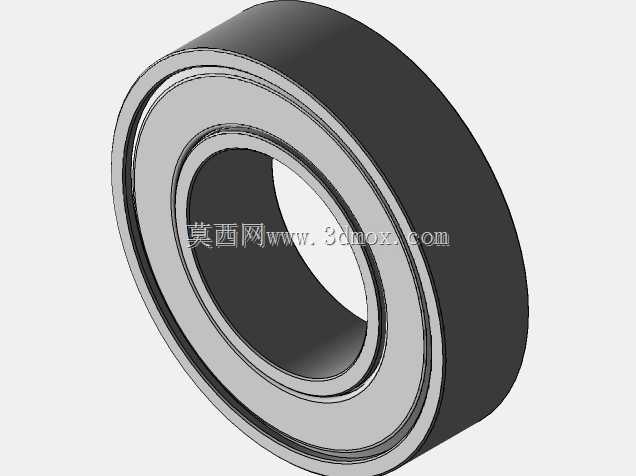

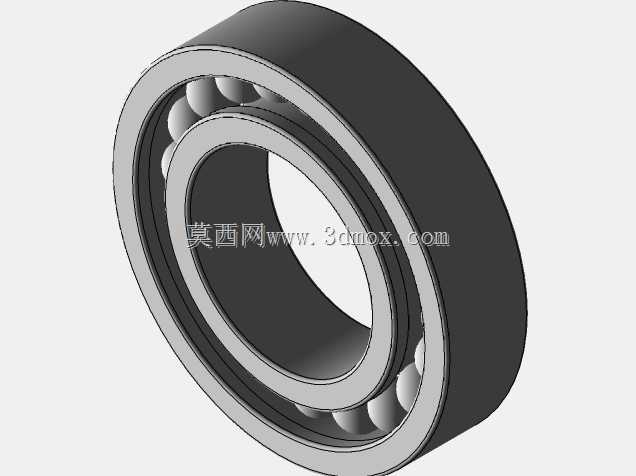

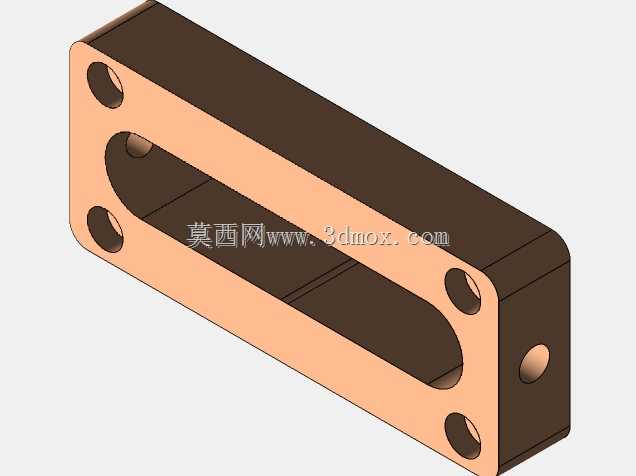

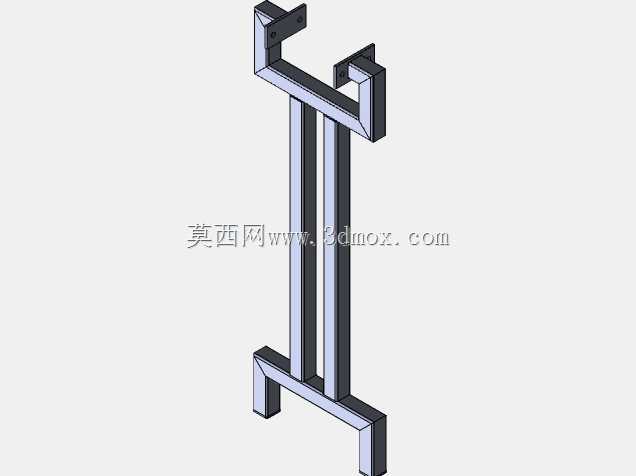

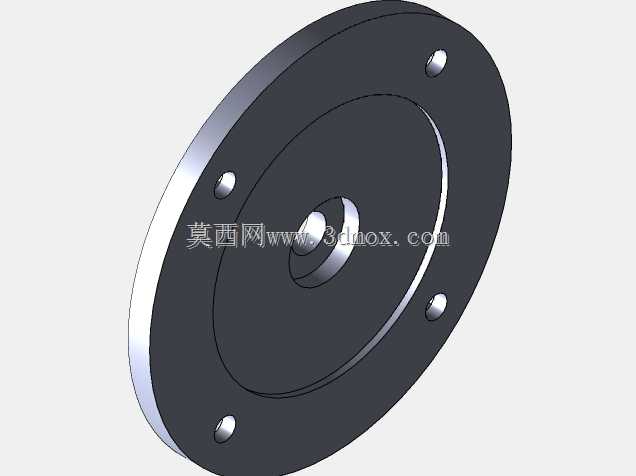

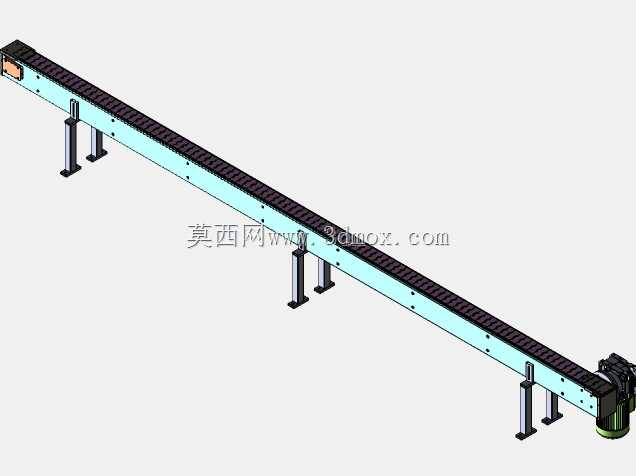

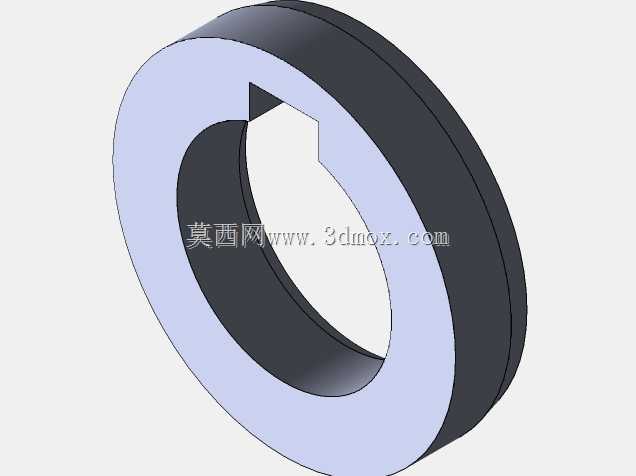

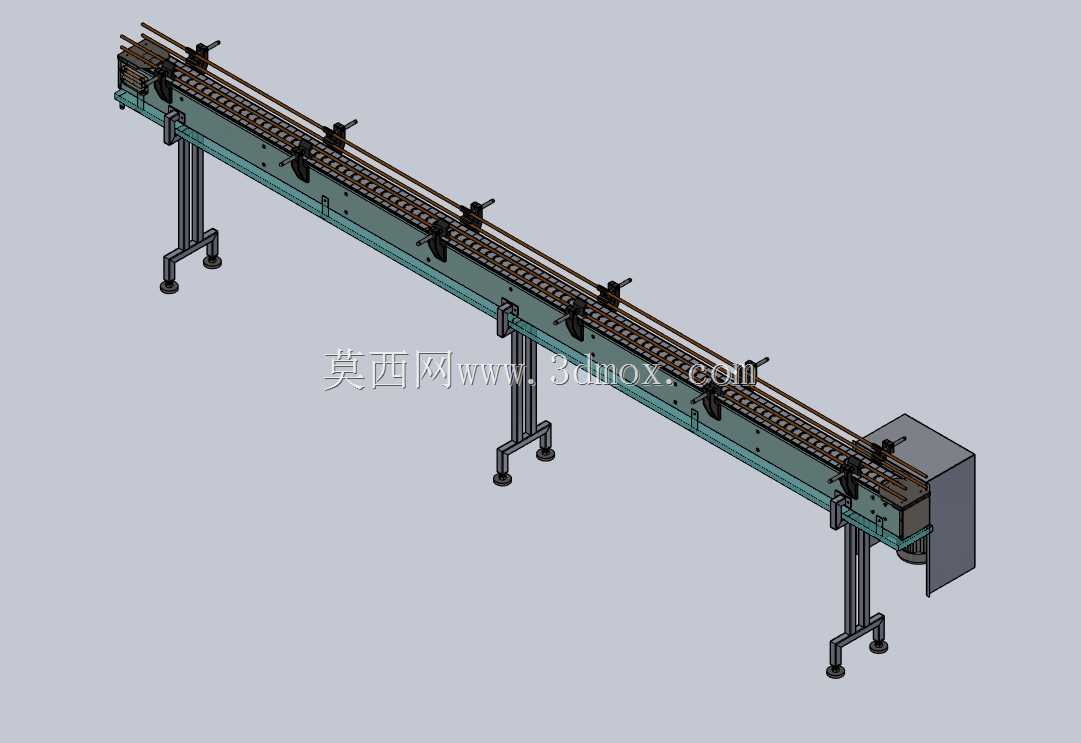

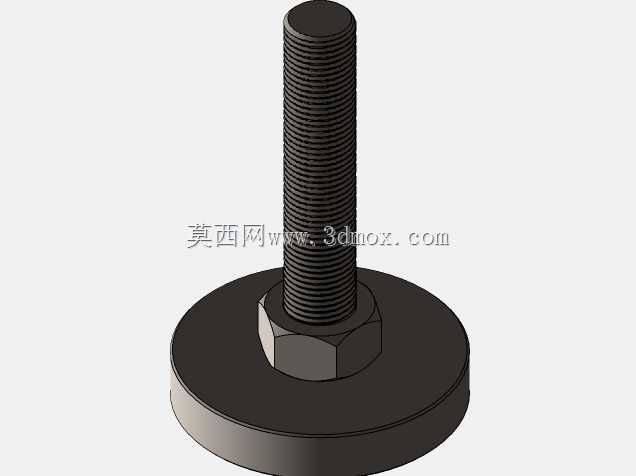

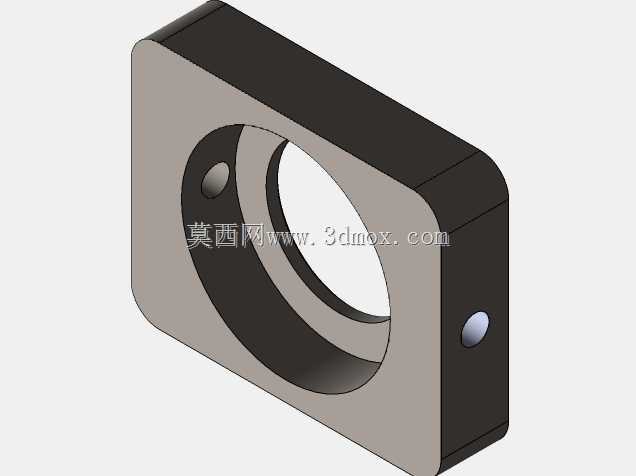

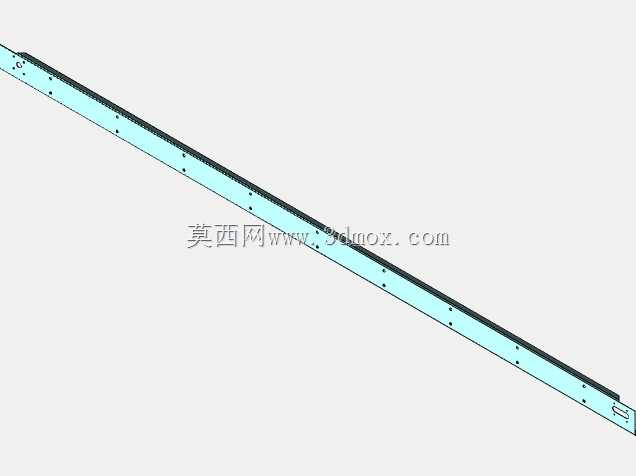

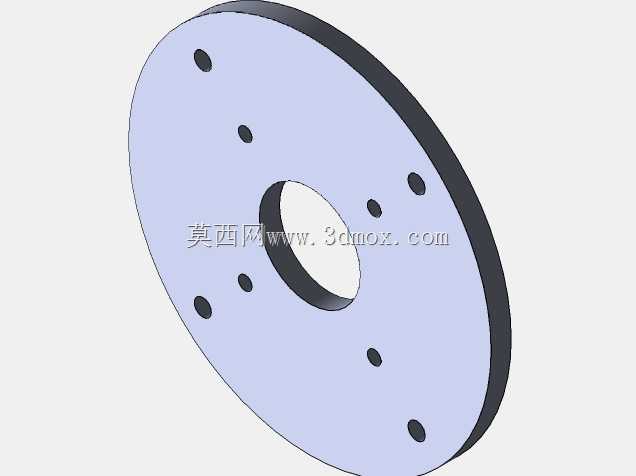

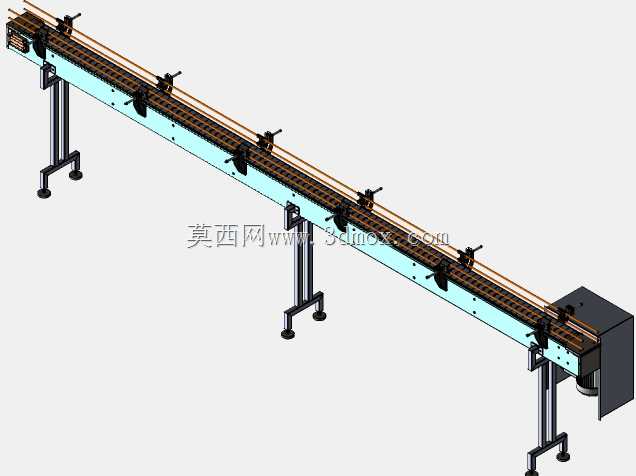

　　这套链板输送结构的设计，最初是针对日化灌装、食品包装、电子元器件组装这类连续生产场景的工位间物料转运需求做的适配，区别于皮带输送易打滑、不耐尖锐物料剐蹭的短板，也比滚筒输送更适配小尺寸、不规则底面工件的平稳传输，不会出现工件卡滞、掉落的问题。从结构布局来看，整机采用长条形卧式布置，支撑腿为可调节脚杯式设计，单组支撑腿采用方管焊接成型，横向通过连接杆做刚性拉结，避免长距离输送过程中机架出现侧向晃动，安装时可根据车间地面平整度调整脚杯高度，保证整条输送线的水平度误差控制在每米0.5mm以内，防止工件输送过程中出现偏移。

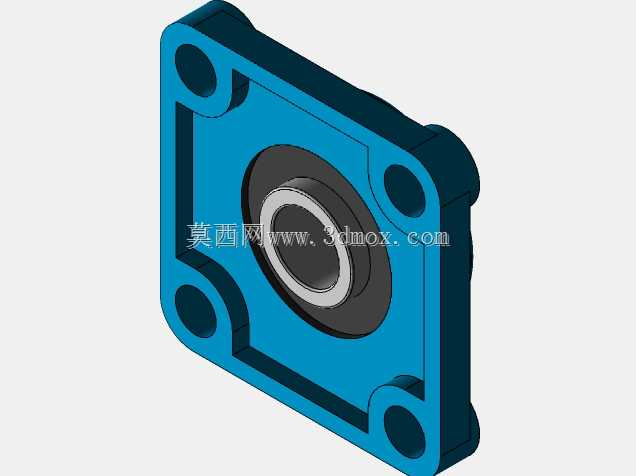

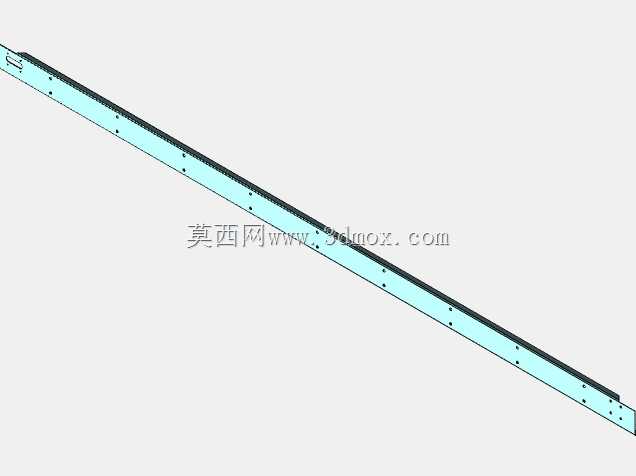

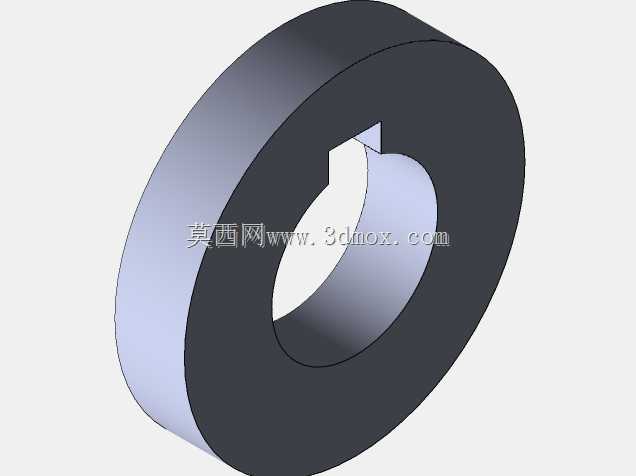

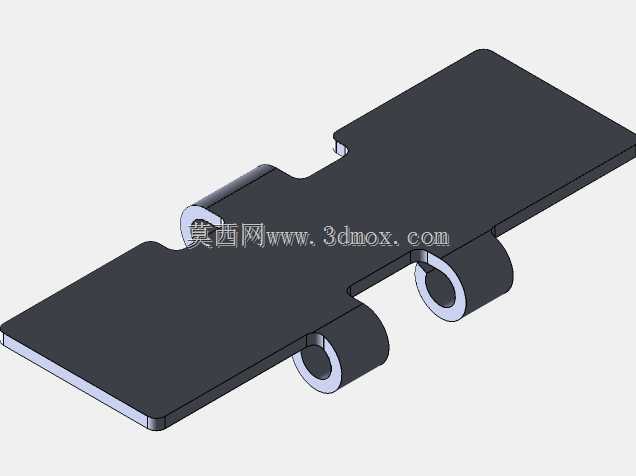

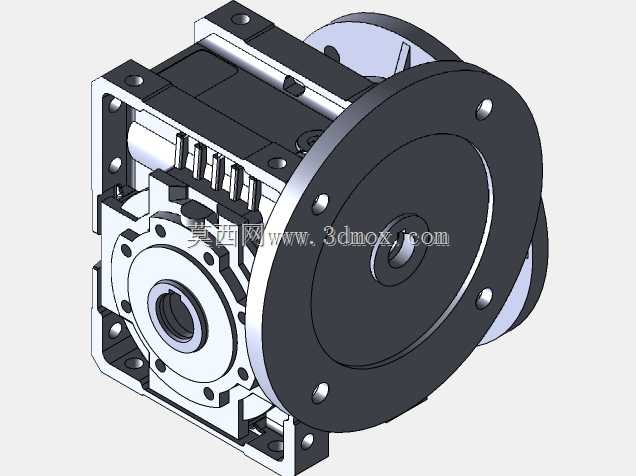

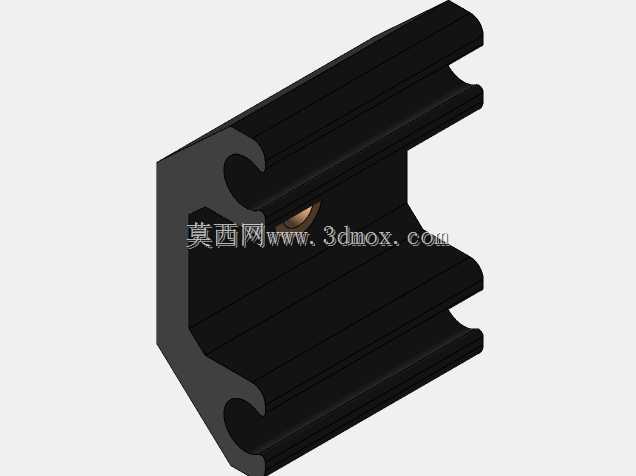

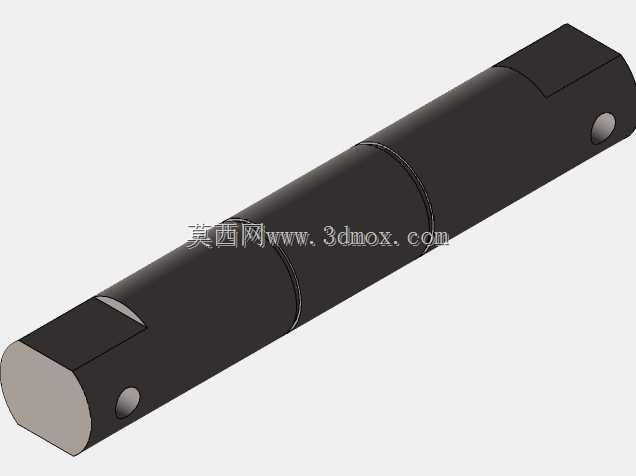

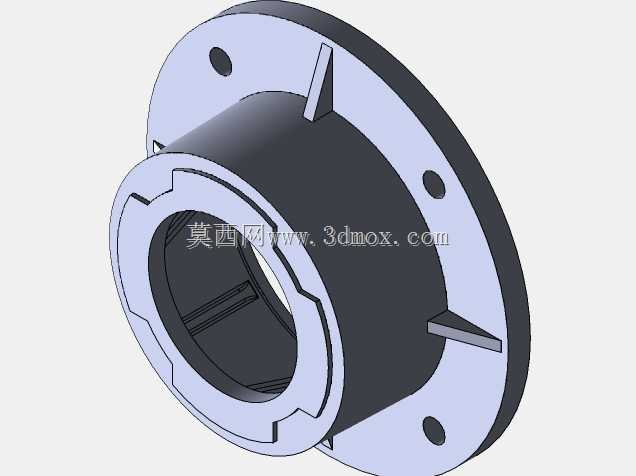

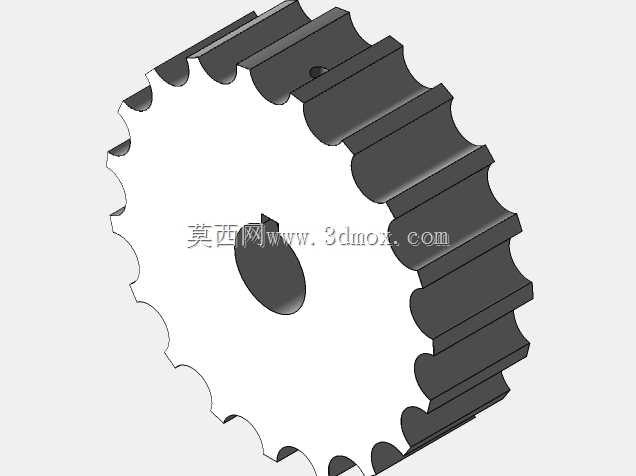

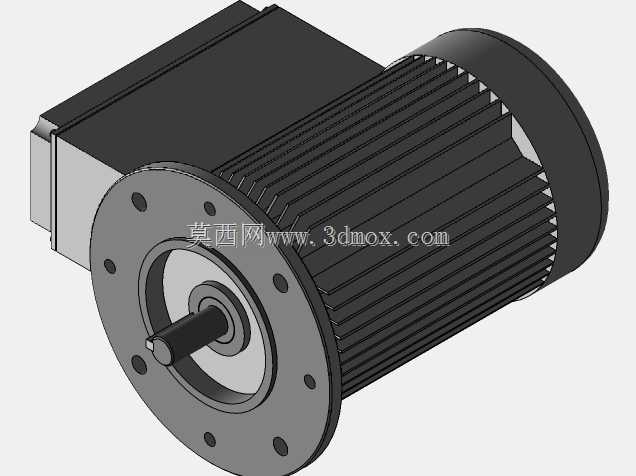

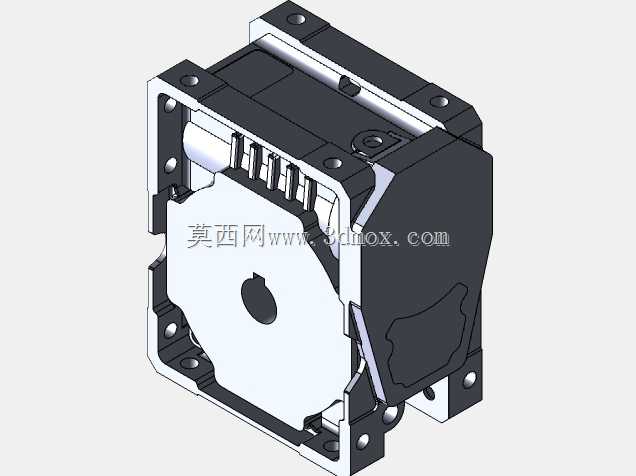

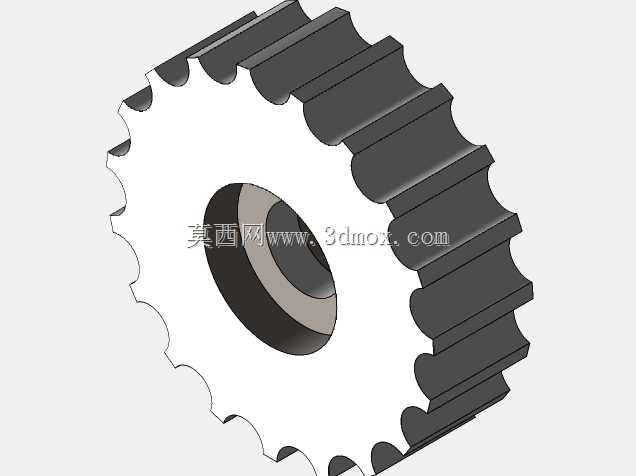

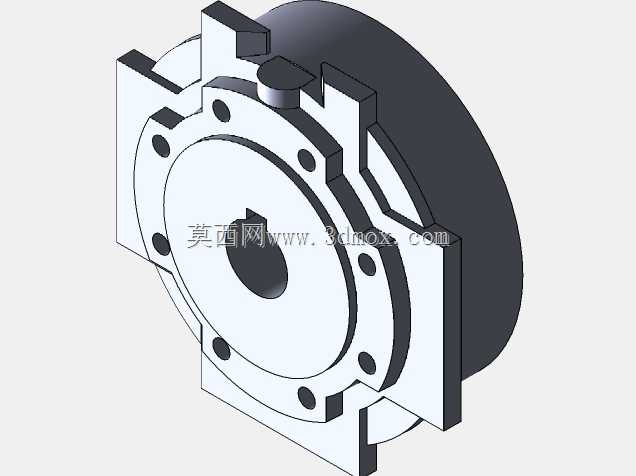

　　输送承载面采用分段式链板拼接结构，链板与传动链条做刚性连接，链条采用标准节距的工业滚子链，沿机架两侧的导向滑槽做循环运动，导向滑槽内嵌耐磨尼龙衬条，降低链条运行过程中的摩擦噪音与磨损量，延长易损件更换周期。驱动端布置在设备的出料侧，采用电机直连减速机构的布局，减速机构输出轴与主动链轮做键连接，主动链轮与从动链轮的中心距可通过张紧机构调整，张紧调节行程预留了两个链条节距的长度，方便后期链条磨损伸长后做张紧调整，无需提前截短链条。

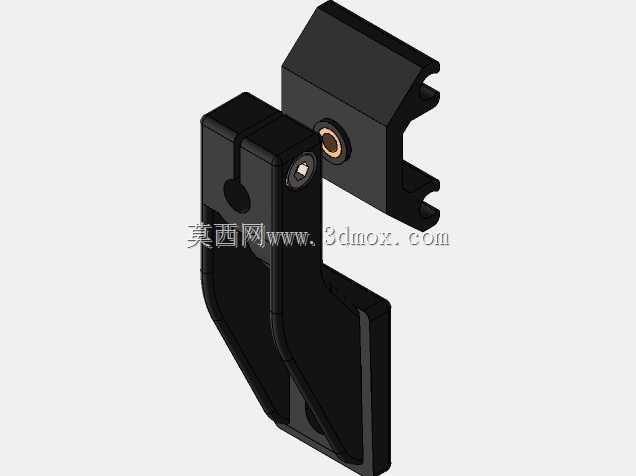

　　沿输送线长度方向，等间距布置了多组工件定位挡块，这些挡块固定在链板上，可根据待输送工件的外形尺寸调整安装间距，保证工件在输送过程中保持固定的工位间距，匹配上下游设备的加工节拍，比如对接灌装机时，可保证每个容器精准停在灌装头下方，对接组装工位时可保证工件精准停在操作工人或机械臂的取放位置。设备的进料端做了导向收口设计，方便人工或上游设备上料时工件能顺利进入输送面，不会出现卡边问题；出料端设置了过渡导板，可顺滑对接下游的转弯输送线、装箱工位或加工设备，避免工件在转接位置出现磕碰。

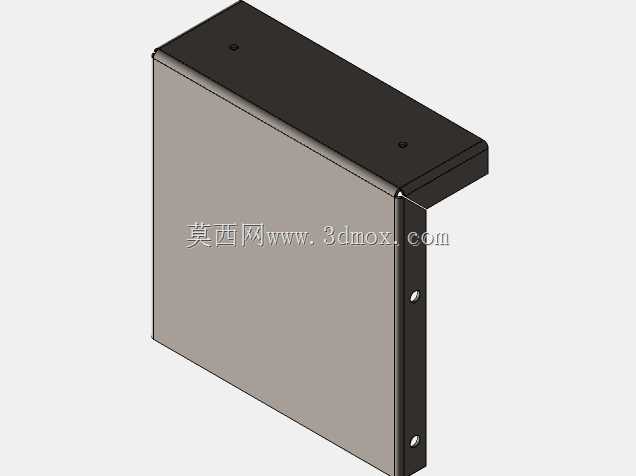

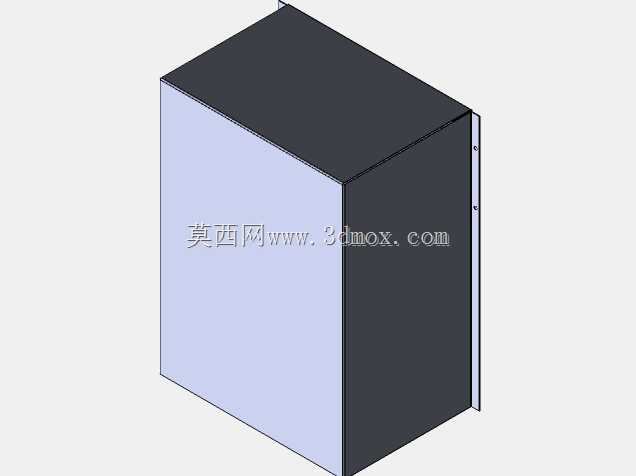

　　从安装边界来看，整机宽度方向的尺寸控制在0.4米以内，长度可根据实际产线需求做模块化拼接，单段标准长度为6米，支撑腿的高度调节范围在0.7米到1.2米之间，可适配不同高度的生产设备对接需求，无需额外做垫高支架。设计过程中特意规避了传统链板输送机容易积灰、积料的问题，机架两侧的护板采用快拆式结构，日常清理维护时无需工具即可快速拆卸，链板之间的拼接缝隙控制在1mm以内，避免细小物料、碎屑卡入缝隙造成链条卡滞。传动部分的所有旋转部件都做了安全防护设计，链轮、链条的啮合位置全部覆盖防护罩，防止生产过程中异物卷入或操作人员误触，满足车间生产的安全规范要求。整套结构的受力做了针对性优化，单米长度的额定承载可达50kg，可满足大部分轻工生产场景的物料输送需求，运行速度可通过驱动端的调速机构在0.1m/s到0.5m/s之间调整，适配不同生产节拍的产线需求，不管是需要慢节奏的人工组装工位，还是快节奏的自动化灌装、包装产线，都能通过速度调整实现匹配。
