适配开源硬件平台的433MHz无线接收模块

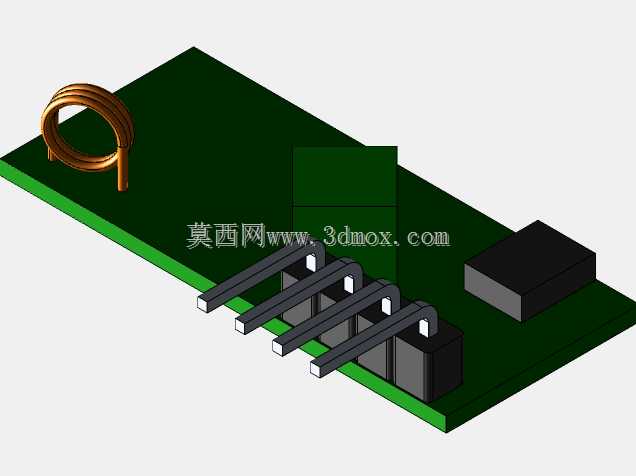

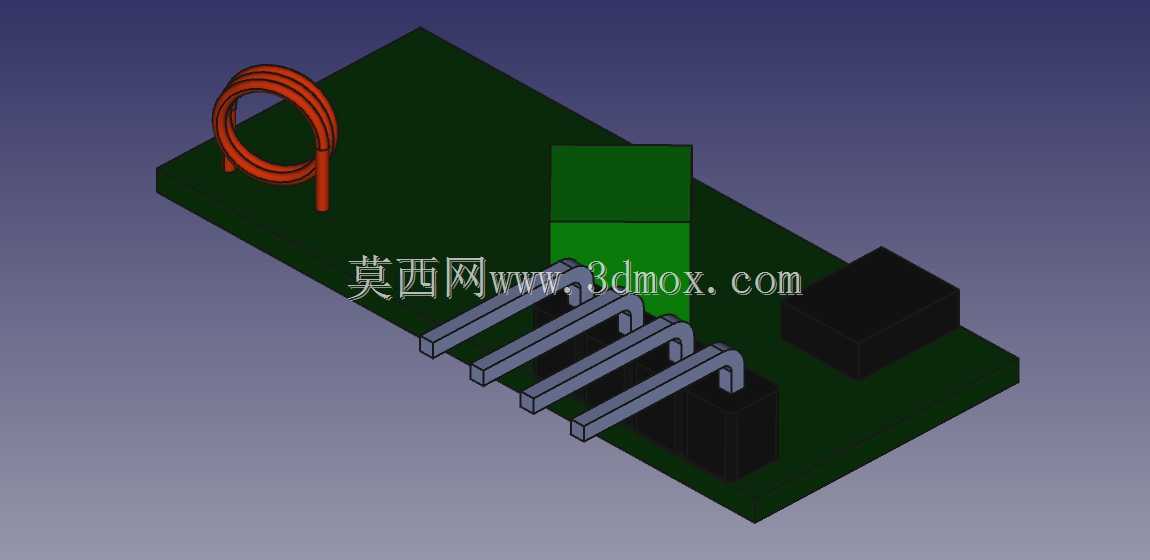

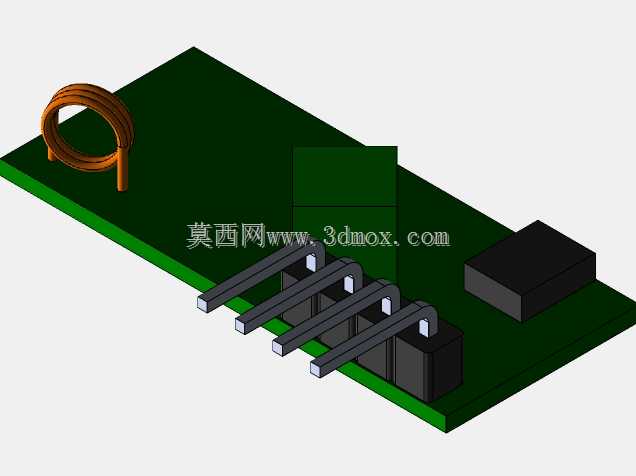

　　在民用短距离无线控制领域，433MHz频段凭借绕射能力强、穿墙损耗低、无需复杂频谱授权的特性，被广泛应用在智能家居遥控、工业现场低速信号采集、小型物联网节点数据传输场景中，这类接收模块是整套无线链路里的核心前端部件，负责将空间中的射频信号拾取、解调后输出可被主控识别的数字电平。这款接收模块的设计完全围绕嵌入式开源硬件平台的接入需求展开，整体采用直插式排针引出接口，排针间距严格遵循标准2.54mm间距规范，可直接插装在面包板、通用洞洞板或者开源主控的扩展排母上，无需额外制作转接线缆，能大幅缩短原型验证阶段的接线耗时。模块的PCB采用FR-4环氧玻纤基板，板上布局严格区分射频区与数字处理区：板载的环形弹簧天线直接布置在PCB边缘区域，远离板上的金属屏蔽元件与数字信号走线，避免高频数字信号的谐波耦合到天线端造成接收灵敏度下降；天线采用多圈铜质弹簧绕制，自身电感量匹配433MHz频段的谐振要求，无需额外外接匹配网络即可达到标称的接收距离，相比板载PCB蛇形天线，弹簧天线的全向接收特性更好，不会因为安装方向的变化出现信号接收死角。

　　射频解调芯片布置在天线馈点的相邻位置，馈线长度控制在极短范围内，减少传输路径上的信号损耗，芯片外围的阻容元件全部采用0805封装的工业级器件，参数经过实际调试匹配，保证在-20℃到60℃的常规工作温度范围内，解调阈值不会出现明显漂移。模块上的金属屏蔽罩覆盖在解调芯片与高频前端电路上方，屏蔽罩采用镀锡钢板冲压成型，焊接在PCB预留的接地焊盘上，一方面阻挡外界空间的电磁杂散信号进入高频电路造成误触发，另一方面也避免模块自身的本振信号向外辐射干扰周边其他敏感器件。模块的电源输入端预留了滤波电容位置，可对输入的5V直流电源进行去耦滤波，抑制电源线上携带的高频纹波，避免因为电源噪声导致的接收距离缩短问题。

　　从安装边界来看，模块整体外形为矩形板状结构，板上最高元件为弹簧天线，天线高度控制在15mm以内，其余元件最高高度不超过8mm，整体安装占用空间极小，可直接嵌入到智能开关、遥控插座、小型数据采集终端的壳体内部，不会与壳体内的其他结构件产生干涉；排针的引脚定义从左到右依次为电源正、数据输出、电源地，和市面上主流的超外差433MHz接收模块引脚完全兼容，可直接替换现有方案中的同类型模块，无需修改PCB走线或者驱动代码。

　　在实际应用中，这类模块通常和对应的433MHz发射模块配对使用，接收端在没有信号输入时会输出随机噪声电平，当接收到匹配编码的射频信号时，会解调出对应的编码波形传递给主控IO口，主控通过软件解码即可识别出发射端的按键指令或者传感器数据，整套链路的空旷环境传输距离可达上百米，完全满足家庭、小型车间范围内的无线控制需求。设计过程中特意将天线区域的PCB做了净空处理，天线下方没有布置任何铜箔走线或者接地层，避免金属介质改变天线的谐振频率，导致接收性能下降；模块的四个角预留了安装孔位，可通过M2螺丝直接固定在设备内部的安装柱上，也可采用排针悬浮插装的方式固定，适配不同设备的内部安装空间。
