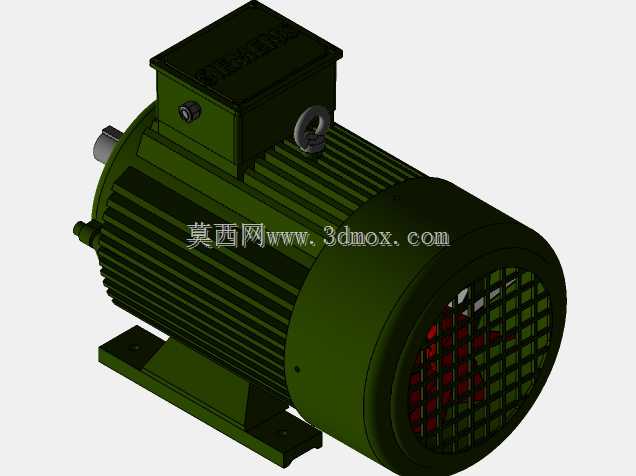

工业三相异步鼠笼式电动机三维结构

　　这款鼠笼式三相异步电动机的三维结构，完整还原了工业场景中应用最广泛的动力输出部件的全部细节，从机座散热筋的排布到接线盒的密封结构，再到后端风罩的防护格栅，每一处结构都对应实际量产电机的工程设计逻辑。在各类工业生产场景里，这类电机是传动系统的核心动力源，不管是输送线的辊筒驱动、机床的主轴进给、风机水泵的动力输入，还是轻工设备的运转驱动，都能见到同结构电机的身影，其适配性覆盖了绝大多数需要恒定转速动力输出的工业工况，对环境的耐受能力也较强，能在车间常规温湿度、多粉尘的非极端环境下长期稳定运行。

　　从功能特性来看，模型完整呈现了电机的核心构成部分：带底脚安装的铸铁机座承担整体支撑作用，表面轴向排布的散热筋是自然风冷结构的关键，能在电机运转时通过后端风叶带动的气流带走绕组产生的热量，避免温升过高导致绝缘老化；顶部的接线盒预留了三相电源的接线端子空间，侧面的吊装吊环是大重量电机安装转运时的受力结构，不用额外焊接吊点就能完成车间内的吊装就位；输出轴端的轴伸尺寸符合通用安装标准，能直接匹配联轴器、带轮或者齿轮减速器的输入孔，不需要额外做轴径改装；后端的风罩采用格栅式防护结构，既保证冷却风的流通面积，又能避免异物卷入风叶造成设备损坏，风叶本身的径向排布角度也经过优化，能在转子转动时产生足够的轴向风量，顺着机座散热筋的方向形成稳定的散热气流。

　　设计思路上完全遵循工业电机的通用设计规范，首先考虑的是安装互换性，底脚的安装孔距、轴伸的直径与长度、中心高尺寸都严格对应通用系列电机的标准参数，选型替换时不需要改动原有设备的安装基座，能直接完成备件更换；其次是结构的工艺合理性，机座的散热筋采用等间距轴向布置，既满足散热需求，也适配铸造工艺的脱模要求，不会出现结构死角导致的铸造缺陷；接线盒的位置设置在机座顶部，不管是左侧进线还是右侧进线都能方便接线操作，不用额外调整电机的安装朝向；端盖与机座的配合止口做了精准的限位结构，能保证定子与转子的同轴度，避免运转时出现扫膛问题。

　　从安装边界来看，模型标注的安装尺寸完全符合通用工业电机的安装规范，底脚的两个长条形安装孔允许一定的安装位置偏差，现场安装时不需要极高的定位精度就能完成固定；轴伸端的键槽尺寸匹配标准平键，能保证动力传递时的扭矩承载能力，不会出现键连接打滑的问题；电机整体的外形轮廓没有多余的外凸结构，除了顶部的接线盒和吊环之外，其余部分都在机座的外圆轮廓范围内，安装时不需要预留过大的周边空间，能适配紧凑布局的设备内部安装需求；风罩的后端与机座后端的距离经过优化，既保证风叶有足够的转动空间，也不会额外增加电机的总长度，能有效控制设备的整体安装尺寸。

　　在实际工程应用中，这类电机的三维模型常被用于设备整体布局的干涉检查，在做生产线设计或者专用设备开发时，把电机模型导入装配体中，就能提前核对电机与周边机架、传动部件、防护外壳的间隙，避免实际安装时出现部件碰撞的问题；同时也能用于安装工艺的模拟，提前规划接线方向、吊装路径、维护操作空间，比如检查接线盒的开盖空间是否足够，后期更换轴承时端盖的拆卸空间是否被其他部件遮挡，这些细节都能通过三维模型在设计阶段完成验证，减少现场安装调试时的整改工作量。模型对内部结构的还原也能用于新入职工程师的结构认知教学，通过拆解模型就能直观理解定子、转子、端盖、轴承、风叶各个部件的装配关系，比单纯看二维图纸更容易掌握电机的结构原理。
