冲孔式镀锌电缆桥架结构设计

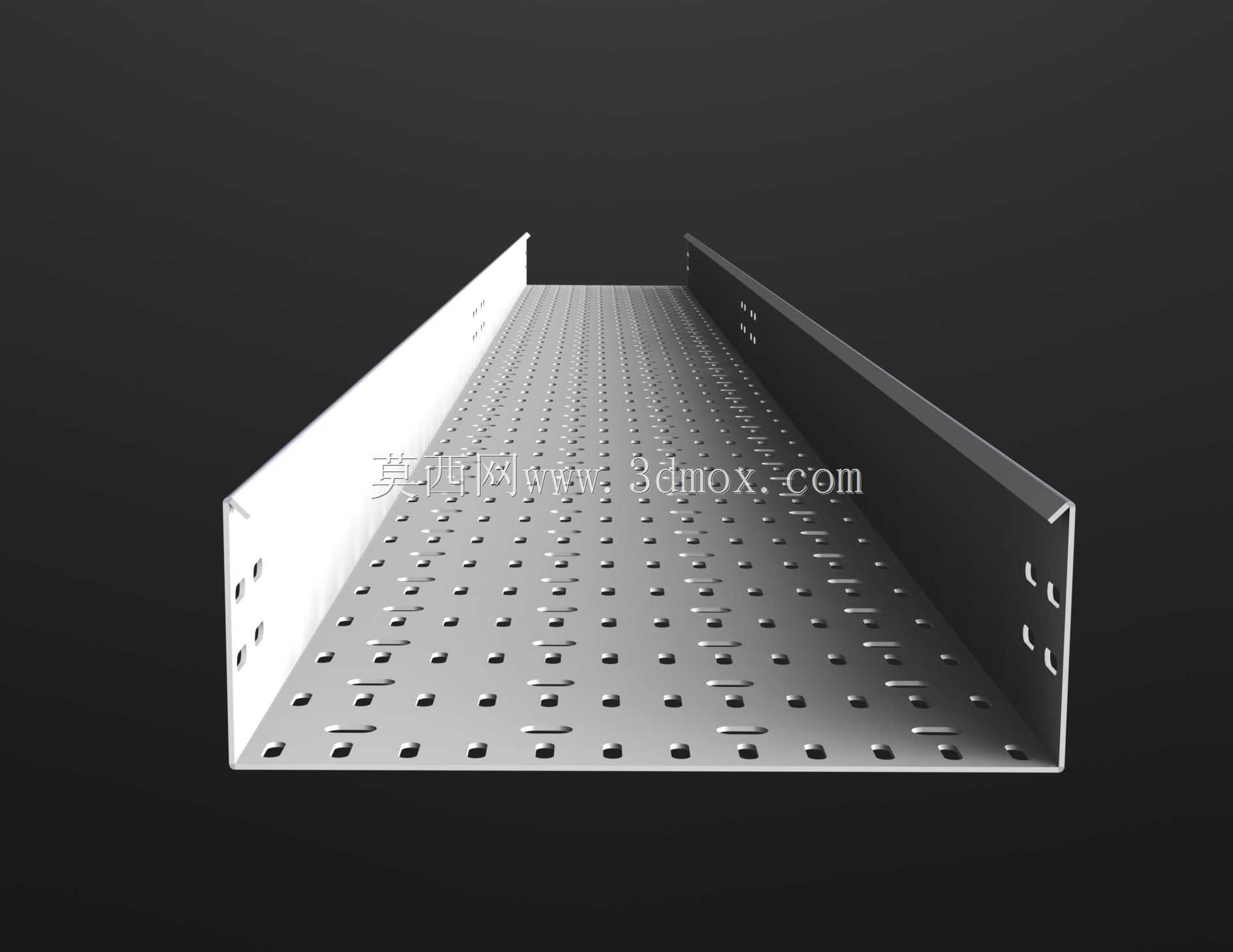

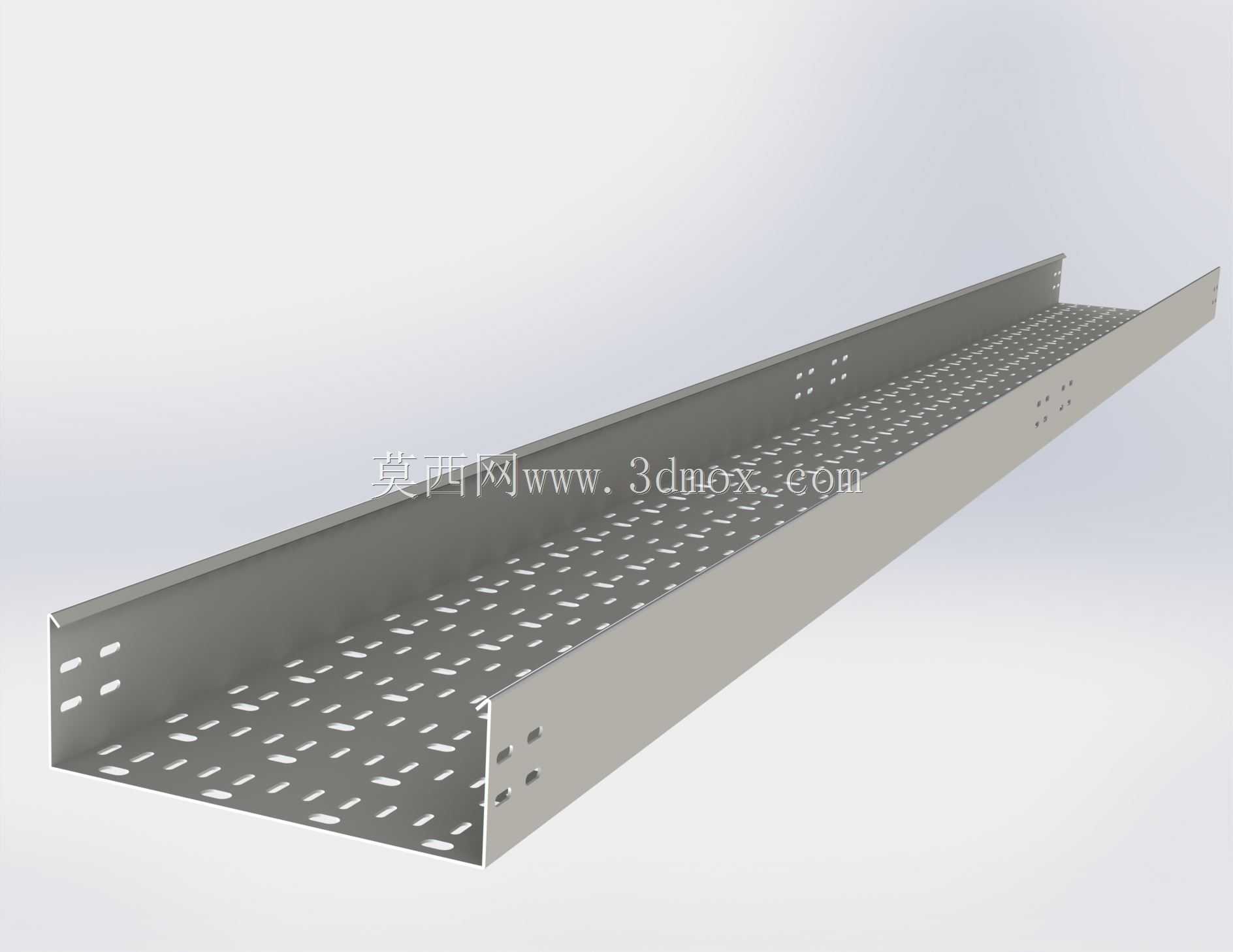

　　在工业厂房配电、数据中心机房布线、商业综合体电气敷设场景中，电缆桥架是承载各类动力电缆、控制线缆、通信线缆的核心支撑构件，替代传统穿管布线方式，大幅降低后期线缆检修、扩容的施工难度，同时规整线缆排布路径，避免线缆受外力挤压、高温烘烤出现绝缘层破损风险。本次呈现的冲孔型槽式桥架，针对常规密闭桥架散热性差、自重偏大的痛点做了结构优化，槽体底板采用等距阵列排布的长圆形冲孔设计，孔位排布沿桥架长度方向均匀分布，横向每排孔位间距与纵向孔距经过力学核算，既保证槽体承载线缆后的整体抗弯强度，又能让槽内线缆运行产生的热量通过冲孔快速散出，降低密闭槽体内积热引发的线缆老化加速问题。

　　桥架两侧的侧边采用折边工艺处理，顶部边缘做双层内卷边结构，一方面消除钢板裁切后的锐边，避免施工安装过程中划伤施工人员手部、刮破线缆外护套，另一方面通过折边形成的加强筋结构提升侧边的抗扭、抗弯性能，在大跨距安装时减少侧边变形量。桥架两端的连接端预留了标准化的螺栓连接孔位，孔位位置与通用桥架连接片的安装孔完全匹配，无需现场二次打孔即可完成多段桥架的拼接组装，拼接处的缝隙控制在2mm以内，避免线缆敷设时卡入缝隙损伤外皮。

　　从安装边界来看，该款桥架的侧边高度适配常规10kV以下动力电缆、弱电线缆的敷设弯曲半径要求，槽内净宽可容纳多根不同线径电缆分层排布，冲孔的开孔尺寸经过优化，既保证散热通风面积，又不会因开孔过大导致小型鼠类进入槽内啃咬线缆，同时冲孔边缘做了去毛刺处理，不会割伤穿线时拖拽的线缆外皮。设计过程中优先考虑了现场安装的适配性，桥架整体采用薄壁钢板一体折弯成型，相比传统焊接桥架自重降低约20%，降低吊装时的支架承重要求，吊装点位间距可适当放大，减少支架用量降低施工成本。槽体表面的冲孔排布同时兼顾了后续扎带固定线缆的需求，施工人员可直接通过底板孔位穿入扎带固定线缆，无需在槽内额外焊接固定桩，简化现场施工工序。

　　在户外场景使用时，冲孔结构可快速排出槽内积存的雨水，避免长期积水腐蚀槽体、浸泡线缆绝缘层，相比密闭式桥架更适合半户外车间、连廊区域的布线使用。桥架的连接孔位采用长圆孔设计，允许安装时存在一定的位置偏差，降低现场安装的对位难度，即使支架安装存在少量尺寸误差，也可通过长圆孔的调节量完成桥架拼接，无需切割返工。从结构受力角度分析，槽体底板的冲孔位置避开了主要受力的弯矩传递路径，不会因开孔导致槽体整体承载能力下降，在额定载荷下的挠度变形量满足电气安装施工规范要求，长期使用不会出现槽体下弯变形导致的线缆拉扯问题。侧边的冲孔预留位用于安装桥架盖板、接地跨接线等配件，无需现场钻孔即可完成配件安装，保证桥架整体的电气连通性，满足配电系统的接地保护要求。
