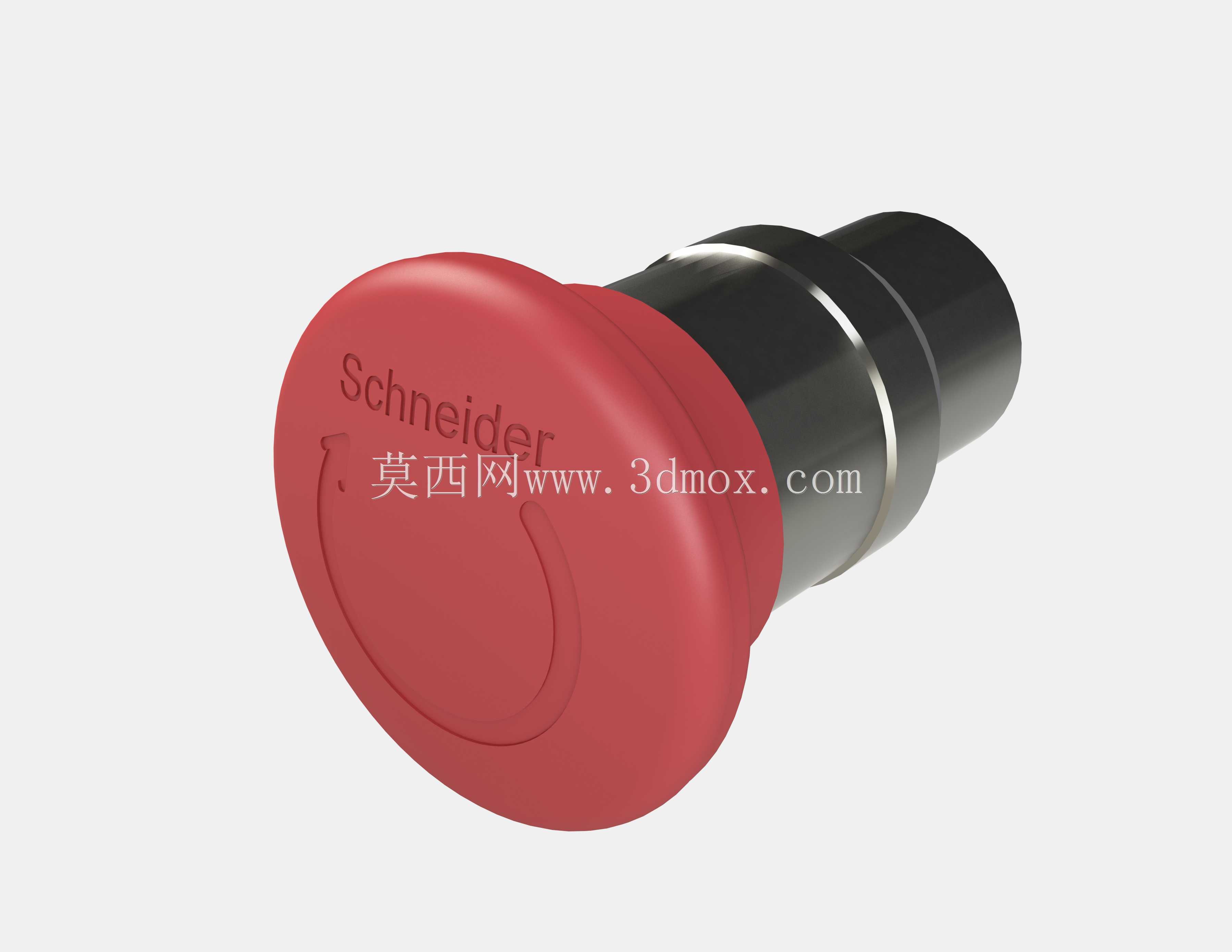

施耐德红色蘑菇头急停按钮结构设计

　　在工业设备的操作回路设计中，急停按钮是所有涉及人员操作、设备运转场景里强制要求配置的安全控件，这款红色蘑菇头急停的结构设计完全贴合工业现场的实际使用需求，从操作端的触发逻辑到安装端的适配边界，都经过了多场景的实际工况校验。日常在生产线工位旁、设备操作面板上、输送线沿线的急停点位，操作人员遇到突发状况时不需要精准定位按钮位置，手掌或手臂直接拍压就能触发停机信号，大直径的红色蘑菇头操作面就是为这种盲操作场景设计的，相比普通平头按钮，触发接触面积提升了三倍以上，哪怕操作人员戴着手套、视线受现场环境影响无法精准对准，也能可靠触发停机指令。

　　从结构设计逻辑来看，按钮的操作头采用圆弧过渡的蘑菇造型，边缘没有尖锐棱角，拍压时不会对操作人员的手部造成磕碰损伤，红色的操作头配色符合工业安全控件的色彩规范，在设备面板上辨识度极高，哪怕现场光线条件一般，也能快速定位急停控件的位置。按钮的触发行程做了分段设计，初始按压阶段有明显的阻尼反馈，当按压到触发阈值位置时会有清晰的档位触感，同时内部的触点结构会完成常闭触点断开、常开触点闭合的信号切换，这种明确的触感反馈能让操作人员第一时间确认急停指令已经成功触发，避免因为按压行程不足导致设备未及时停机的安全隐患。

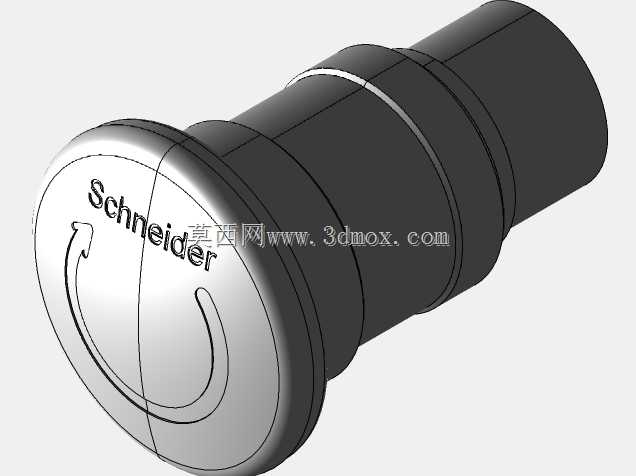

　　安装结构部分采用标准的工业面板安装规格，安装柱的直径适配行业通用的面板开孔尺寸，安装时不需要额外定制开孔模具，直接在设备面板、操作盒上开出对应尺寸的安装孔，通过后部的锁紧螺母就能完成固定，安装边界预留了足够的接线空间，后部的接线端子区域和安装螺母之间有足够的操作间隙，现场接线时不需要额外拆解按钮结构，直接在面板后部就能完成导线压接与固定。按钮的整体结构做了防尘密封设计，操作头和安装柱之间的配合间隙做了密封处理，能够适配车间内多粉尘、少量切削液飞溅的工况，不会因为粉尘进入按钮内部导致触点接触不良、操作卡滞的问题。在设备选型阶段，这款急停按钮可以直接适配各类生产设备、自动化生产线、起重设备、输送设备的安全回路设计，安装时只需要确认面板开孔尺寸匹配、后部接线空间满足安装要求即可，模型的结构细节完整还原了实物的装配关系，包括操作头的复位弹簧结构、触点模块的安装位置、锁紧螺母的螺纹规格都和实物一致，在做设备面板三维布局时，可以直接调用这个模型进行干涉检查，确认按钮安装后和周边的控件、柜门结构、内部走线槽之间不会出现装配干涉，避免实际加工面板后出现安装尺寸不匹配的问题。

　　很多新手工程师在做设备操作面板布局时，容易忽略急停按钮的操作空间预留，这款模型的外形尺寸完全按照实物比例建模，在布局时可以以模型为基准，在按钮周边预留足够的操作空间，确保拍压急停时不会碰到周边的其他操作按钮，避免误触发其他操作指令。另外按钮的操作头旋转复位结构也在模型中做了还原，急停触发后需要顺时针旋转操作头才能完成复位，这种结构设计能避免设备因为现场振动、意外触碰导致的误复位，必须由现场人员确认安全隐患排除后，手动操作才能让设备恢复待机状态，从结构层面杜绝了安全隐患。
