贴片式HC-49S封装晶振电子元件结构

　　做消费类电子板卡设计快十年，HC-49S封装的贴片晶振是板上最常见的时基元件之一，这次做的这个结构模型，完全是照着实际量产的贴片晶振实物逆向测绘来的，先从实际应用场景说，这类晶振基本覆盖了所有需要稳定时钟源的板卡场景，小到USB外设、蓝牙模块、单片机最小系统，大到工业控制板卡、消费类家电主控板、低端网络设备，只要是对时钟精度要求在ppm级、成本控制比较严的场景，基本都会选这个封装的晶振，比圆柱晶振的贴片适配性好，又比有源晶振成本低一大截，是板卡BOM里的常客。

　　从实际用途来说，这个元件的核心作用就是给板上的主控芯片提供稳定的基准时钟频率，所有数字电路的时序逻辑都要靠这个基准来同步，要是晶振的参数不对或者安装出问题，整个板卡的逻辑都会跑飞，轻则通讯失败、功能异常，重则直接无法启动，所以别看这个元件个头小，在板上的权重一点都不低。

　　再说到功能特性，HC-49S贴片晶振属于无源晶振，本身不需要额外供电，靠外接的谐振电容配合芯片内部的振荡电路就能起振，这个封装的晶振频率覆盖范围很广，从几MHz到上百MHz都有对应型号，温度稳定性、频率公差都能满足绝大多数民用、工业级非高精度场景的需求，而且贴片封装的设计能完全适配SMT回流焊工艺，不需要人工插件，能大幅提升板卡的生产效率，降低人工成本，这也是它能被大规模应用的核心原因之一。

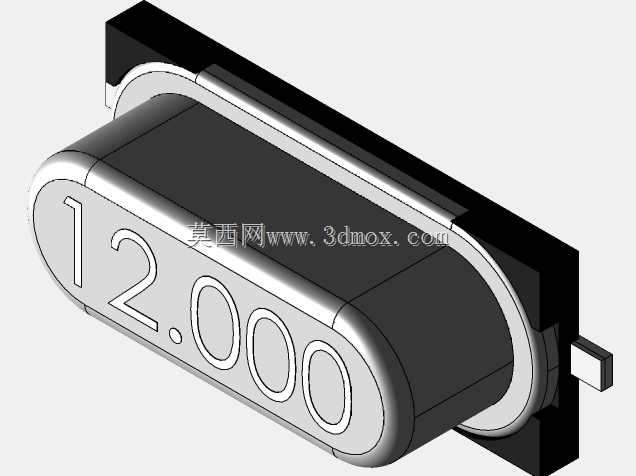

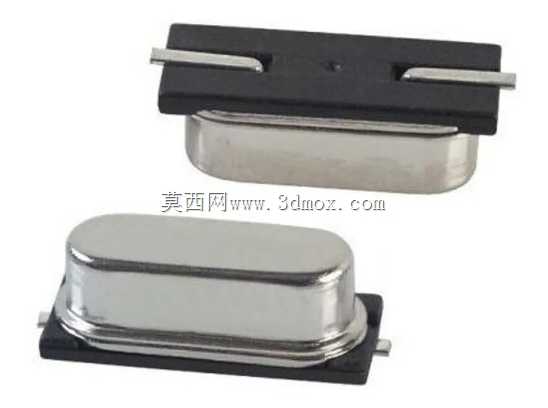

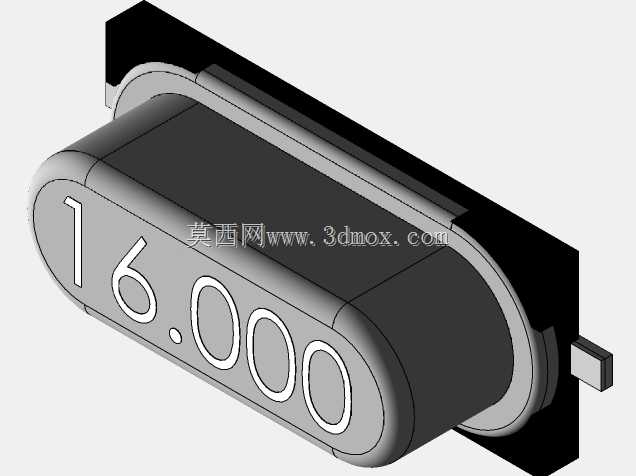

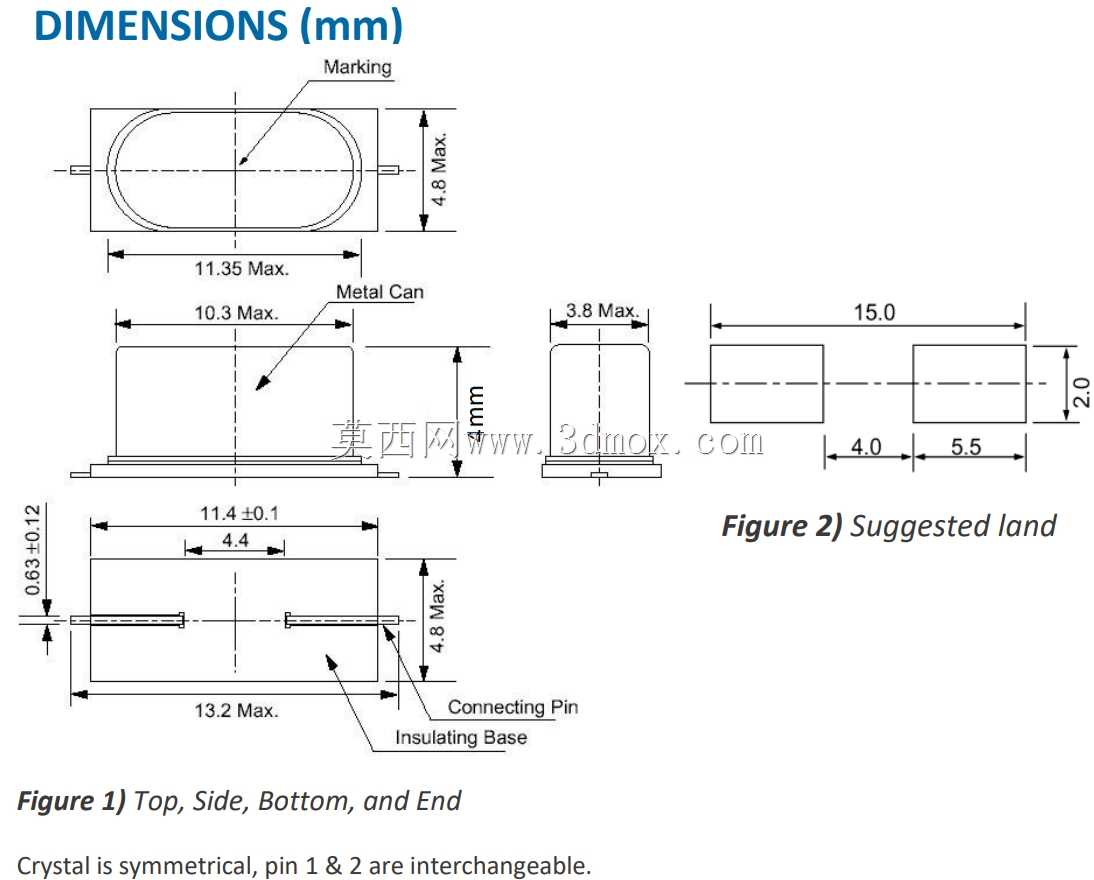

　　设计这个三维模型的时候，首先是严格卡实物的安装边界，首先是焊盘的位置和尺寸，完全按照行业通用的HC-49S SMD封装的焊盘规范来做，两个引出端的间距、焊盘的长宽、伸出本体的长度都和实物完全一致，不会出现画完PCB之后元件装不上的问题；然后是本体的尺寸，金属密封外壳的弧度、黑色塑封基座的厚度、整体的高度都做了1:1还原，做结构堆叠的时候，能准确评估这个元件和周边结构件、上层屏蔽罩的间隙，不会出现后期打样之后元件顶壳、和屏蔽罩干涉的问题。建模的时候特意把金属外壳和基座做了分件，能清晰看到内部的封装结构逻辑，金属外壳是冲压成型之后和基座密封焊接的，起到电磁屏蔽和机械保护的作用，避免内部的石英晶片受外界电磁干扰、机械振动影响频率稳定性，基座部分用的是耐高温的塑封材料，能承受回流焊的高温不会变形，两个引出电极是从基座内部直接连到内部晶片的，导电性能稳定，焊接可靠性高。

　　实际做板卡选型的时候，这个封装的晶振要注意几个安装边界的问题，首先是高度方向，不同厂家的HC-49S晶振高度会有一点偏差，基本在3.5mm到4.5mm之间，这个模型取的是行业通用的中间值，做结构设计的时候如果空间特别紧张，要留够0.5mm的安全间隙，避免公差累积导致干涉；然后是焊盘周边的禁布区，晶振下方尽量不要走高速信号线，避免干扰时钟信号，模型里也把本体覆盖的区域做了明确的标识，做PCB布局的时候能直接参考；还有就是晶振的摆放方向，尽量让两个焊盘的方向和过炉方向平行，减少回流焊的时候出现立碑、偏移的焊接缺陷，模型的电极方向也和实物完全一致，能直接用来做PCB封装的对位参考。

　　很多刚入行的硬件工程师画封装的时候容易把HC-49S的贴片封装和直插的搞混，直插的HC-49S是两个长引脚插过PCB焊接，贴片的是电极直接贴在PCB表面焊盘上，安装高度、占用的PCB面积都不一样，这个模型完全还原了贴片版本的所有结构细节，不管是用来做PCB封装校验、结构堆叠验证，还是做板卡的整机装配模拟，都能直接用，不会出现尺寸偏差导致的生产问题。另外建模的时候也考虑了不同渲染场景的需求，金属外壳的金属质感、黑色基座的哑光塑封质感、电极的镀锡金属质感都做了对应区分，做产品爆炸图、装配示意图的时候能直接调用，不需要再额外调整材质参数。

　　从生产装配的角度来说，这个封装的晶振对SMT工艺的兼容性很好，只要焊盘设计按照规范来，回流焊的温度曲线设置合理，焊接良率能达到99.5%以上，不需要额外的特殊工艺处理，而且本身的机械强度也足够，能承受常规的板卡振动、跌落测试，不会出现内部晶片损坏、引脚脱落的问题，适合大规模量产的产品使用。做这个模型的时候也特意核对了多个主流厂家的HC-49S贴片晶振的规格书，把不同厂家的尺寸公差都做了融合，取的是行业通用的公称尺寸，不会偏向某一个特定厂家的规格，通用性更强，不管是选型哪个品牌的同封装晶振，这个模型都能适用。
