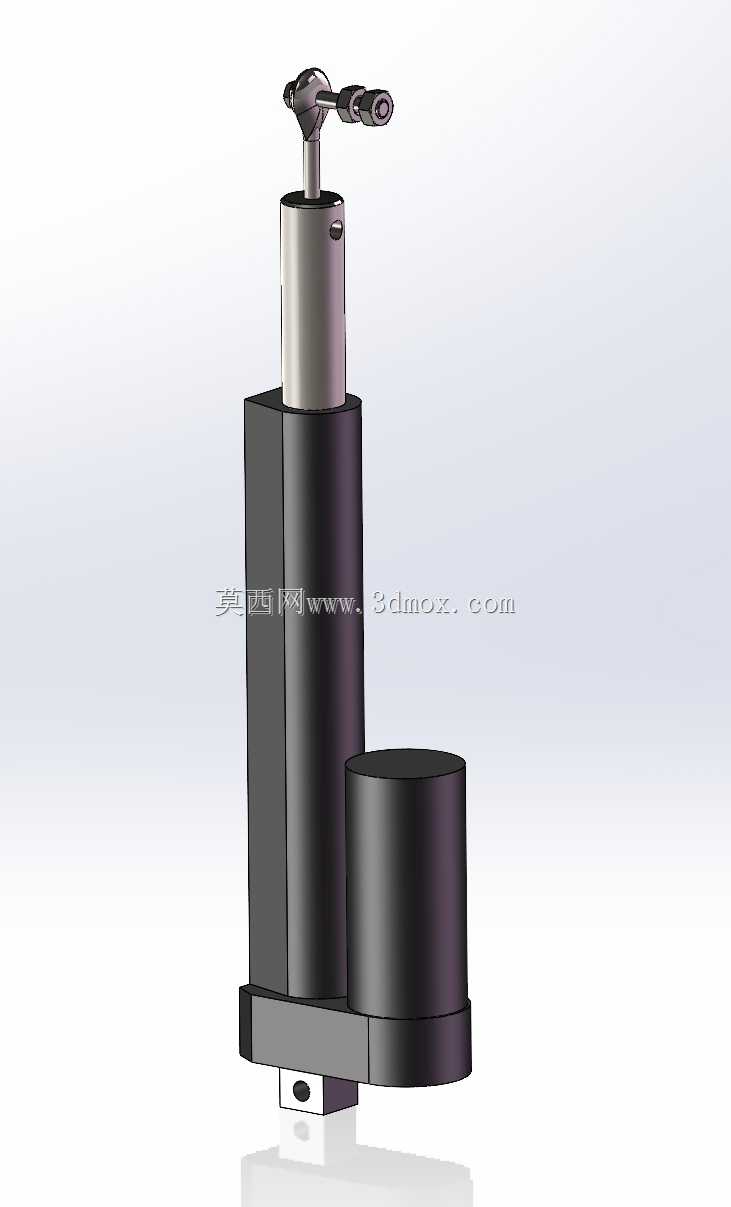

带鱼眼轴承的紧凑型线性推杆执行机构

　　这款线性执行机构属于直线往复运动类的力输出元件，在各类需要直线推拉动作的设备场景中应用十分广泛，小到小型自动化设备的工位切换、工装夹具的夹紧松开，大到户外光伏支架的角度调节、小型特种作业装备的动作执行，都能见到这类结构的身影。和常见的气缸、液压缸相比，这类电动推杆结构不需要配套复杂的气源、液压站管路，整体集成度更高，安装布置的灵活度也更强，尤其适合空间紧凑、不便于布置流体管路的作业场景。

　　从结构设计来看，这款执行器采用了集成式的布局，驱动电机侧置在主体套筒旁，有效压缩了整体轴向长度，相比同轴式的推杆结构，在安装空间的轴向尺寸受限的场景下适配性更好。主体的承载套筒采用方形与圆形结合的截面设计，方形段可以在安装时提供更好的防转定位面，降低安装过程中额外设计防转结构的工作量，圆形的驱动端壳体则可以更好地容纳传动组件，兼顾结构强度与内部空间利用率。

　　输出端配置的鱼眼轴承是这款结构的一个实用设计点，在实际设备运行中，很多推拉动作的受力点并不是完全沿着推杆轴向的，往往会存在一定角度的偏载，如果采用刚性的直连接头，偏载带来的径向力会直接作用在推杆的内部传动副上，长期运行会加速丝杆、导向套的磨损，甚至出现推杆卡滞、密封件提前失效的问题。鱼眼轴承的存在可以自动适配一定范围内的角度偏差，将偏载带来的径向力抵消在连接端，保证内部的传动组件始终承受接近纯轴向的载荷，大幅提升机构的运行寿命。如果应用场景中受力完全沿轴向，不需要角度补偿，也可以直接拆除鱼眼轴承，更换为常规的刚性接头，结构本身预留了标准的连接接口，不需要对主体结构做额外修改就能适配不同的连接需求。

　　从安装边界来看，这款执行器的底部设置了标准的铰接安装位，既可以采用底部铰接、端部铰接的浮动安装方式，适配需要随动作摆动的安装场景，也可以通过底部的方形定位面做刚性固定，满足固定工位的直线推拉需求。整体外形没有突出的尖锐结构，所有外部棱边都做了圆角过渡，在安装布线时不会刮伤配套的线缆，外壳的阶梯式设计也可以方便地加装防尘罩、防护套等外围配件，适配多粉尘、有少量溅水的工业作业环境。

　　在功能特性上，这款推杆的内部传动采用丝杆副结构，运行过程中传动平稳，输出力的线性度好，不会出现气缸类元件常见的爬行、冲击问题，在需要精准控制推力或者位移的场景下，搭配外置的位移传感器就能实现较高精度的位置控制。导向部分采用了长行程的导向套结构，推杆伸出后依然有足够的导向长度支撑，不会出现侧翻、别劲的问题，即使承受一定的侧向载荷也能保持顺畅运行。顶部的手动操作结构可以在断电或者调试状态下手动调整推杆的伸出长度，不需要额外拆卸结构就能完成设备调试、故障复位等操作，现场使用的便利性较强。

　　在实际选型适配时，需要注意结合实际的安装空间确认推杆的缩回长度、伸出行程是否满足需求，这款结构的侧置电机布局会占用一定的径向安装空间，在做结构布局时需要预留出电机侧的安装与散热空间，避免电机与周边结构件产生干涉。连接端的鱼眼轴承有标准的连接尺寸，可以和多数常规的设备安装接头直接适配，不需要单独定制转接件，能有效缩短设备的设计与装配周期。整体结构的受力件都采用了等强度的设计思路，在保证足够承载能力的前提下尽可能压缩了整体体积，不会出现不必要的结构冗余，对于需要控制设备整体重量的移动类设备场景也有较好的适配性。
