八通道USB控制继电器模块结构设计

　　这款八通道USB继电器模块，是面向小型工控场景、实验室自动化测试、桌面级设备电控改造开发的集成式电控执行单元，核心搭载8路单刀双掷继电器，单路最大可承载7A的开关电流，支持12V与24V两种常见工控供电规格适配，板载USB接口采用CDC类通信协议，可直接通过上位机指令实现每一路继电器触点的独立通断控制，无需额外搭配专用通讯采集板卡，大幅降低小型电控系统的搭建门槛。

　　从实际应用场景来看，这类模块常被用于小型自动化测试台的待测设备供电通断控制、实验室多组实验回路的远程切换、智能家居改造中的强电回路弱电控制、桌面级小型流水线的工位触发信号联动，甚至是个人DIY电控项目里的多负载独立控制，相比传统的分立继电器搭线方案，集成化的模块设计省去了继电器底座接线、驱动电路焊接、通讯模块转接的繁琐工序，直接通过USB线连接主控设备即可完成部署，对于需要快速搭建验证性电控系统的工程师来说，能压缩至少六成的接线与调试时间。

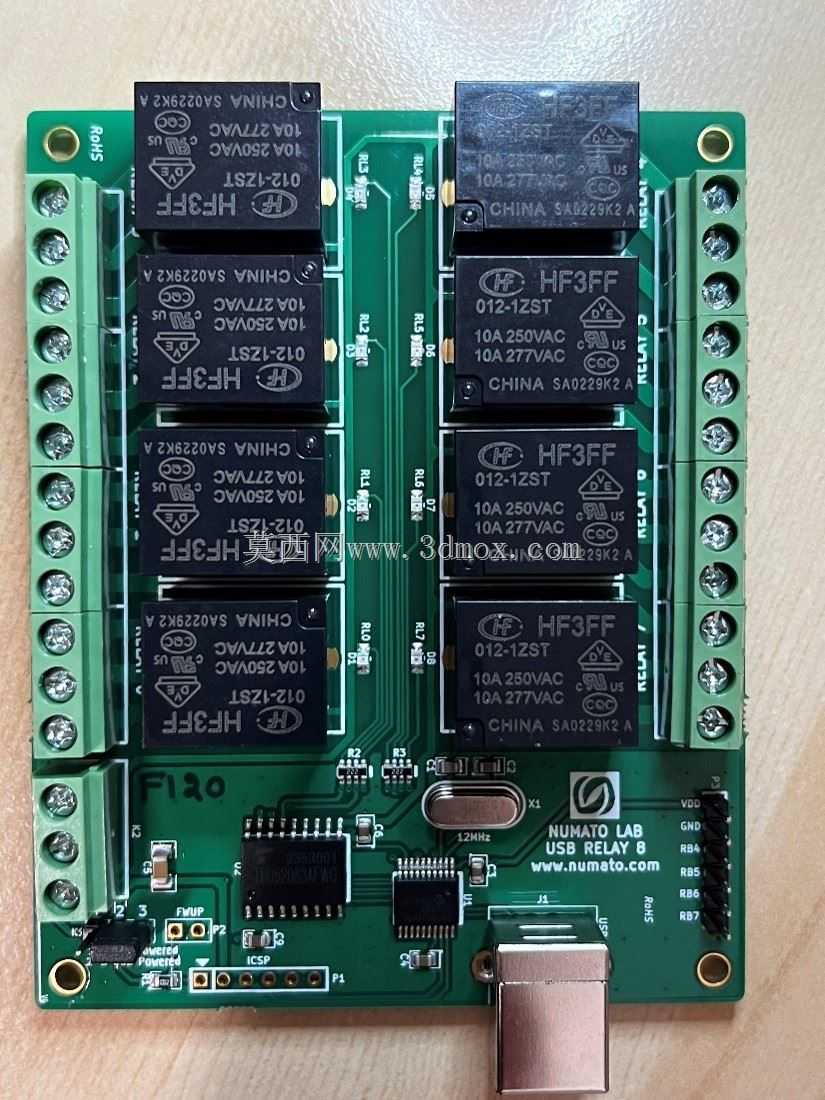

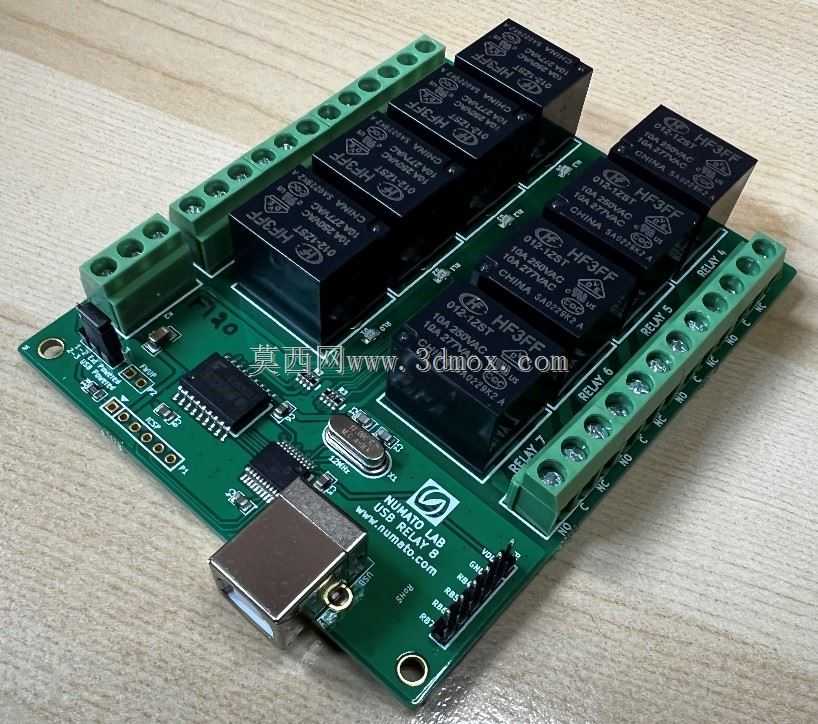

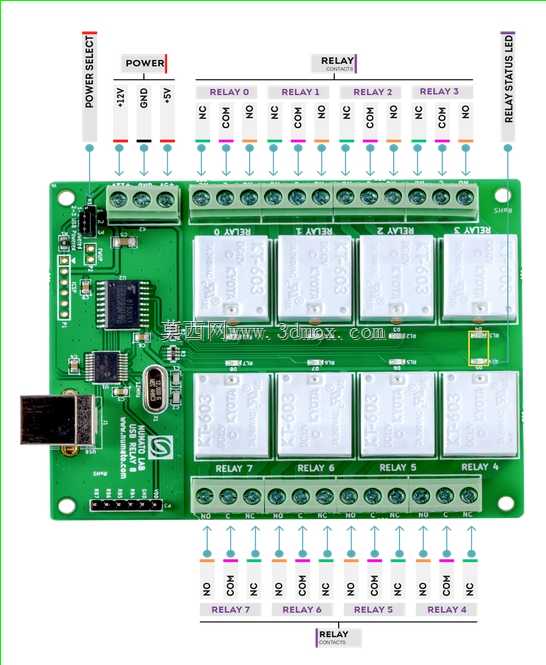

　　在功能特性设计上，板载的每一路继电器都对应独立的状态指示LED，可直观显示当前通道的通断状态，方便现场调试时快速排查通道故障；两侧布置的绿色螺钉式接线端子排，分别对应每一路继电器的常开、常闭、公共触点，接线时可直接将导线插入端子拧紧螺钉完成固定，无需额外压接冷压端子，适配0.5-2.5平方毫米的多股铜芯导线，完全满足常规低压电控回路的载流需求；板载的USB接口采用B型方口设计，相比Micro USB接口拥有更好的插拔寿命与连接稳固性，避免设备运行过程中因震动导致的通讯中断；板上集成了继电器驱动芯片与电源滤波电路，无需外部额外提供驱动电源，仅通过USB接口的供电即可完成通讯与继电器驱动的基础供电，若驱动大功率负载时也可通过板上预留的外接电源端口接入独立供电，避免USB端口供电不足导致的继电器吸合不稳定问题。

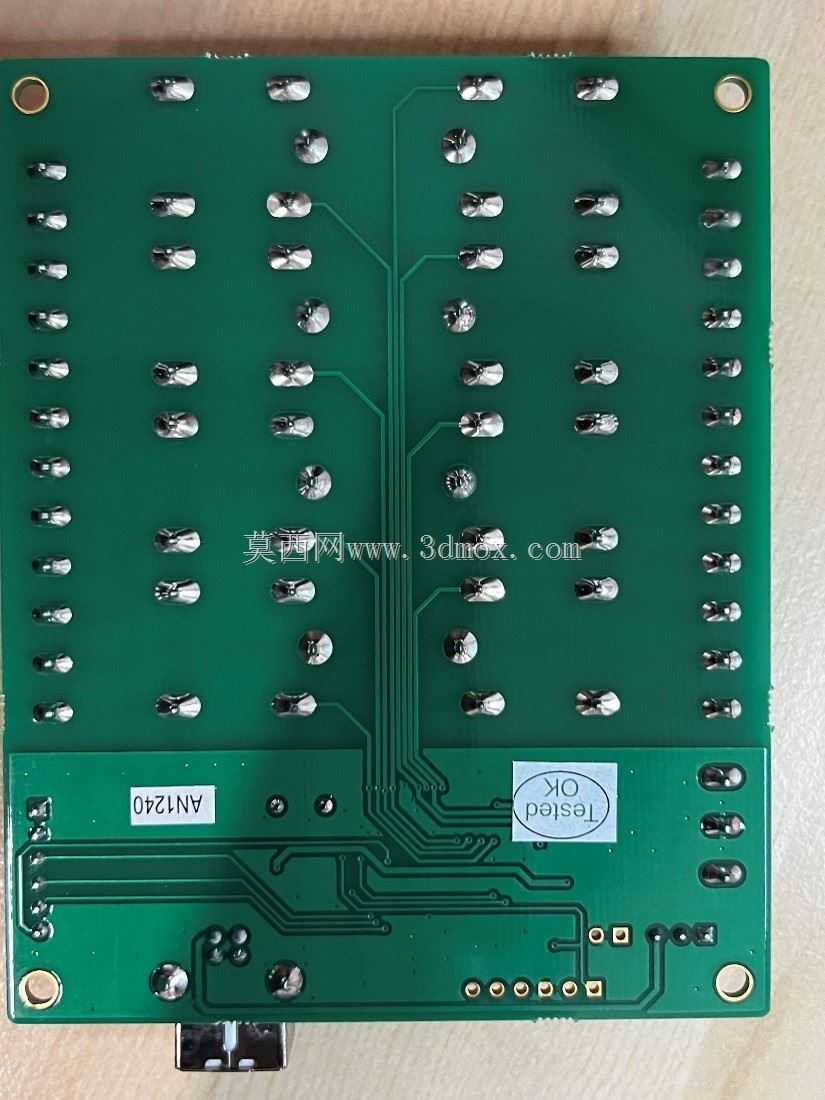

　　从结构设计思路来看，整个模块采用PCB作为承载基体，所有元件采用直插与表贴混合布局，8个继电器沿PCB长度方向等距排列，预留足够的散热间隙，避免多继电器同时吸合时热量堆积导致的元件寿命衰减；接线端子排沿PCB两长边布置，接线方向垂直于PCB板面，安装后导线可从两侧顺向引出，不会与上方的继电器本体产生干涉；USB接口布置在PCB短边的一端，通讯线缆可从端部引出，适配导轨安装、桌面平放、螺丝固定等多种安装方式；PCB四个角预留了直径3.2mm的安装固定孔，可直接用M3螺丝将模块固定在安装板、电控箱内壁或者定制支架上，固定孔位周边做了铺地隔离，避免螺丝拧紧时造成PCB线路短路。

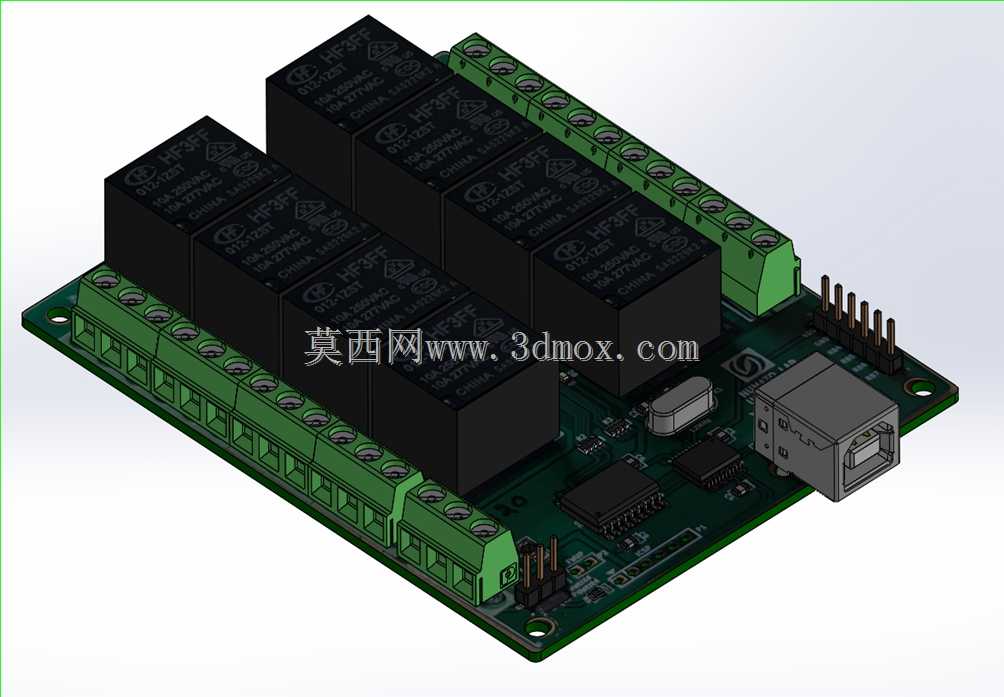

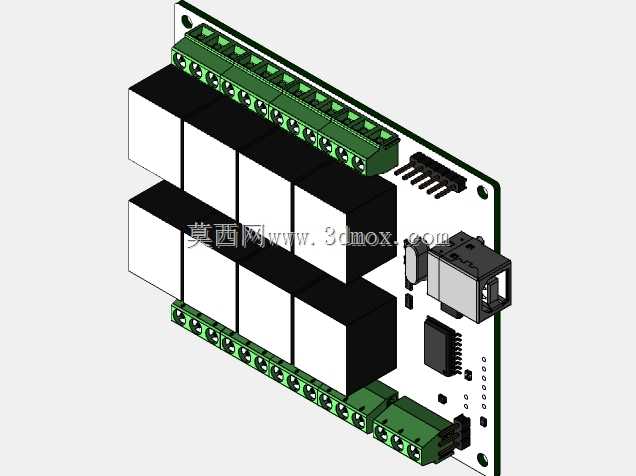

　　外形尺寸方面，模块整体长度为3.94英寸，宽度为3.14英寸，整体高度为0.78英寸，换算为公制尺寸约为长100mm、宽80mm、高20mm，安装时需预留至少120mm*100mm的平面安装空间，两侧接线端子需额外预留30mm的导线弯曲与接线操作空间，端部USB接口处需预留20mm的线缆插拔空间；若采用导轨安装方式，可搭配标准35mmDIN导轨卡扣固定在电控箱内，模块底部与导轨之间预留2mm间隙，避免PCB背面焊点与导轨接触造成短路。在进行三维建模时，所有元件的高度差都做了精准还原，继电器本体的凸起高度、接线端子的压线螺钉高度、USB接口的插接深度都与实物一致，可直接用于电控箱的布局干涉检查、安装支架的配套设计、设备整体的装配模拟，避免实际加工安装时出现元件干涉、接线空间不足的问题。

　　在实际选型使用时，需要注意每一路的负载电流不能超过额定的7A，若控制感性负载需额外搭配浪涌吸收元件，避免触点断开时的反向电动势击穿驱动电路；模块的工作环境温度需控制在-10℃到55℃之间，避免高温环境下继电器线圈绝缘老化加速；PCB板表面做了阻焊层处理，但不具备防水防油能力，不能在有凝露、油污飞溅的场景下直接使用，若需在恶劣环境下使用需额外搭配防护外壳。
