欧姆龙小型信号继电器三维结构模型

　　在工业自动化控制回路、小型电子设备信号切换场景里，这类小型信号继电器的应用覆盖度极高，从PLC输出端口的信号放大、低压控制回路的通断切换，到消费电子、测试仪器里的线路切换，都能见到同规格产品的身影。做这类元件的三维建模，首先要考虑的是实际选型安装时的边界匹配问题，不能只做外观示意，要把引脚间距、本体凸台、卡扣位置这些和装配直接相关的结构做准，不然导入整机装配时很容易出现干涉，给后续结构评审添麻烦。

　　从实际功能来看，这类继电器属于电磁式信号继电器，核心作用是用小电流控制回路驱动大电流负载回路的通断，同时实现控制端与负载端的电气隔离，避免强电侧的干扰串入弱电控制回路，影响主控板卡的运行稳定性。建模时首先还原的是内部电磁驱动部分的外部占位：线圈部分的塑封外壳、衔铁动作的外部结构预留，还有触点引出端的引脚成型角度，这些细节如果做的偏差大，后续做PCB封装匹配时就会出现引脚对不上焊盘的问题，很多新手建模容易忽略引脚的折弯弧度，实际生产里直插式继电器的引脚都有标准的成型角度，既保证插件时能顺利过孔，也能在波峰焊时保证焊锡爬升的高度符合工艺要求。

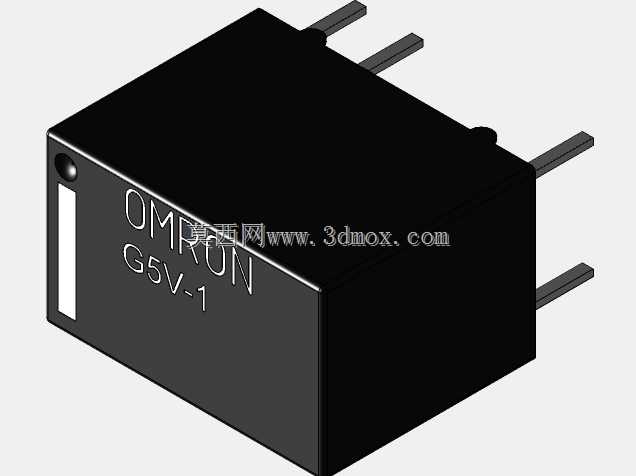

　　外形尺寸上，这类G5V系列的小型继电器本体宽度、高度都有严格的行业通用规格，建模时按照实际样品的实测尺寸还原，本体侧面的标识凹槽、顶部的型号印刷区域的凹凸结构都做了还原，不是单纯的贴图处理，方便后续做渲染出图或者装配爆炸图时能清晰展示产品细节。安装边界方面，除了引脚的跨距，还要考虑继电器周边的安全间隙：继电器本体和周边电容、电阻等元件的最小电气间隙，插拔继电器时需要预留的手指操作空间，还有继电器底座如果搭配插座使用时的配合尺寸，这些都在建模时做了对应的结构预留，不会出现模型导入装配后，周边元件放不下的情况。

　　设计思路上，没有做过度的细节简化，也没有冗余的内部结构堆砌——毕竟对于结构设计选型来说，不需要还原线圈的绕线、触点的镀金层这些不可见结构，只需要把所有和装配、干涉检查、外观校验相关的外部结构做精准即可。比如本体侧面的脱模斜度，实际注塑件都会有1度左右的脱模斜度，建模时没有做成纯直角的方块，还原了注塑件的真实工艺特征；引脚的根部和塑封本体结合的位置，做了对应的封胶凸台结构，和实际产品的注塑封胶位置一致，不会出现引脚直接穿入本体的失真效果。

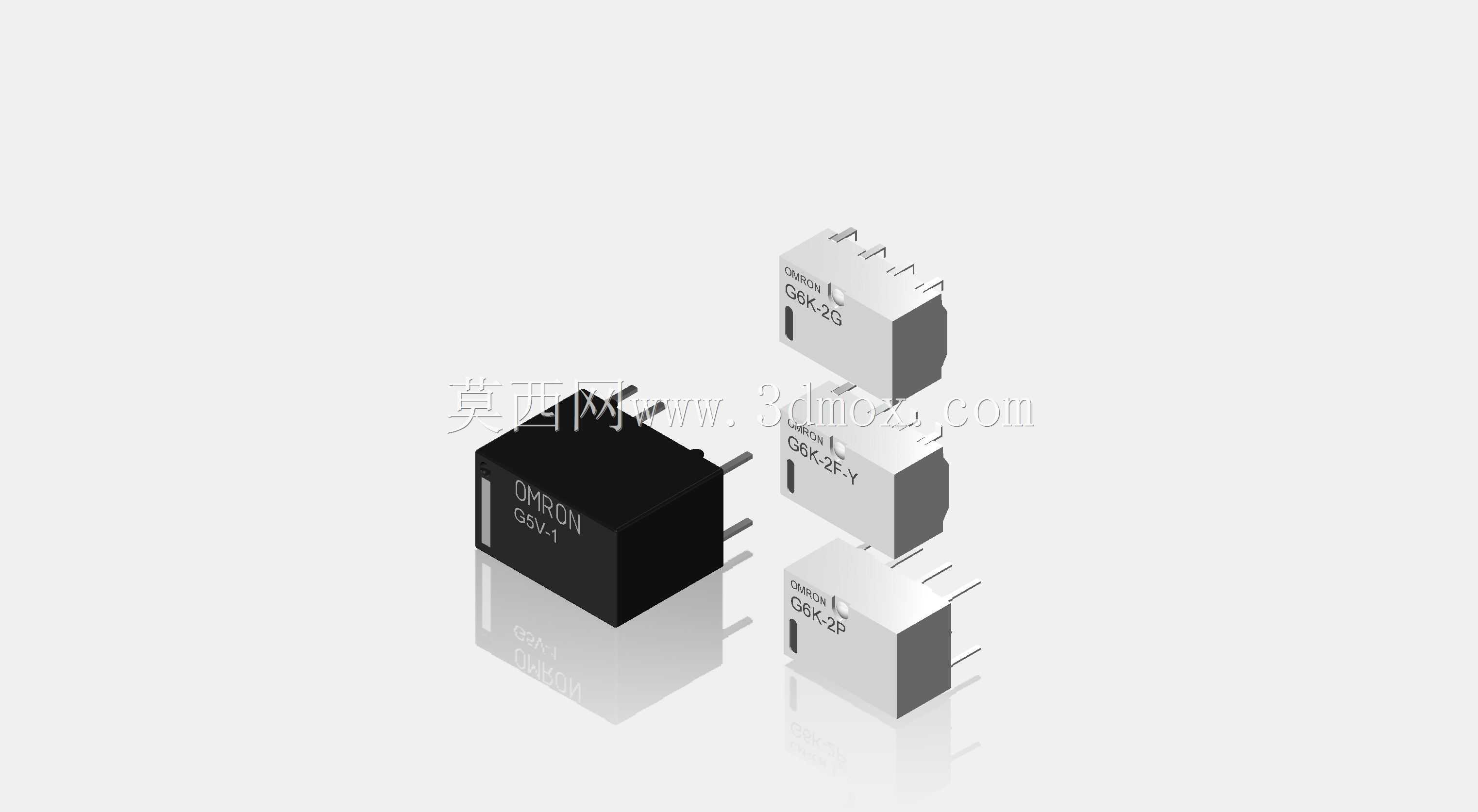

　　在不同应用场景里，这类继电器的安装方式也有区别，有的是直接焊在PCB板上，有的是搭配继电器插座做导轨安装，建模时把直插引脚的尺寸做了标准化处理，既可以直接用于PCB直插的装配仿真，也可以通过搭配标准插座模型，实现导轨安装场景的装配演示。另外，模型的外观分色也按照实际产品做了区分：黑色的线圈塑封部分、白色的触点侧塑封部分、金属引脚的不同表面处理区域，都做了对应的材质区分，方便后续做渲染时快速赋予材质，不需要再重新拆分零件。

　　很多工程师在做整机结构设计时，容易忽略这类小型电气元件的准确建模，随便找个方块代替，等到打样回来才发现继电器高度超过了外壳的内部净空，或者引脚位置和PCB走线冲突，导致需要改板，耽误项目进度。这个模型的所有外部尺寸都经过实际样品核对，安装孔位、引脚位置、本体凸台的尺寸公差都控制在工业设计允许的范围内，直接导入装配文件就能用于干涉检查、布局校验，不需要再反复核对尺寸修正模型。对于做电气控制柜设计、小型电子设备结构设计的工程师来说，这类准确的元件模型能大幅减少前期布局的错误率，提升设计效率，避免后期打样出现装配问题。
