工业设备操作控制面板结构设计

　　这款操作控制面板的三维结构设计，核心面向中小型自动化产线的单机设备操控需求，常见应用场景涵盖小型装配工位、非标检测设备、实验台架的本地操作端，安装位置多设置在设备主机侧方或者独立立式支架上，方便操作人员在设备旁完成启停、模式切换、参数微调等操作，无需往返中控室即可完成常规作业交互。

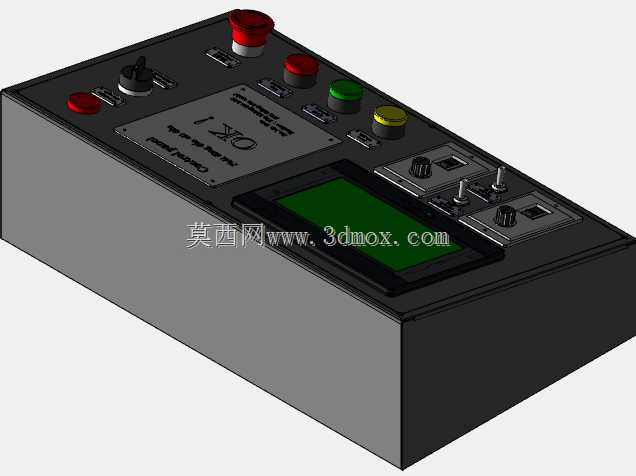

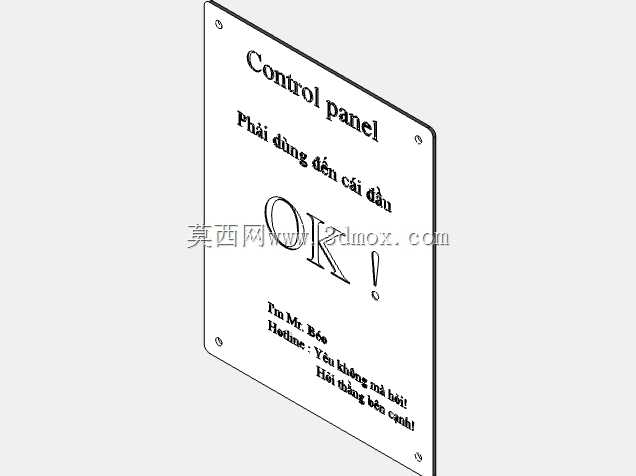

　　从实际用途来看，该面板整合了设备运行全流程的本地操作入口，不同颜色的按钮对应不同操作逻辑：红色带保护帽的按键对应急停功能，安装位置在面板左上角最易触达的区域，符合安全操作规范中急停元件的布置要求，操作人员在突发状况下可第一时间触发设备断电停机；其余红色按钮对应设备停止、故障复位功能，绿色按钮对应设备启动、运行确认功能，黄色按钮对应模式切换或者预警确认功能，旋钮元件则用于手动/自动模式切换、参数档位调节，面板中部嵌入的显示屏用于实时展示设备运行参数、故障代码、当前工位状态，下方的拨码开关与调节旋钮可完成参数微调、点位确认等操作，面板上预留的标识牌区域可粘贴功能说明、操作指引，方便现场人员快速识别各元件功能。

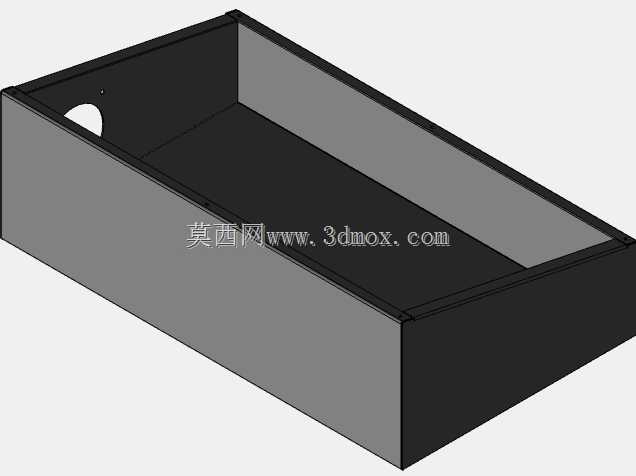

　　设计过程中优先考虑操作的人机工程学逻辑，整体采用卧式盒体结构，盒体主体采用冷轧钢板折弯焊接成型，表面做喷塑处理兼顾耐磨与绝缘性能，上盖与底座采用螺丝可拆卸连接，方便后期内部元件检修与线路整理。所有操作元件的布置高度差经过反复调整，急停按钮凸起高度高于其余操作元件12mm，避免日常操作中误触，其余按钮与旋钮的操作面高度保持一致，操作时手部移动轨迹符合人体手腕自然活动范围，长时间操作不易产生疲劳。显示屏采用下沉式安装，屏幕表面与面板上盖平面保留2mm的高度差，可避免外力磕碰直接损伤屏幕表面，屏幕周边做圆角处理，减少积灰死角，日常清洁维护更便捷。

　　外形尺寸方面，整体盒体长度控制在320mm，宽度200mm，高度110mm，属于紧凑型操作盒尺寸，既可以直接嵌入设备主机的侧方面板安装，也可以搭配悬臂支架做悬挂式安装，安装边界预留了足够的走线空间，盒体后侧开设有2个直径20mm的穿线孔，配套防水格兰头可满足车间常规环境的防尘防水要求，内部预留的安装导轨可固定端子排、小型继电器等辅件，线路从元件引脚到端子排的走线距离不超过80mm，可减少线路杂乱带来的干扰问题，也方便后期故障排查。盒体底部预留了4个M5的安装孔位，孔位间距符合通用操作盒安装标准，可直接适配市面上多数标准悬臂组件、立式安装支架，无需额外做安装孔位改造。

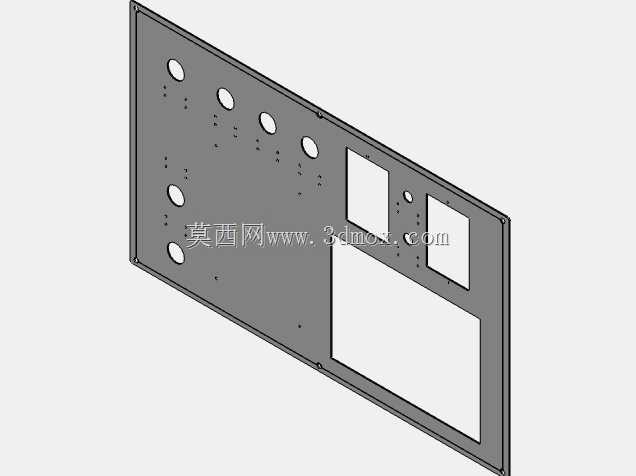

　　结构设计上充分考虑元件的安装兼容性，所有按钮、旋钮、显示屏的安装开孔尺寸均采用工业标准尺寸，可直接适配市面上主流品牌的同规格元件，后期如果需要更换不同品牌的元件，无需重新加工面板开孔，降低维护替换成本。面板上的元件排布按照操作频率做分区，高频操作的启动、停止按钮布置在右手操作区域，调节类旋钮布置在显示屏下方靠近屏幕的位置，方便操作人员观察屏幕参数的同时完成调节操作，急停按钮布置在左上角不受其他元件遮挡的位置，任何角度都可以快速触达。盒体内部做了分区设计，强电线路与弱电信号线路分别从两侧走线槽排布，避免信号干扰影响显示屏数据传输的稳定性，接线端子区域预留了20%的备用点位，方便后期扩展功能时增加线路。

　　从实际落地应用的角度出发，这款控制面板的结构设计兼顾了加工工艺性与使用实用性，折弯成型的盒体加工难度低，普通钣金加工厂即可完成生产，无需开模，小批量制作成本可控，表面喷塑处理可适应车间多粉尘、少量油污的使用环境，日常擦拭清洁即可保持外观整洁。所有元件的安装位置都预留了足够的操作空间，按钮之间的中心间距不小于30mm，佩戴劳保手套操作时也不会出现误触相邻按钮的问题，旋钮的操作扭矩设置在合理范围，调节时阻尼感清晰，不会出现过松误转或者过紧操作费力的问题。
