工业级立式PC金属板柜结构设计

　　这款立式PC金属板箱主要面向工业现场工控设备搭载、电源配套管控场景设计，可直接落地安装在生产车间控制室、设备旁侧电气隔间、中小型配电机房内，承担工控主机收纳、电源模块排布、前端操作交互、线路规整防护的核心作用，区别于普通商用电脑机箱，其结构强度、防护等级、安装兼容性都针对工业环境做了定向适配。

　　从实际使用场景来看，这类柜体常用来搭载工业PC主机、电源变压器模块、信号转接端子、小型空开组件，正面预留的操作区域可集成电源开关、状态指示灯、调试接口，无需打开柜门即可完成基础启停操作与状态查看，上部带观察窗的舱段可放置显示屏或状态指示面板，方便运维人员快速掌握设备运行状态，下部封闭舱段则用来放置主机、电源等核心部件，避免车间粉尘、切削液飞溅直接接触内部元器件。

　　设计思路上整体采用拼装式钣金框架结构，主框架使用标准工业机柜铝型材立柱做支撑，外侧覆盖冷轧钢板折弯成型的壁板，立柱与壁板之间通过预装的卡扣与紧固件连接，既保证整体结构刚性，也方便后期拆装维护。柜体边角做了圆弧过渡处理，避免安装运维过程中尖锐边角造成磕碰，底部预留了整体式安装底座，底座上开有长圆形安装孔，可适配不同的地面预埋螺栓间距，同时底座抬高了柜体底部高度，避免地面潮气、积水直接侵蚀柜体底板。

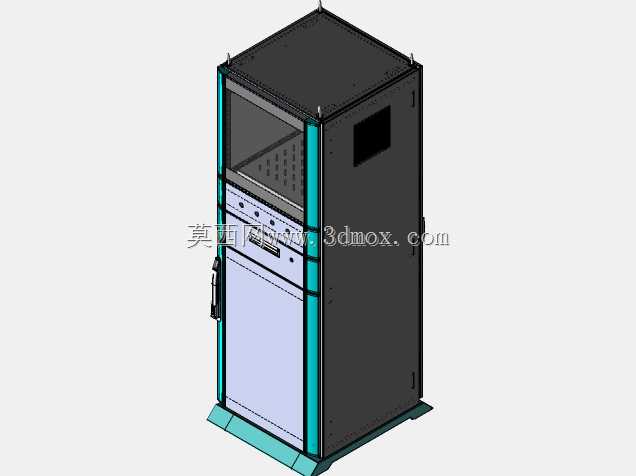

　　柜体正面采用上下分段式门体设计，上段门体嵌装有透明防护板，既可以观察内部显示元件的状态，也能阻挡粉尘落入，下段门体加装了旋转式门锁，非授权人员无法随意开启内部舱室，门体与框架之间贴有连续的发泡密封胶条，闭合后可达到IP54级别的基础防护能力，适配多数普通工业车间的环境要求。柜体两侧壁板预留了标准化的通风孔阵列，可根据散热需求加装轴流风扇，形成前后贯通的散热风道，带走内部电源模块、工控主机运行产生的热量，避免高温导致元器件性能下降。

　　安装边界方面，柜体整体为立式窄幅结构，占地面积较小，深度方向预留了足够的元器件安装空间，内部可根据需求加装多层安装隔板，隔板高度可通过立柱上的模数化安装孔自由调节，适配不同尺寸的工控主机、电源模块的安装需求。柜体后侧预留了大面积的走线槽安装位，强弱电线路可分开排布，避免信号干扰，顶部和底部都开有可敲落的走线孔，方便从桥架或地面走线槽引入电源线、信号线。柜体左侧加装了嵌入式侧拉手，方便短距离移位调整安装位置，整体焊接与折弯处都做了去毛刺处理，所有外露金属件都经过静电喷塑处理，耐锈蚀、抗划伤，可适应长时间工业环境使用。

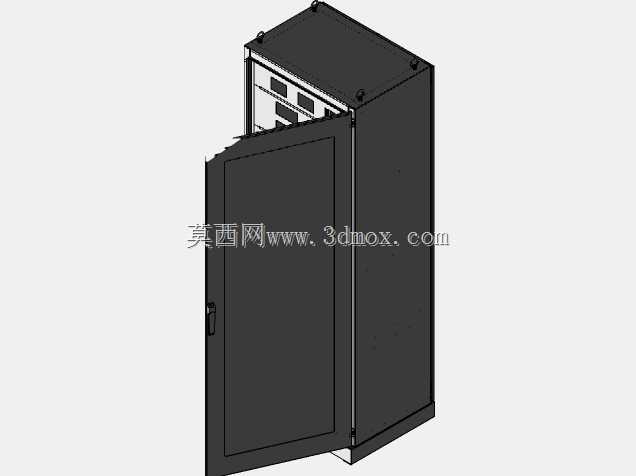

　　从结构细节来看，这款板箱的框架连接位置都做了加强筋处理，避免长期承重出现框架变形，门体铰链采用隐藏式工业铰链，开合角度可达120度，方便内部元器件的安装与检修，门锁采用通用型工业柜锁，可与车间其他柜体钥匙通用，减少运维人员的钥匙携带数量。内部安装板采用镀锌钢板材质，导电性好，方便元器件接地处理，整体接地路径连续可靠，可有效避免静电积累对内部精密电子元件造成损伤。
