七英寸工业人机界面安装结构设计

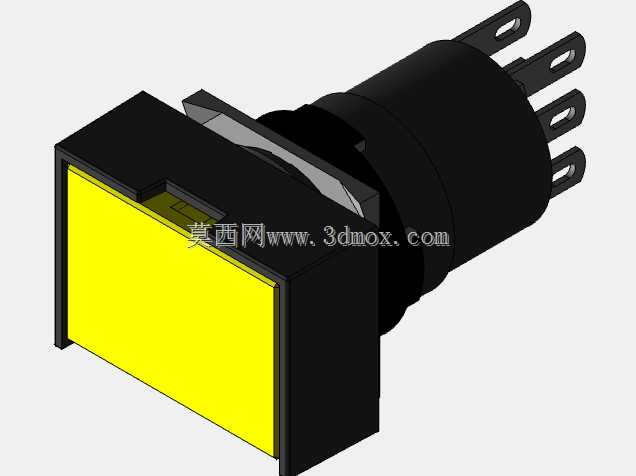

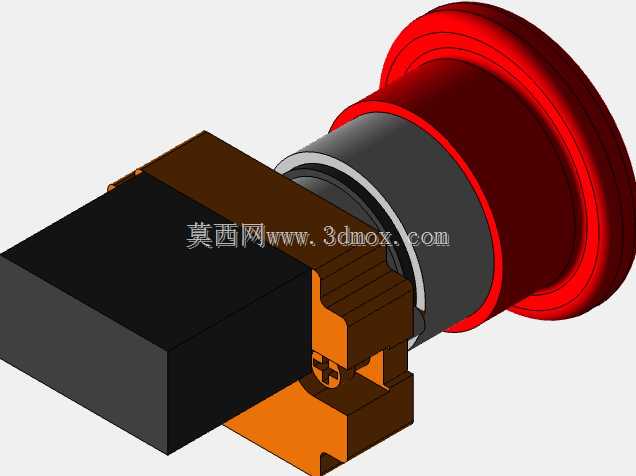

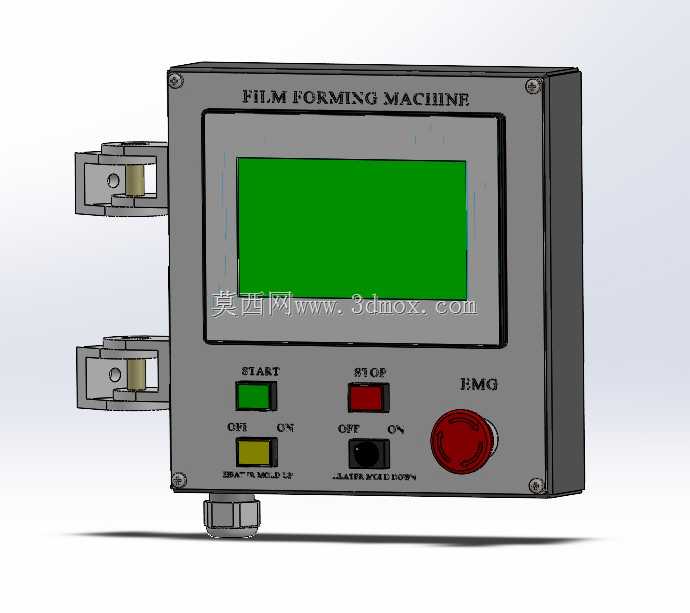

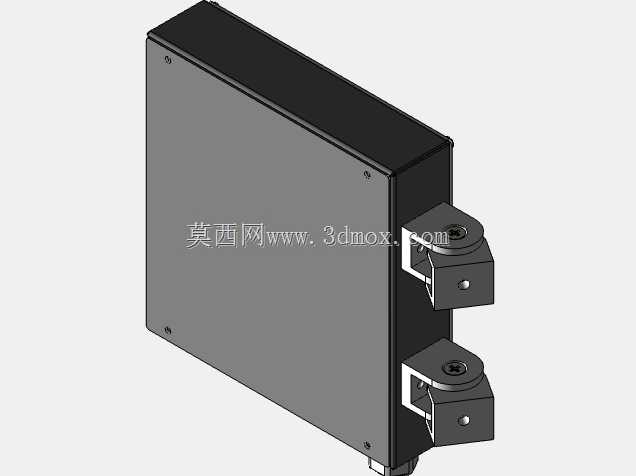

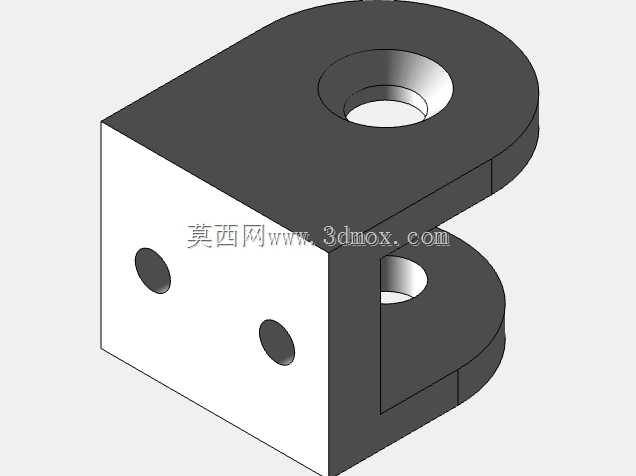

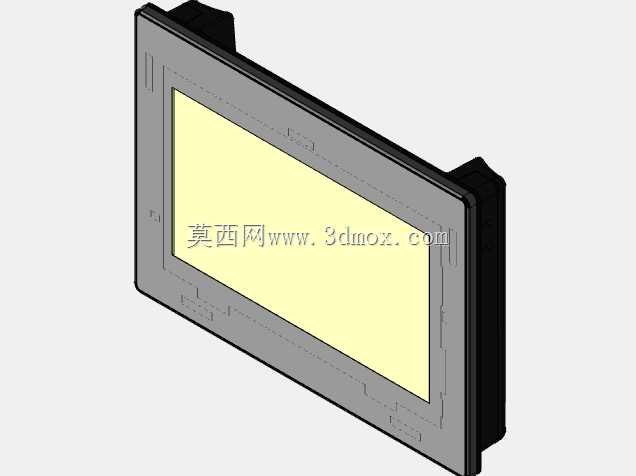

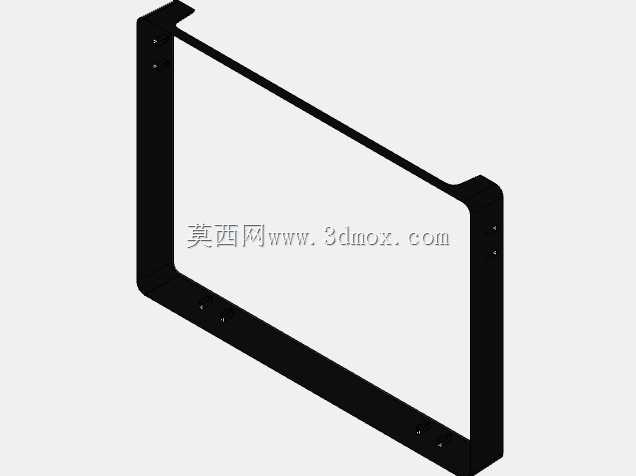

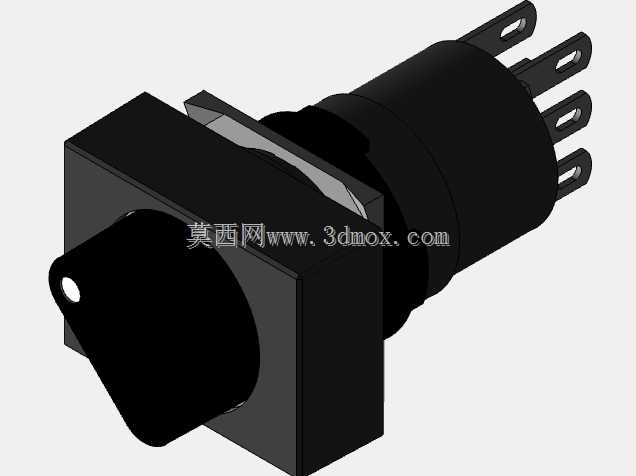

　　这款七英寸工业人机界面的结构设计，核心围绕工业现场电控柜内嵌、设备操作工位旁装的实际使用场景展开，区别于消费级显示屏的轻薄化设计逻辑，整机采用全金属封闭壳体，壳体边角做小圆弧过渡处理，既避免钣金加工时的锐边割伤风险，也能在车间装配、设备转运过程中抵御常规磕碰，不会像塑料壳体那样受撞击后出现开裂、变形问题。从安装适配性来看，壳体背部预留的两组旋转安装支架是设计的核心细节，支架采用分体式铰接结构，下部支架通过两颗内六角圆柱头螺钉与壳体背部的预埋铜螺母锁紧，上部支架带角度锁止结构，安装时可先将支架的固定端通过螺栓锁在电控柜安装面板、设备悬臂或者操作工位的安装立板上，再根据操作人员的站立、坐姿视角调整屏幕俯仰角度，调整范围覆盖0到30度，锁止后不会因为设备运行的振动出现角度滑移，能适配不同身高操作人员的视线角度，避免长期操作时的视觉疲劳。

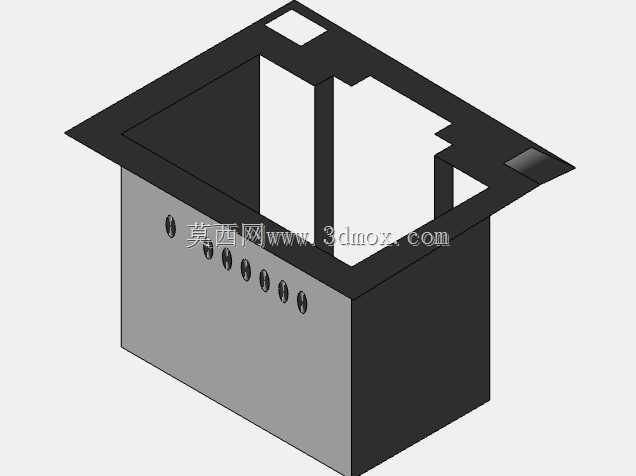

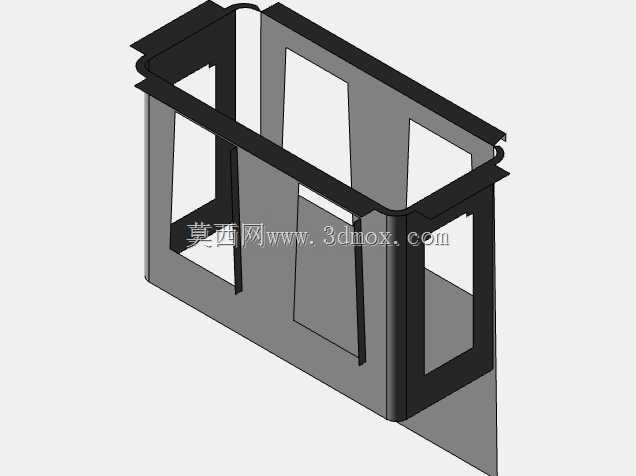

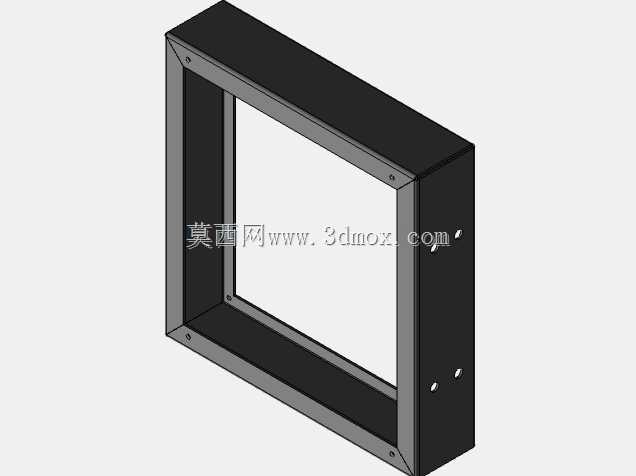

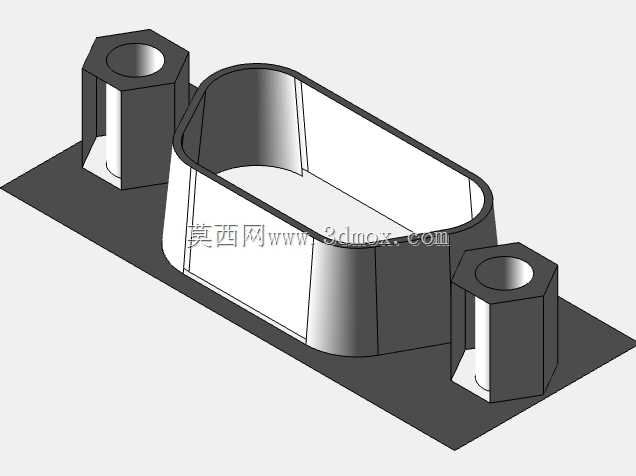

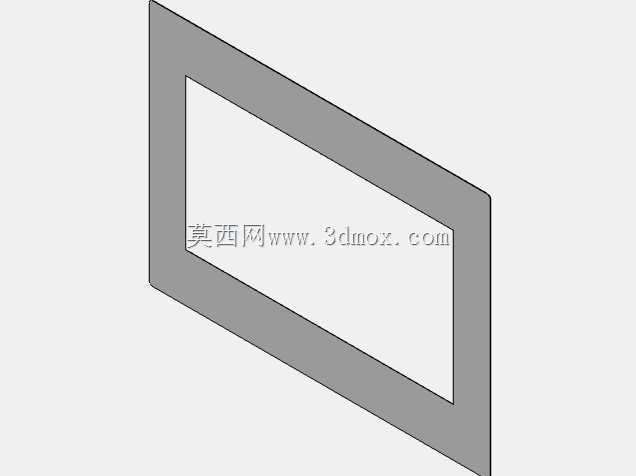

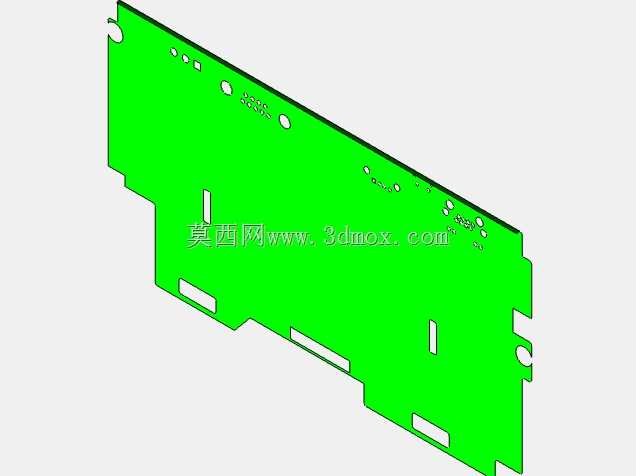

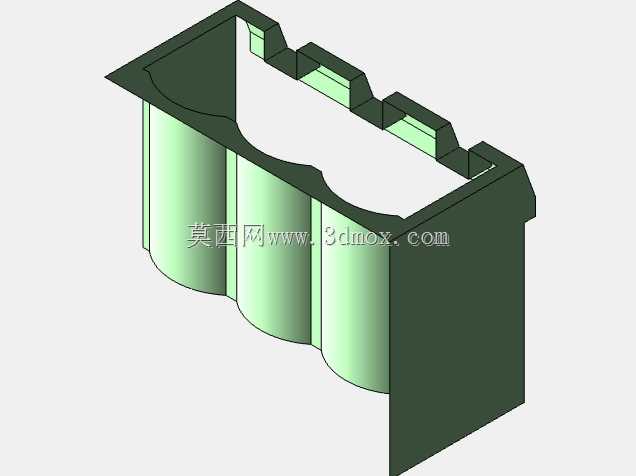

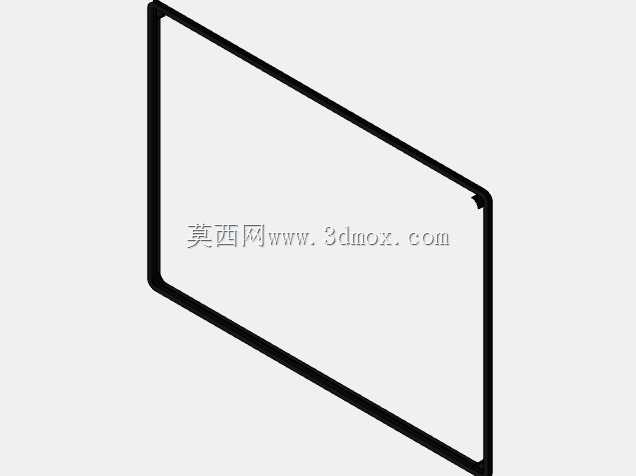

　　壳体的尺寸边界严格遵循工业电控柜的通用开孔规范，整体厚度控制在60mm以内，安装后突出安装面板的部分不超过45mm，不会占用过多柜外操作空间，壳体四周的固定孔位采用沉孔设计，锁紧螺钉后螺钉头完全沉入沉孔内，不会突出壳体表面剐蹭操作人员衣物或者接线。从功能实现的结构适配来看，壳体内部预留了足够的走线空间，屏幕驱动板、电源模块、通讯接口板的安装位都做了分层设计，电源模块与通讯板之间设置了金属屏蔽隔层，避免工业现场的变频器、伺服驱动器产生的电磁干扰影响屏幕触控精度与通讯稳定性；壳体侧边的接口开孔位置做了内凹处理，外接通讯线、电源线插好后，插头部分完全藏在凹腔内部，不会因为外力拉扯导致插头松脱，同时凹腔边缘预留了防水胶条的安装槽，配合前面板的一圈密封胶条，整机前面板防护等级可以达到IP65，能够适应车间多粉尘、偶尔有切削液飞溅的使用环境。

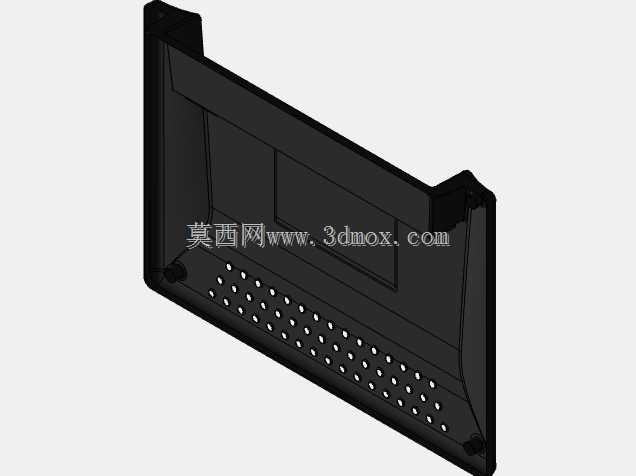

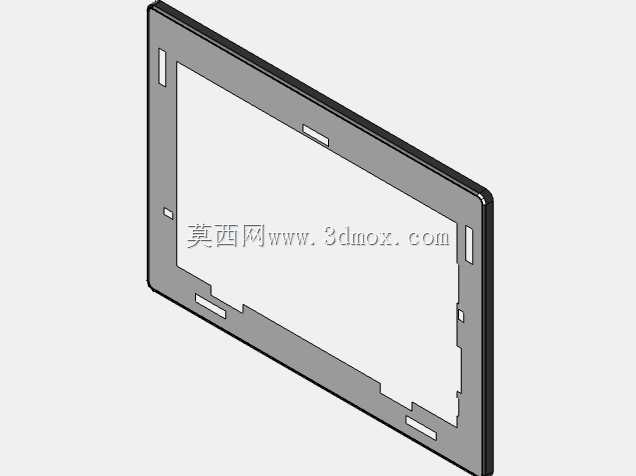

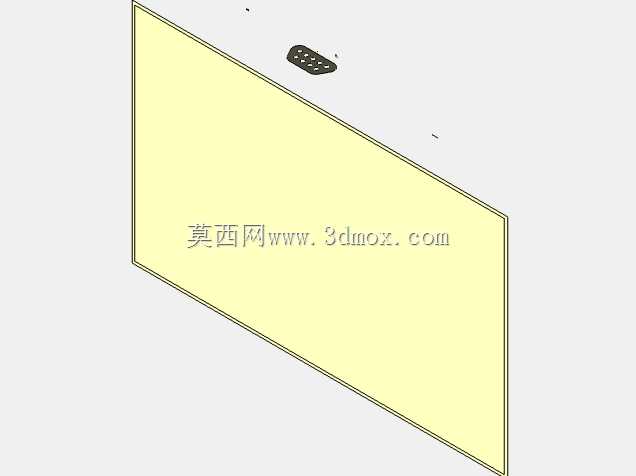

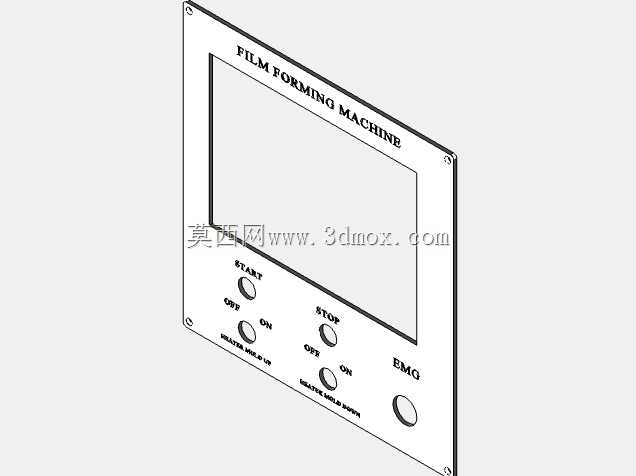

　　设计过程中充分考虑了装配与后期维护的便利性，壳体采用上下盖扣合加侧边螺钉锁紧的结构，不需要拆解前面板与屏幕，只需要拧下侧边的四颗固定螺钉就能打开后盖，完成内部板卡的检修、更换，安装支架与壳体的连接采用可拆卸设计，如果现场需要更换嵌入式安装方式，只需要拆下背部的支架，就能直接匹配电控柜的标准嵌入式开孔，不需要额外加工转接板。屏幕前面板的触控区域与边框做了齐平设计，没有凸起的边框缝隙，日常清洁时可以直接用抹布擦拭表面的油污、粉尘，不会在缝隙处积存污渍；壳体表面采用哑光喷塑处理，不会在车间照明环境下产生反光，避免操作人员观察屏幕内容时出现眩光问题。

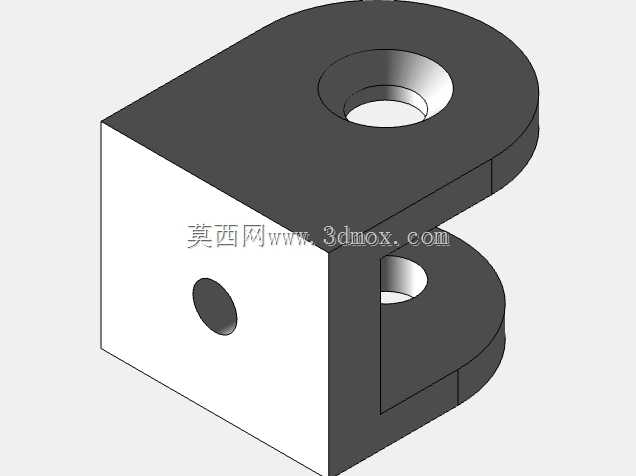

　　从安装边界的细节处理来看，支架的固定孔位做了长圆孔设计，安装时可以在小范围内调整屏幕的水平位置，抵消安装面板开孔的位置误差，降低现场安装的对位难度；支架的铰接轴处采用了耐磨金属衬套，长期调整角度也不会出现松旷问题，保证屏幕角度调整的阻尼感始终一致。整机的重量分布经过优化，重心落在两组安装支架的中心连线上，长期挂载使用也不会出现支架变形、屏幕下垂的问题，适配各类工业设备的操作终端安装需求，不管是单机设备的本地操作站，还是生产线的集中触控工位，都能通过这套安装结构实现稳定固定。
