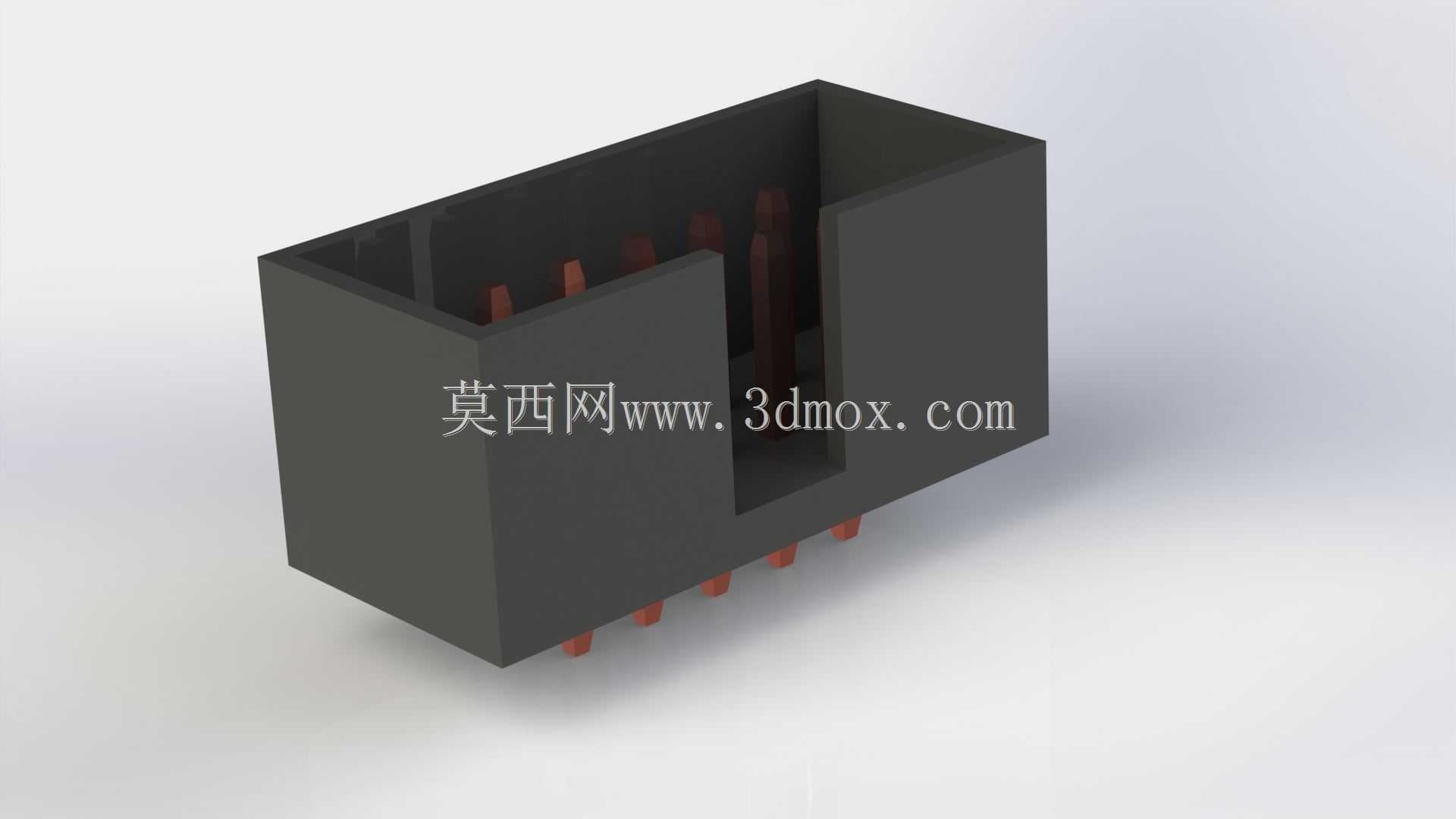

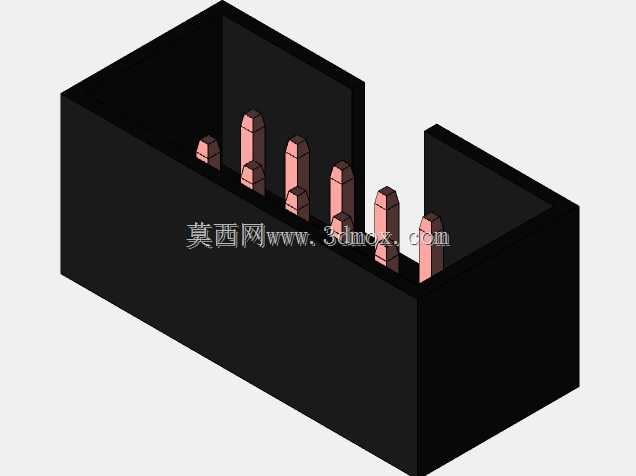

在电源类电子设备的内部布线场景里,这类IDC10针位插座是板端信号与功率转接的常用部件,常配套排线实现变压器次级侧与控制板、采样电路之间的快速互联,省去逐线焊接的工序,也能降低人工接线带来的虚接、错接风险,在小功率电源模块、工控信号转接板、嵌入式设备供电单元里都有广泛应用。从结构设计来看,这款插座采用黑色绝缘基座作为主体承载结构,基座做了单侧开口的槽型设计,槽体深度刚好匹配IDC排线的压接插入深度,插入后排线的线芯能精准对准每一根插针,压接时绝缘刺破结构会直接穿透排线的绝缘层与铜芯形成可靠导通,不需要提前剥线,适配产线快速装配的需求。
基座上的10根插针采用等间距排布,针位的位置度公差控制在0.1mm以内,保证和排线压接后每一针都能可靠接触,不会出现偏针导致的接触不良;插针根部做了加粗定位段,压入基座时能保证插针的垂直度,过波峰焊时不会出现浮针、歪针的问题,插针伸出基座底部的长度刚好匹配常规1.6mm厚度PCB的焊盘透锡要求,焊接后焊锡能顺着针身爬到焊盘表面形成饱满的焊点,提升焊接可靠性。绝缘基座选用的是耐高温工程塑料,能承受波峰焊260℃的峰值温度不会出现变形、起泡,基座两侧的挡边高度略高于插针顶端,一方面能在排线插入时起到导向作用,避免排线插歪压弯插针,另一方面也能在日常使用中对插针形成物理防护,减少外力磕碰导致的针位变形。
安装边界上,这款插座的基座外形为规整长方体,底部为平面贴装结构,PCB上预留的安装空位只需要按照针位间距做出对应焊盘即可,不需要额外设计固定孔位,插针本身焊接后就能提供足够的固定强度,基座的宽度方向预留了0.5mm的装配间隙,避免和周边相邻的电容、电阻等元器件产生干涉;槽体开口方向可以根据PCB布线需求选择平行或垂直于板边的布局,适配不同的机箱内部走线方向。在实际选型使用时,这款插座的额定电流匹配信号级与小功率供电的传输需求,每一针的载流能力满足变压器次级侧采样信号、低压控制信号的传输要求,绝缘电阻与耐压参数符合低压电子设备的安规要求,相邻针位之间的绝缘间距能避免高压差下的爬电风险。
设计建模时,重点还原了插针的阶梯结构、基座内部的导向卡槽、针位的排布公差,每一个插针的定位基准都和基座的安装底面做了关联,保证模型导入装配后能直接和PCB封装、排线模型做干涉检查,不需要额外调整位置;基座的外壁做了轻微的脱模斜度,符合注塑件的生产工艺要求,不会出现建模结构无法开模的问题,内壁的卡槽位置和插针的相对位置完全匹配实际压接时的排线行程,模拟装配时能直观看到排线插入后的配合状态,方便结构工程师在整机设计阶段提前验证走线空间,避免后期装配时出现插座和机箱外壳、其他结构件干涉的问题。这类接插件虽然属于小型电子配件,但在电源类产品的可靠性设计里占比不低,建模时还原的细节越贴近实物,后续结构评审、装配模拟的参考价值就越高,能提前规避很多量产阶段才会发现的装配问题。
