面板安装式绿色LED灯座L-609G结构设计

　　在工业控制柜、机电设备操作面板、低压配电装置的状态指示回路设计中，面板安装式指示灯座是承担光源固定、面板适配、电路连接的核心基础部件，本次拆解的这款绿色LED灯座，正是针对小尺寸面板开孔场景优化的成熟结构方案。从实际选型适配的角度看，这类灯座常被用于设备电源状态、运行信号、故障告警的可视化指示，区别于传统螺口灯座，它采用直插式引脚出线，省去了接线端子的额外占用空间，在紧凑的设备内部布线场景中，能有效减少线束弯折半径，降低装配时的接线复杂度。

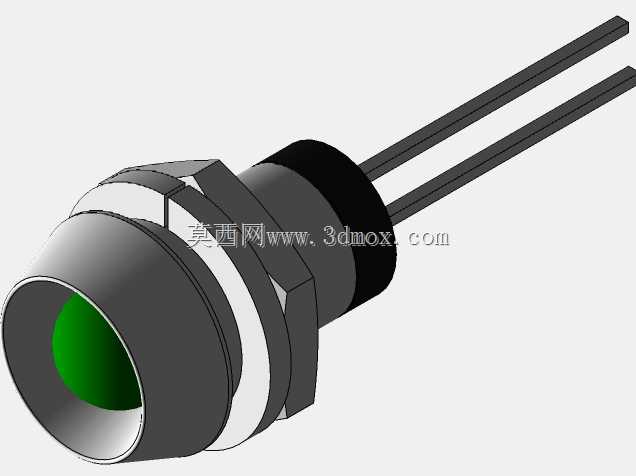

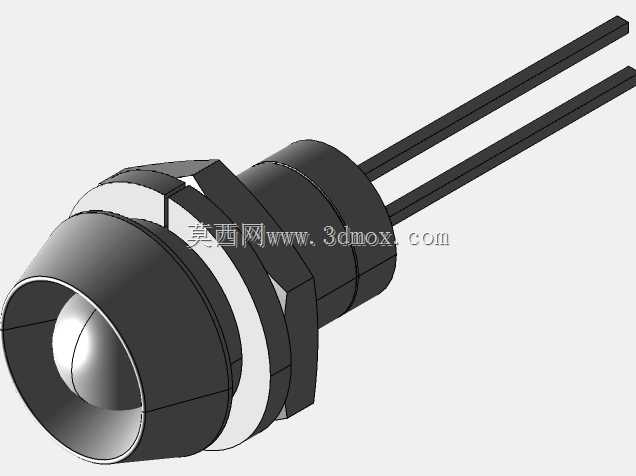

　　从结构设计逻辑来看，这款灯座采用三段式同轴装配结构，最前端为出光口，内嵌绿色透光罩，出光面做了内凹式收边处理，既可以避免外部硬物直接刮擦透光面，也能在一定程度上约束光线散射角度，让指示光在1-3米的常规操作视距内保持清晰的辨识度，不会因为光线过度发散导致相邻指示灯出现串光干扰。中间段为面板锁紧结构，采用外螺纹配六角锁紧螺母的固定方式，适配常规厚度1-3mm的金属或塑料面板，安装时只需从面板正面将灯座插入预制开孔，从背面旋紧锁紧螺母即可完成固定，不需要额外的卡扣适配或者胶粘固定，拆装维护时仅需松开螺母就能完成灯座更换，大幅降低现场运维的操作难度。

　　尾部为引脚出线结构，两根平行的直插引脚采用硬质导电基材制作，引脚长度经过精准核算，既可以直接插入PCB板对应焊盘完成波峰焊固定，也可以搭配接插件实现线束快接，引脚间距做了标准化设计，匹配通用2.54mm间距的接插件规格，不需要定制特殊接插件就能完成电路对接。灯座主体的绝缘外壳采用耐温工程塑料注塑成型，外壳表面做了防滑纹理处理，在手动旋紧锁紧螺母时可以提供足够的摩擦力，不需要借助额外工具就能完成初步固定，外壳的绝缘等级满足低压控制回路的耐压要求，在AC220V及以下的控制回路中使用时，不会出现击穿、漏电等安全隐患。

　　从安装边界尺寸来看，这款灯座的面板开孔直径为常规10mm规格，属于工业指示灯的通用开孔尺寸，在做面板开孔设计时不需要单独定制开孔模具，使用标准开孔器就能完成加工，灯座插入面板后的背部突出长度控制在15mm以内，在内部空间局促的小型控制盒、手持操作设备中使用时，不会和内部的PCB板、线束、其他元器件产生空间干涉。出光口的前端突出面板高度仅为3mm，不会因为突出过多导致设备搬运、操作过程中被磕碰损坏，整体外形做了圆弧过渡处理，没有尖锐棱角，在操作人员频繁接触的操作面板上使用时，不会出现剐蹭手部的问题。

　　在实际功能特性上，这款灯座专门适配直插式LED灯珠，灯珠插入后依靠灯座内部的弹性卡爪完成固定，不需要额外点胶固定，更换不同颜色的灯珠时只需直接拔出旧灯珠插入新灯珠即可，维护效率远高于一体式封装的指示灯。灯座内部的导电接触片采用弹性铜材制作，表面做了镀锡防氧化处理，长期使用后不会因为氧化导致接触电阻过大，避免出现指示灯闪烁、不亮的故障，接触片的弹力经过反复调校，即使经过上百次的灯珠插拔，依然能保持足够的接触压力，保证电路连接的可靠性。

　　从三维建模的角度来看，这款灯座的建模过程需要重点关注几个配合尺寸的精度：一是面板安装段的外径尺寸，需要和开孔尺寸保持0.1-0.2mm的间隙配合，间隙过大会导致灯座安装后出现晃动，间隙过小则会导致安装困难，甚至插不进开孔；二是锁紧螺母的螺纹配合尺寸，需要保证螺纹旋合顺畅，没有卡滞，同时锁紧后不会出现松动；三是引脚的位置度公差，两根引脚的同轴度、间距公差需要控制在0.05mm以内，否则插入PCB板时会出现对孔困难，甚至顶弯引脚的问题。建模时还需要还原外壳表面的防滑纹理、出光口的内凹结构、引脚的端部倒角这些细节，这些细节虽然不影响核心功能，但会直接影响模型在装配仿真、工程出图时的准确性，尤其是在做面板装配干涉检查时，这些细节尺寸的缺失会导致仿真结果和实际装配出现偏差，误导结构设计的判断。

　　在不同的行业应用场景中，这款灯座的适配性也有不同的侧重：在机床设备的操作面板上使用时，需要重点考虑外壳的耐切削液腐蚀能力，建模时可以对应调整外壳材质的参数匹配；在户外设备的面板上使用时，可以在灯座和面板的接触面增加防水密封圈的结构，提升防护等级；在小型消费类电子设备上使用时，可以适当缩减尾部引脚长度，进一步压缩占用空间。这些基于实际应用场景的结构调整，都需要依托精准的基础三维模型来完成，只有基础模型的尺寸、结构完全还原实物，后续的改型设计、适配调整才能保证准确性，减少实际打样、试装时出现的问题。
