适配微型金属齿轮电机的Pololu光学编码器板

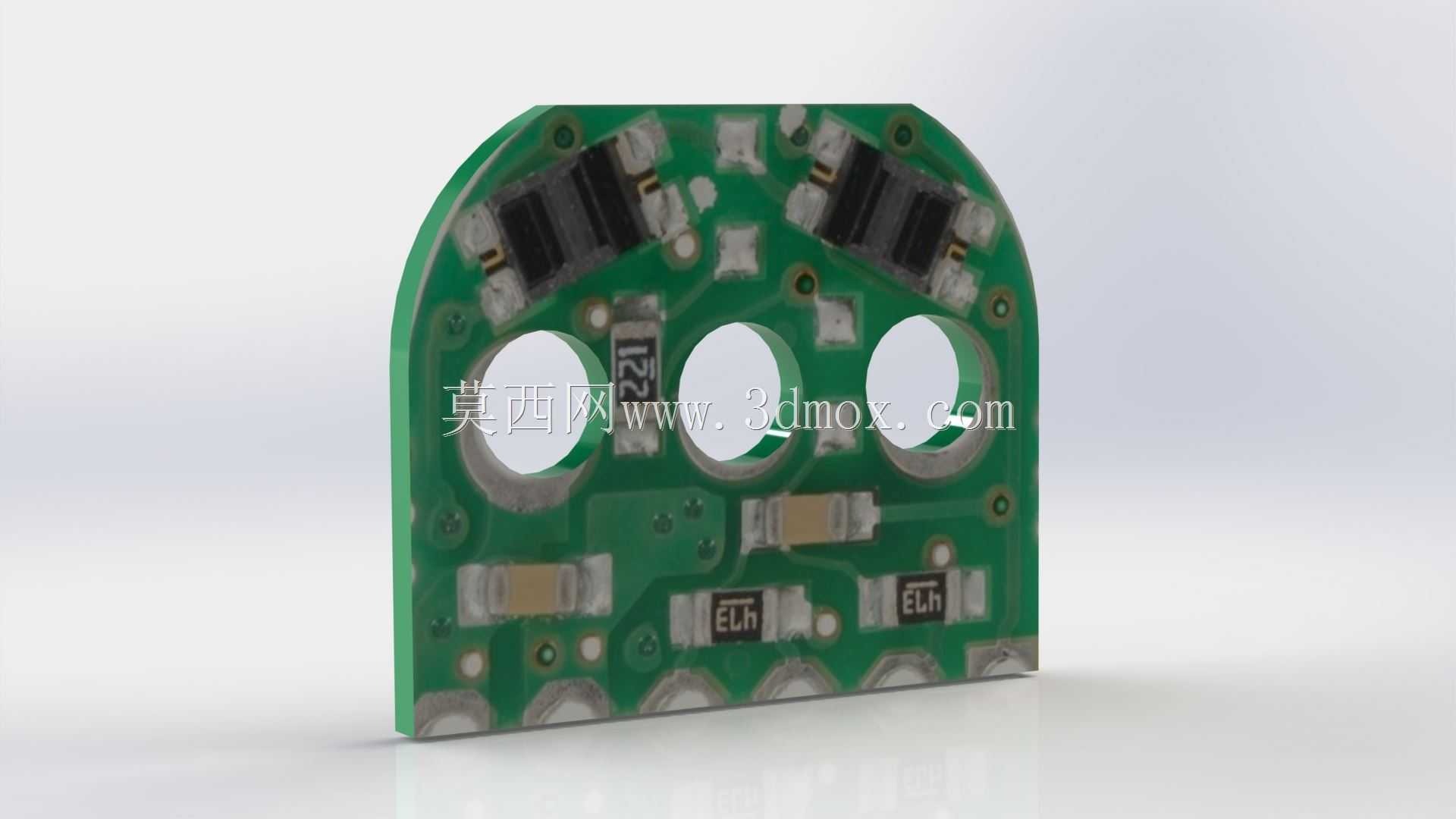

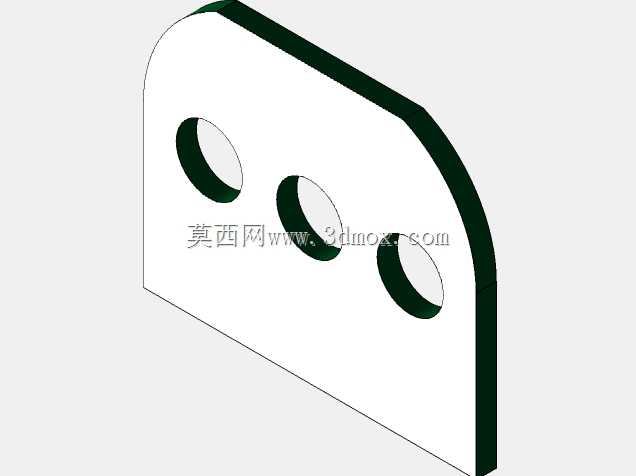

　　板体上预留的三个圆形通孔，对应电机输出轴端的固定柱位，安装时可以直接穿过定位柱完成板体的初步定位，不需要额外设计复杂的定位夹具，板体边缘的小型安装孔可以配合螺丝完成最终固定，安装公差控制在0.1mm以内，能保证编码器码盘与读头的相对位置精度，避免因为安装偏移导致的读数误差。从功能设计上，这款光学编码器采用反射式光学读头方案，板载的光电收发元件正对配套的5齿编码轮，编码轮随电机输出轴同步转动时，读头可以捕捉码盘齿面经过时的光强变化，转化为脉冲信号输出，能够实现电机转速、转动方向、转角位置的实时反馈，配合控制器可以完成精确的位置闭环控制，满足小型传动机构的精准动作需求。在小型精密传动控制场景里，编码器是闭环控制不可或缺的反馈元件，这款适配微型金属齿轮电机的光学编码器板，主要面向小体积、低负载的精密传动需求，常见于小型桌面机器人关节、微型舵机反馈、小型自动化执行机构的位置与转速采集环节。不同于传统大型编码器的安装结构，这款编码器板采用了异形PCB结构设计，整体轮廓贴合微型金属齿轮电机的端盖外形，半圆式的板型边缘可以完美嵌入电机端盖的预留安装位，不会额外增加电机轴向的安装尺寸，对于安装空间极度受限的小型设备来说，这种贴附式的安装结构能最大程度压缩整体传动单元的体积。

　　板体上的贴片元件全部采用工业级表贴器件，布局紧凑合理，电源滤波、信号调理电路全部集成在板上，不需要额外外接信号处理电路板，输出的脉冲信号可以直接接入主流的小型运动控制器，减少了外围电路的设计工作量。在实际选型适配时，需要注意这款编码器板的安装边界完全匹配对应型号的微型金属齿轮电机端盖尺寸，板体最外侧到电机轴心的距离与电机端盖半径一致，不会超出电机本体的外轮廓，在多电机密集排布的应用场景里，不会出现相邻电机的编码器板互相干涉的问题。编码器的读头与码盘之间的工作间隙设计在0.2mm到0.5mm之间，安装时不需要额外调整间隙，只要板体贴合电机端盖固定完成，就能保证读头处于最佳工作距离，降低了现场安装调试的难度。

　　不同于磁编码器的方案，这款光学编码器不会受到周边小型电机磁场的干扰，在多个微型电机近距离布置的小型机器人关节组里，信号稳定性更有优势，不会因为相邻电机的磁场干扰出现计数偏差。板体的PCB基材采用常规FR-4材质，表面做了阻焊处理，元件焊接完成后整体厚度控制在1.2mm，不会占用过多的轴向空间，对于需要把编码器内置在电机端盖内部的集成式设计来说，这个厚度可以完全容纳在端盖的空腔内，不需要额外修改电机端盖的结构。在实际应用中，这款编码器可以为小型移动机器人的轮组电机提供里程计数反馈，也可以为小型机械臂的关节电机提供转角位置反馈，在微型泵、小型精密云台这类需要精确转速控制的设备里，也能提供稳定的转速反馈信号，帮助控制器实现恒转速输出。

　　设计这款编码器板的时候，充分考虑了微型电机的安装空间限制，没有采用通用编码器的标准圆形或方形板型，而是根据电机端盖的实际轮廓做了异形裁切，把所有功能元件都布置在板体的有效空间内，去掉了所有不必要的板边冗余，在保证电路功能完整的前提下，把板体的整体体积压缩到最小。板上的接插件采用小型卧式贴片接口，接线方向平行于板体平面，不会在轴向额外突出，进一步压缩了整体安装尺寸，接线时可以顺着电机外壳的方向走线，方便线束的整理与固定。编码器的5齿码盘配套设计，每转可以输出对应数量的脉冲信号，对于微型齿轮电机的减速后输出来说，这个脉冲分辨率足够满足大多数小型精密传动的控制需求，不需要额外做高倍频处理就能实现稳定的闭环控制，降低了控制器的运算负担。在结构强度方面，板体在安装孔位、读头位置都做了局部铺铜加强，避免安装时螺丝拧紧导致的板体变形，影响读头与码盘的相对位置，即使在有轻微振动的小型移动设备上使用，也能保证长期工作的位置稳定性，不会因为振动导致板体移位出现读数故障。
