创意桌面立式有线音箱三维数模设计

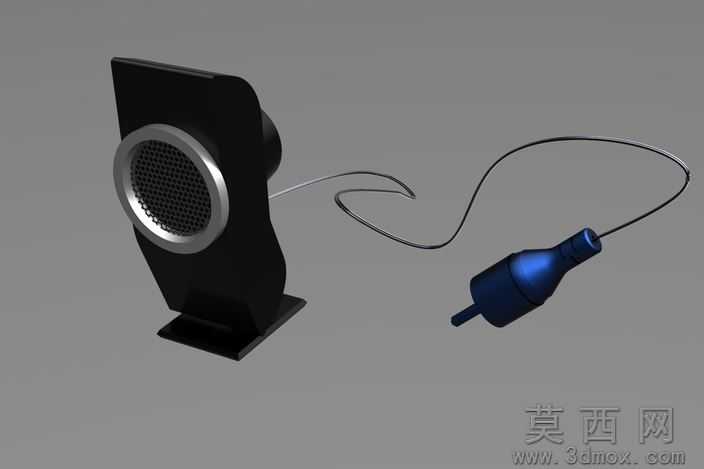

本作品为创意桌面立式有线音箱的三维设计模型，建模阶段采用参数化建模逻辑，先通过二维草绘勾勒出音箱主体的侧视轮廓曲线，对曲线进行曲率连续调整后，通过拉伸、拔模、倒圆角等基础特征构建出音箱的立式支撑底座与主腔体外壳，主腔体采用上窄下宽的流线型弧面过渡设计，既保证放置时的重心稳定，也弱化了方正造型的生硬感。针对正面的发声单元区域，先绘制圆形安装基准面，通过旋转切除做出单元沉台结构，再对金属网罩部分采用阵列特征模拟细密的出声网孔，网孔排布均匀规整，同时对网罩外圈的金属装饰环做了等距偏移与倒角处理，还原金属饰圈的精致质感。配套的有线插头部分，先构建插头的握持段与插接头的基础实体，对握持段做曲面顺滑过渡，模拟注塑外壳的人体工学弧度，再通过扫掠特征构建连接音箱与插头的线材，线材添加自然的弯曲弧度与重力垂坠效果，还原真实线缆的柔软形态。材质渲染阶段，音箱主体外壳赋予哑光黑色ABS塑料材质，调整材质的粗糙度参数模拟磨砂外壳的细腻漫反射效果，正面装饰环赋予抛光铝合金材质，添加轻微的环境反射与金属高光，网罩部分采用黑色金属网材质，调整透光率模拟出声网的通透质感，插头部分采用深蓝色亮面PVC材质，添加轻微的高光反射还原注塑插头的光滑表面，线材部分采用黑色哑光橡胶材质，调整材质的柔韧度参数表现线缆的软质特性。结构设计上，主腔体内部预留了扬声器单元、分频电路板的安装空间，底座部分添加配重块安装位与防滑脚垫的安装槽，保证音箱放置时的稳定性，线材与腔体连接处做了防弯折的护套结构设计，避免长期使用中线材根部断裂，插头内部预留了接线端子的卡位结构，符合常规音频插头的装配逻辑。整体设计兼顾造型创意与实际生产的装配合理性，可作为桌面数码外设的设计参考，也可用于数码产品外观设计的教学演示案例。
