对位式Repuxode法兰连接组件三维结构

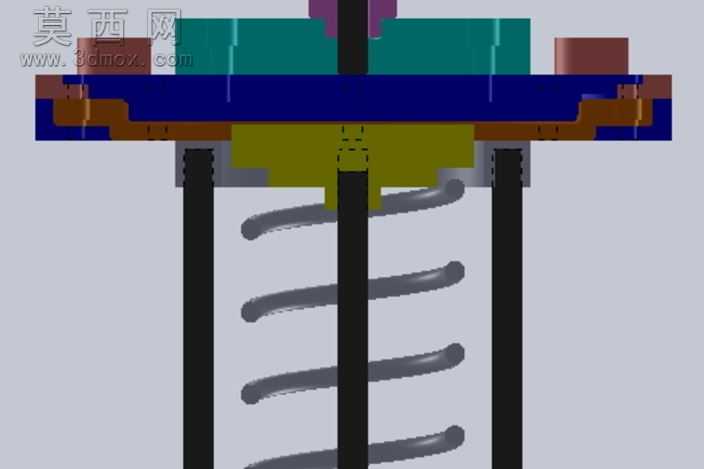

本作品为针对对位安装需求设计的法兰连接组件三维模型，建模过程中严格遵循机械连接件的设计逻辑，先完成核心法兰基体的参数化建模，依据对位安装的定位要求，在法兰盘上精准布置定位孔位与密封槽结构，保证法兰对接时的同轴度与密封性能。建模阶段对法兰的盘体厚度、螺栓孔分布圆直径、密封面宽度等关键尺寸做了严谨的参数约束，确保各部分尺寸符合通用法兰的安装适配要求。模型完整还原了法兰配套的连接结构，包含穿装螺栓、压紧弹簧、对接端盖等附属部件，各部件之间的装配关系完全按照实际机械装配逻辑搭建，螺栓与法兰孔采用间隙配合约束，弹簧部件做了真实的螺旋扫掠建模，还原弹簧的有效圈数、支撑圈数与线径参数，可直观展示法兰组件装配后的压紧受力状态。材质渲染阶段，针对不同部件做了差异化的材质赋予：法兰基体采用碳钢材质，设置了符合金属加工件的哑光金属质感，表面粗糙度参数贴合实际车削加工的法兰表面效果；弹簧部件设置了弹簧钢的深灰金属质感，还原弹簧热处理后的表面色泽；密封部位的部件设置了非金属密封件的材质属性，区分金属与非金属部件的视觉差异；上部的端盖部件根据不同功能区域做了分色处理，便于清晰识别各部分的结构边界。设计思路围绕对位法兰的实际使用场景展开，重点突出法兰对位安装的定位结构，通过模型的剖视展示效果，可清晰看到法兰内部的流道结构、密封件的安装位置、螺栓的穿装路径以及弹簧的预紧压缩状态，完整呈现该款对位法兰在装配状态下的内部结构关系，能够直观展现法兰连接的密封原理与压紧传力路径，可用于机械设计教学、法兰安装结构演示、管路连接方案验证等场景，模型各部件均可单独拆分编辑，方便后续根据实际使用需求调整尺寸参数，适配不同管径、不同压力等级的管路连接需求。
