这款低压配电回路用的电动机保护开关,主要面向工业现场低压电机回路的前端保护场景,在机床控制箱、自动化产线配电单元、小型设备集成电控柜里都能见到它的身影,承担电机回路的过载、短路保护以及现场手动分断负载的功能,替代传统熔断器+隔离开关的组合方案,能在电机出现堵转、过流故障时快速脱扣切断回路,避免电机绕组烧毁,同时也方便运维人员在设备检修时手动切断电源,形成明显的电路断开点。

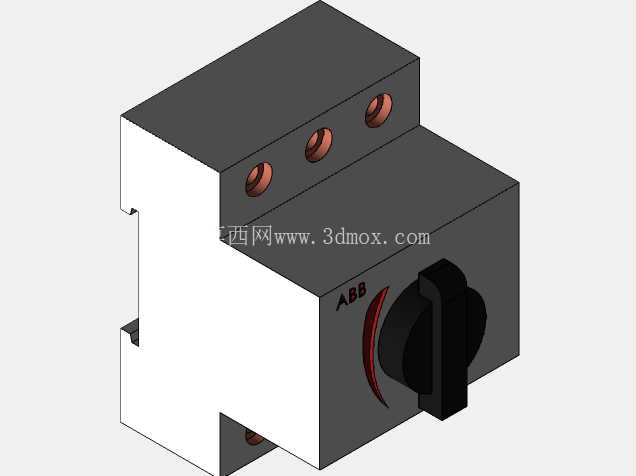

从结构设计来看,整体采用模数化的导轨安装尺寸,适配行业通用的35mm标准DIN导轨,本体宽度对应两个标准模数位,安装时不需要额外打孔,直接卡接在导轨上即可,和同系列的接触器、热继电器、辅助触点模块能实现无缝拼接,柜内排布时可以紧贴相邻元件安装,不会出现结构干涉。外壳采用上下分壳的卡扣加螺丝固定结构,上半部分为操作机构腔,布置操作手柄、脱扣机构以及进线端接线端子,三个进线端子孔位呈一字排开,适配6平方及以下的铜导线压接,端子内部带压线板结构,能避免单股硬线压接时出现线芯散丝、压接不牢的问题;下半部分为出线端以及互感器、脱扣器安装腔,出线端和进线端对应布置,接线时上下走线空间预留充足,常规的冷压端子接线后不会和柜内走线槽产生干涉。
操作手柄突出本体正面的高度经过优化,在柜门板安装对应开孔后,手柄能刚好伸出门板操作面,不需要额外加装延长操作手柄,手柄的操作角度设计为90度,分闸位置水平、合闸位置垂直,运维人员在现场能直观通过手柄角度判断开关的分合状态,手柄旁设置的红色弧形指示条,在合闸时会被手柄遮挡,分闸时完全露出,进一步提升状态识别的清晰度,即使在光线较差的车间环境里也能快速判断回路状态。本体侧面预留了辅助触点、分励脱扣器的安装接口,不需要对本体外壳做任何切削改装,直接将对应附件卡接在侧面卡槽内即可完成扩展,附件的联动拨杆和本体操作机构直接耦合,不会出现动作卡滞、信号反馈延迟的问题。
建模过程中优先保证安装配合尺寸的准确性,导轨卡槽的卡扣弹性量按照实际产品的装配公差做了预留,模拟实际装配时,卡扣能顺利卡入导轨凸棱,拆卸时用一字螺丝刀撬动卡扣解锁位即可顺利取下,不会出现卡扣过紧无法拆卸或者过松导致开关在导轨上滑动的问题。接线端子的螺丝孔深度、压线板的行程都按照实际零件尺寸还原,在三维环境里模拟接线时,M4规格的接线螺丝拧到底后,压线板刚好能压紧最大线径的导线,不会出现螺丝顶死或者压接行程不足的问题。本体表面的品牌标识、参数标识区域做了下沉0.2mm的凹槽设计,实际生产时可以通过丝印或者激光打标在凹槽内完成标识制作,避免长期使用过程中标识被摩擦脱落。
散热结构的设计上,本体两侧预留了竖向的散热通槽,开关内部大电流回路产生的热量可以通过通槽形成空气对流散出,在额定电流下长期工作时,外壳温升不会超过低压电器标准规定的限值,建模时散热槽的宽度设置为1.5mm,既保证了通风面积,也避免异物从槽内掉入开关内部造成短路故障。本体的所有棱角都做了R0.5的圆角处理,没有尖锐的毛刺结构,生产注塑时能保证塑料熔体的流动性,避免出现填充不足、尖角应力集中导致外壳开裂的问题,同时安装运维人员接触开关时也不会被锐角划伤。
