PG-45型高扭矩直流行星减速驱动装置

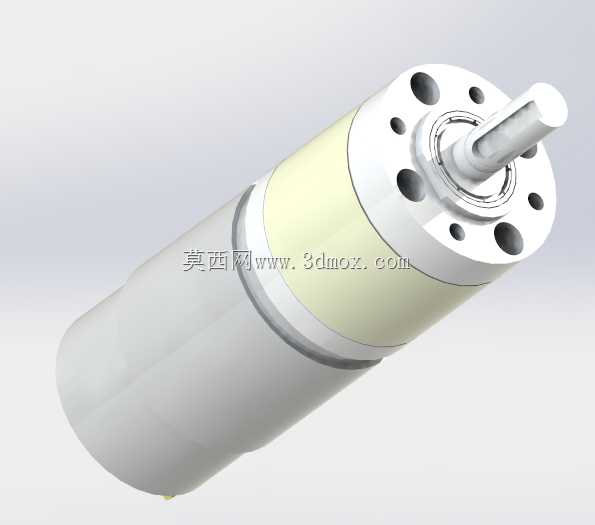

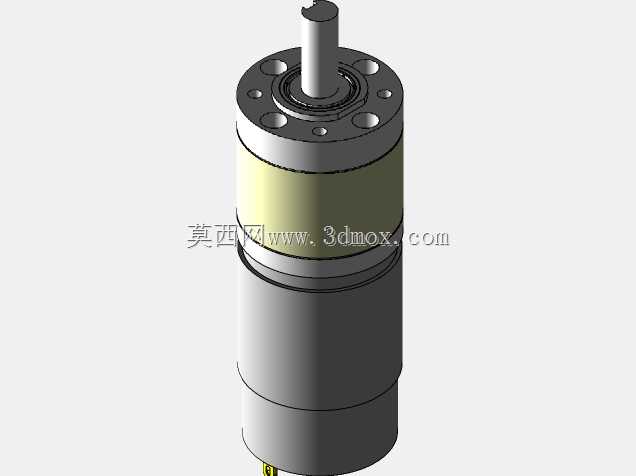

　　在小型自动化输送线、智能仓储分拣模组、家用服务机器人行走机构、小型医疗检测设备传动端这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，直流行星减速电机的选型匹配一直是结构工程师需要反复权衡的环节——既要保证输出扭矩能克服负载启动惯量，又要控制整体径向尺寸不超出安装腔体边界，还要兼顾输出轴的连接兼容性，避免额外增加转接件带来的装配累积误差。这款PG-45型减速驱动结构，在设计之初就瞄准了42-45mm安装直径的通用腔体适配需求，把行星减速级和直流驱动本体做了一体化同轴布局，没有额外的偏心传动结构，整体外壳采用阶梯式圆柱构型，靠近输出端的法兰盘做了圆周均布的安装孔位，孔位的节圆尺寸匹配常规小型设备的安装基准，不需要额外做转接法兰就能直接固定在设备安装立板上，能大幅缩减装配环节的零件数量。从结构设计逻辑来看，这款驱动装置把行星减速级布置在输出端一侧，和直流驱动段通过密封隔层分隔，既可以避免减速级的润滑脂渗入电机本体影响绕组绝缘，也能让输出端的径向受力直接通过法兰盘传递到设备安装基座，不会让电机本体的轴承承受额外的悬臂负载，延长核心部件的使用寿命。输出轴采用单扁位D型轴构型，和常规的同步轮、联轴器、驱动轮的安装孔位直接适配，不需要额外加工键槽，装配时只需要对准扁位锁紧顶丝就能完成传动连接，对于小批量设备试制的场景来说，能减少零件二次加工的工序，缩短样机迭代周期。

　　实际应用中，这类减速驱动结构的输出特性偏硬，在额定负载范围内转速波动小，不会因为负载小幅变化出现明显的转速掉差，适合用来做小型辊筒输送的主动辊驱动、智能小车的行走轮驱动、自动售货机的货道推送机构动力源，还有小型电动执行器的动力输出端。在安装边界的考量上，这款结构的整体轴向尺寸做了紧凑化处理，减速段的长度和电机段的长度比例经过优化，不会出现头重脚轻的安装受力问题，法兰盘的端面和安装面贴合时，输出轴的伸出长度刚好匹配常规传动件的轮毂宽度，不会出现轴伸过长导致的悬臂挠曲，也不会因为轴伸过短导致传动件无法完全固定。

　　设计过程中针对行星轮系的传动间隙做了约束，各级行星轮的销轴和内齿圈的同轴度公差控制在合理范围内，正反转切换时的空程间隙很小，用在需要频繁正反转的分拣拨杆机构上时，不会因为间隙过大导致定位偏差。外壳的配合面采用止口定位结构，装配时不需要反复调整同轴度，只要对准止口拧紧固定螺丝就能保证整体的同轴度要求，对于批量装配的生产线来说，能大幅降低装配调试的时间成本。输出端的轴承采用深沟球轴承支撑，能承受一定的径向负载，当驱动轮直接安装在输出轴上时，不需要额外增加支撑轴承座，就能满足常规负载下的受力要求，进一步简化设备端的结构设计。

　　在传动效率的平衡上，这款结构的行星轮系采用金属齿轮和工程塑料齿轮搭配的方案，高速级使用自润滑性能好的工程塑料齿轮降低运行噪音，低速级输出段使用金属齿轮承受大扭矩负载，既兼顾了运行时的静音表现，又能保证大扭矩输出时的结构强度，不会因为长期负载运行出现齿轮打齿的问题。对于做小型设备开发的结构工程师来说，这类一体化的减速驱动结构能省去自行设计减速箱、匹配电机参数的大量工作，只需要根据自身设备的安装腔体尺寸、需要的输出扭矩和转速参数，直接匹配对应的型号就能完成动力端的选型，不需要从零开始做传动系统的设计计算，能大幅缩短产品的开发周期。在实际装配验证环节，这款结构的接线端布置在电机尾部，和输出端分别位于整体结构的两端，走线时可以沿着设备安装板的背面布置线缆，不会和输出端的传动部件产生干涉，线缆的弯曲半径也能得到保证，避免长期运行时线缆被传动部件磨损。另外，法兰盘上的安装孔采用通孔设计，固定螺丝可以从电机侧直接穿入拧入设备安装板的螺纹孔，安装操作时不需要在狭窄的腔体内部拧螺丝，装配的可达性很好，后期维护更换时也能快速拆卸，不需要拆解设备上的其他周边部件。
