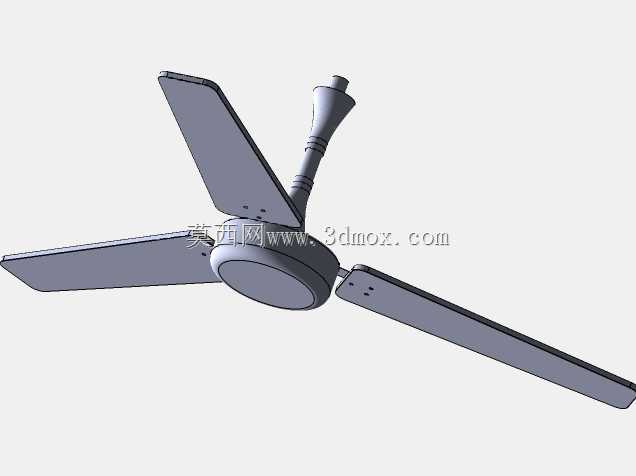

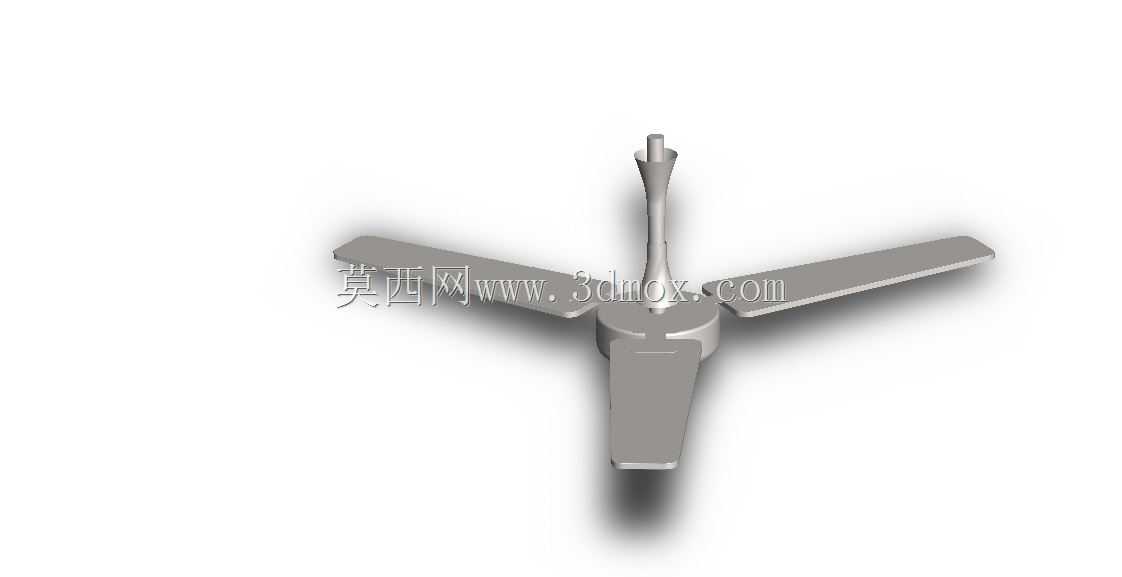

三叶直驱式家用吊扇结构设计方案

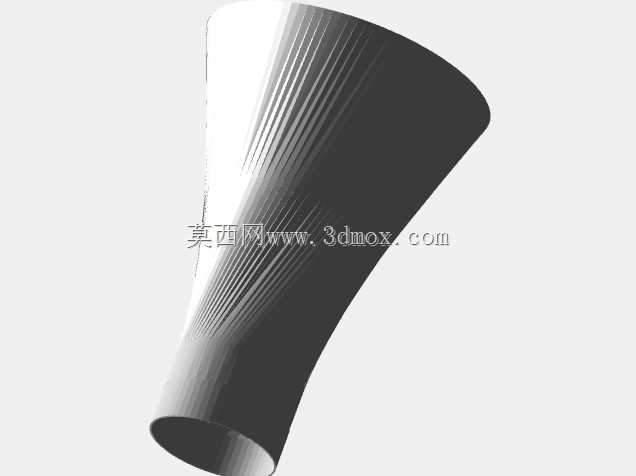

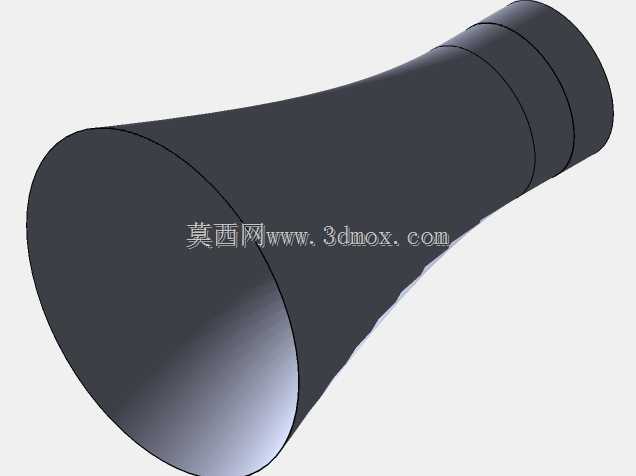

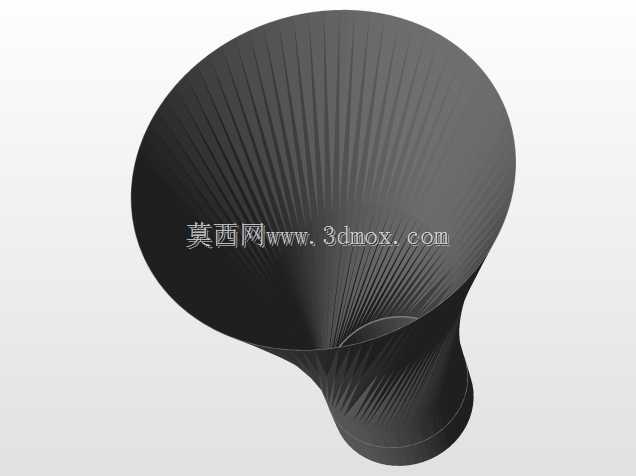

　　日常民用空间的通风降温场景里，吊扇是覆盖范围最广、气流扰动效率最高的空气循环设备之一，不同于台扇、落地扇的低位送风逻辑，吊扇依托吊顶安装的高位布局，能够在不占用地面活动空间的前提下，推动整屋空气形成自上而下的循环流场，尤其适合层高2.6米至3.2米的普通住宅客厅、卧室，以及小型商铺、食堂这类人员密度适中的开阔空间使用。这款三叶结构吊扇的设计，首先围绕安装边界做了适配性优化，整体吊杆长度预留了常规吊顶的安装冗余，顶部固定座的孔位匹配通用膨胀螺栓的安装间距，不需要额外定制转接件就能直接固定在混凝土顶面的预埋挂钩或者承重龙骨上，扇叶旋转时的最大外圆直径控制在1.2米区间，安装后扇叶最低点距离地面的安全高度不低于2.3米，既避免了人员活动时误触扇叶的风险，也能保证送风气流在到达人体活动高度时已经充分扩散，不会出现局部风速过大的不适感。

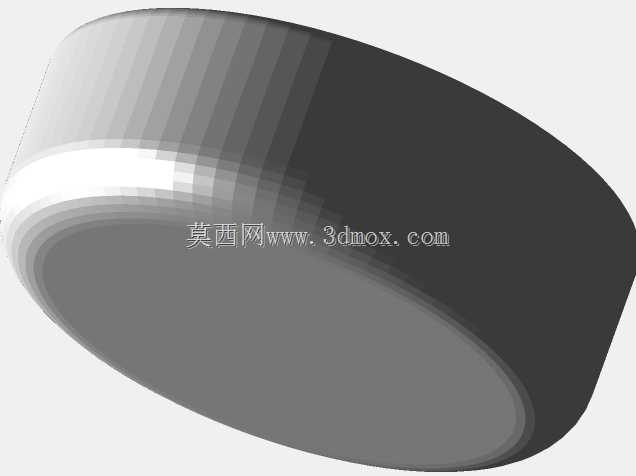

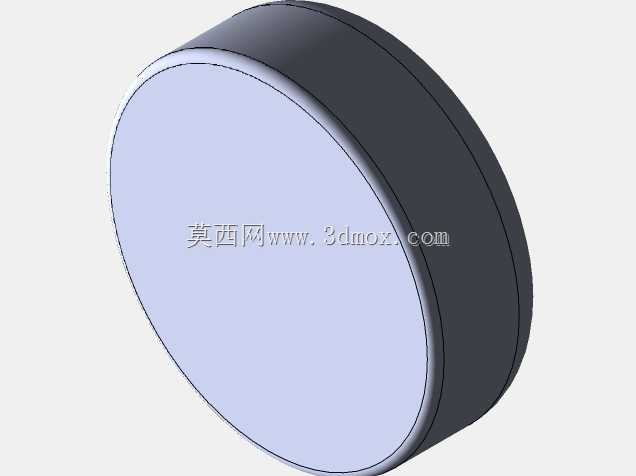

　　从功能特性来看，三叶布局的设计平衡了送风效率与运行噪音的矛盾，相比传统五叶吊扇，三叶结构的空气切割频率更低，运行时的气动噪音更小，同时每片扇叶都做了12度的固定倾角，这个角度是经过流场仿真验证的最优值，在电机额定转速下，能够推动最大体积的空气向下流动，不会出现扇叶倾角过大导致的电机负载过高、或者倾角过小送风无力的问题。扇叶与中心电机座的连接位置做了嵌入式的卡扣加螺栓双重固定结构，安装时只需要将扇叶根部的定位卡隼对准电机座上的卡槽推入，再拧紧两颗固定螺栓即可完成单叶安装，不需要复杂的对位调整，同时连接位置的受力面做了加厚处理，长期运行下不会出现扇叶松动、下垂的问题。中心电机外壳采用流线型的锥面设计，一方面能够减少吊杆位置的气流紊流，降低运行时的风阻噪音，另一方面锥面结构能够引导上升的灰尘顺着外壳斜面滑落，不会在电机顶部堆积积灰，减少日常清洁的工作量。

　　设计过程中也充分考虑了不同使用场景的适配性，吊杆采用了分段式的连接结构，如果遇到层高较低的空间，可以截短吊杆或者直接更换短款吊杆组件，不需要改动电机与扇叶的主体结构；扇叶的边缘做了圆弧过渡处理，没有尖锐的棱角，即使安装位置偏低，误触时也不会造成严重的划伤；整体结构的动平衡精度控制在G2.5等级，出厂前每台都做过动平衡校准，长期高速运行下不会出现明显的机身晃动，避免连接螺栓因为长期振动出现松脱的风险。不同于带灯款的集成吊扇，这款纯送风结构的吊扇没有额外的电路模块，电机接线只需要对接家用220V市电的零火线即可，接线端子做了防呆设计，不会出现接反线路导致电机反转的问题，普通电工按照说明书就能完成全部安装流程，不需要专业的设备调试。

　　从实际使用的角度出发，这款吊扇的气流覆盖范围能够达到15平方米左右，在这个区域内的风速差控制在0.3m/s以内，不会出现局部风大、局部无风的情况，夏季使用时能够加速人体表面的汗液蒸发，带来明显的降温感受，春秋季也可以低转速运行，带动室内空气循环，减少开窗通风时的灰尘进入，搭配空调使用时，还能够平衡室内上下层的温度差，避免空调冷风沉积在地面附近，提升空调的制冷效率，减少能耗。整体结构没有易损的复杂传动部件，电机采用密封式的轴承结构，日常使用不需要额外加注润滑油，维护成本极低，正常使用场景下的无故障运行时长能够达到数万小时，完全满足民用场景的长期使用需求。
