MQ系列气敏检测元件结构设计

项目分类:传感器 发布时间:2025-02-02 ID:915684
  • MQ系列气敏检测元件结构设计

  做工业环境监测、家用安防类电控项目的结构工程师,对这类圆柱型气敏探头肯定不会陌生,这次拆解建模的MQ系列气敏检测元件,是可燃气体、有害气体浓度检测场景里用量极大的基础传感部件。先从实际安装场景说,这类探头大多用在壁挂式气体报警器、工业点位式气体检测仪、新风系统进气检测模块、厨房燃气泄漏报警装置里,部分仓储环境的VOC监测点位也会选用同封装规格的元件,安装时大多直接插焊在PCB板上,靠六根金属引脚完成电气连接与初步固定,部分对防震有要求的场景会在探头本体和PCB之间增加硅胶减震圈,避免长期受设备自身振动影响引脚焊接可靠性。

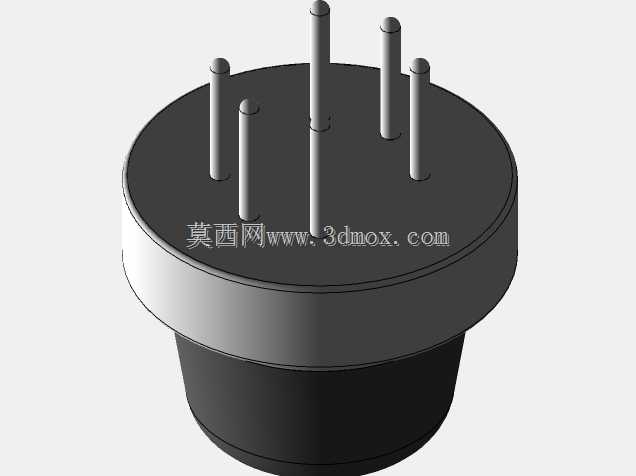

  从结构设计逻辑来看,这类元件采用上下两段式圆柱壳体是经过多代迭代验证的方案,下半段深色壳体内部封装气敏材料烧结体、加热丝与信号引出电极,属于核心敏感元件的防护腔体,做了密封处理避免外界粉尘、水汽直接侵入内部影响检测精度,同时壳体材质选用耐高温的工程塑料,适配内部加热丝长期工作产生的温升,避免长期高温环境下壳体老化开裂。上半段的金属网罩是气路与防护的双重结构,既要保证外界环境中的气体可以顺畅扩散到内部气敏材料表面,保证检测响应速度,又要阻挡大颗粒灰尘、飞虫进入腔体内部,同时金属材质的网罩还能起到电磁屏蔽作用,减少周边电控元件的电磁干扰对微弱检测信号的影响。顶部伸出的六根引脚做了等距圆周排布,引脚直径与伸出长度都匹配通用PCB焊盘的设计规范,插装时可以直接对应PCB上预留的焊盘孔位,不需要额外做转接结构,引脚根部做了台阶限位,插装时可以直接卡到PCB表面,保证焊接后元件本体与PCB的间距一致,避免不同批次产品焊接高度差过大影响后续外壳装配。

  建模过程中需要特别注意几个安装边界尺寸,首先是元件整体的圆柱外径,这个尺寸决定了设备外壳上预留的探头伸出孔直径,常规设计中伸出孔与探头外径之间要留0.2-0.3mm的装配间隙,避免热胀冷缩导致探头被外壳卡住;其次是引脚的分布圆直径,这个尺寸直接对应PCB焊盘的孔位排布,一旦尺寸偏差超过0.1mm就会出现插装困难的问题,建模时要严格按照实际引脚的圆周角度做定位,六根引脚并非完全等角度排布,其中两根加热丝引脚与四根信号引脚的角度差有细微区别,避免生产插装时出现引脚接反的问题;还有下半段壳体的高度尺寸,这个尺寸决定了元件插装后本体底部与PCB表面的距离,要预留出焊盘焊点的空间,避免焊点与壳体底部接触造成短路。

  从功能特性的结构匹配来看,这类探头的网罩开孔率是经过反复验证的,开孔率过低会导致气体扩散速度慢,检测响应延迟过高,开孔率过高则会降低网罩的结构强度,受外力碰撞时容易变形损坏内部敏感元件,建模时还原网罩结构要注意开孔的均匀排布,保证各个方向的气体都能均匀进入腔体内部,避免检测出现方向误差。另外壳体上下两段的连接采用卷边压合结构,没有额外的粘接或螺丝固定,这种结构既保证了连接强度,又适合自动化批量生产,建模时要还原卷边处的圆角过渡结构,避免出现尖锐直角导致生产时应力集中开裂。

  实际做设备结构设计时,这类探头的周边要预留足够的气体流通空间,不能紧贴其他元器件或外壳内壁,否则会导致局部气体流通不畅,检测数值出现偏差,一般要求探头网罩周边3mm范围内不要布置过高的元器件,设备外壳对应探头的位置要开设通气孔,通气孔的总面积不能小于网罩有效透气面积的三分之二。如果是用在户外环境的检测设备,还要在探头外侧增加防水透气膜结构,建模时要预留出防水膜的安装台阶,保证防水膜不会遮挡网罩的透气区域,同时避免雨水顺着壳体流到引脚位置造成短路。

  很多新手工程师在建模这类元件时容易忽略引脚的倒角细节,实际元件的引脚端部都做了小角度倒角,方便自动化插装时顺利导入PCB焊盘孔,如果建模时把引脚端部做成直角,在做虚拟装配仿真时会出现插装干涉的误判,影响结构评审的判断。另外壳体表面的脱模斜度也要准确还原,这类注塑壳体的脱模斜度一般在0.5度左右,虽然数值很小,但在做批量装配公差分析时,这个斜度带来的直径变化会影响外壳配合间隙的计算,不能直接忽略做成直壁结构。
