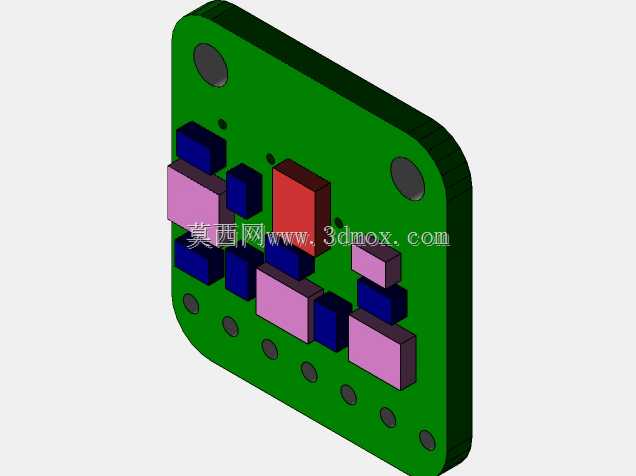

Adafruit BMP280环境传感模块结构设计

　　在户外气象监测站、小型无人机飞控系统、便携式海拔测量设备以及室内环境监测终端的硬件选型环节，这类集成式环境传感模块是核心感知部件，本次呈现的BMP280传感模块结构，完全还原了量产商用模块的实际装配形态，可直接用于整机结构的干涉校验、安装位适配设计。从实际工程应用场景来看，该模块常被嵌入到便携穿戴式户外设备中，为登山、徒步用户提供实时海拔参考，也会集成在智能家居的环境控制节点内，通过气压变化辅助判断天气趋势，还能作为工业小型气象采集终端的前端感知单元，配合主控板完成温压数据的实时采集传输。

　　从结构设计思路来看，整个模块采用双层装配逻辑，底层为标准厚度的FR-4印制电路板基材，板体边缘做了R2的圆角处理，避免装配时锐角剐蹭周边线束或结构件，四个角位预留的通孔为标准M2安装孔位，孔位周边做了露铜禁布处理，既可以通过铜柱配合螺丝完成刚性固定，也能适配泡棉胶粘贴的安装方式，适配不同的整机内部安装空间。板体上的元器件布局完全遵循信号完整性要求，核心传感芯片布置在板体中心区域，周边的阻容件按信号流向就近排布，减少走线长度带来的信号干扰，不同高度的元器件做了分层避让，最高的接插件元件布置在板体边缘，不会遮挡核心传感芯片的通气路径，保证气压检测的准确性。

　　从外形尺寸与安装边界来看，整个模块的板体轮廓为正方形，边长控制在20mm级别的小尺寸范畴，整体装配完成后的最大高度不超过6mm，属于典型的微型嵌入式传感模块，安装时仅需要预留22mm见方的平面空间，同时在核心传感芯片上方预留至少3mm的通气间隙，避免结构件遮挡导致气压检测失准。板体一侧预留的焊盘为标准2.54mm间距排针焊位，既可以焊接直插排针完成与主控板的插接，也可以直接通过飞线焊接完成连接，适配不同的接线需求。

　　从功能特性对应的结构设计来看，板体上的核心传感芯片区域没有做密封灌胶处理，保留了自然通气的通道，保证外界气压能够准确作用到芯片的压力感应膜片上，周边的滤波电容、上拉电阻等被动元件全部采用表贴封装，最大限度压缩模块整体厚度，板体边缘的安装孔位中心距经过精准核算，兼容市面上主流的开源硬件开发板扩展位，能够直接适配通用的扩展支架安装方案。在实际结构装配校验中，该模型可以直接导入整机装配体，验证模块与周边结构件的间隙是否满足安全距离要求，检查接插件出线方向是否与整机线束走向匹配，避免开模后出现安装干涉问题，也能用于3D打印定制安装支架时的匹配参考，保证支架的固定孔位、避让槽与模块完全贴合。

　　不同于原理级的简化模型，这个结构还原了模块上所有元器件的实际外形高度与排布位置，包括不同封装尺寸的电阻电容、核心芯片的凸起高度、板体边缘的定位孔倒角细节，甚至连板体表面的丝印区域位置都做了对应还原，能够完全满足结构设计阶段的装配仿真需求。在无人机飞控系统的集成设计中，这类模块的安装位置需要远离电机、电调等发热部件，避免温度检测出现偏差，借助该三维模型可以在设计阶段就完成安装位的布局优化，提前预留出隔热间隙，同时保证模块的通气面朝向无遮挡的方向，提升检测数据的准确性。在便携式手持检测设备的结构设计中，该模型可以帮助设计师精准核算外壳内部的堆叠空间，确定外壳上对应传感区域的通气孔位置与开孔大小，避免外壳结构影响气压检测精度。
