双立柱立式导向支撑机械装置结构

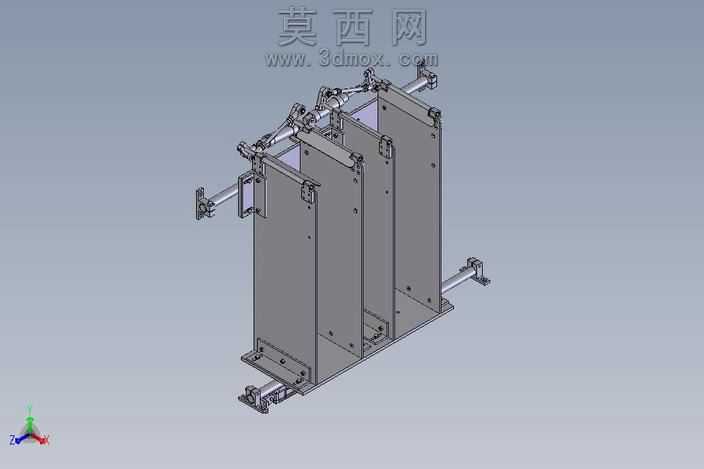

本作品通过SolidWorks完成全参数化三维建模，整体采用立式双立柱对称布局设计，建模过程中严格遵循机械设计公差配合规范，对每一处安装孔位、连接端面、运动配合面都做了精准的尺寸约束，确保各零部件装配后无干涉、运动行程符合设计预期。渲染阶段采用哑光金属材质模拟机架主体的冷轧钢板质感，对传动轴、导向杆类运动部件赋予抛光金属材质，通过环境光遮蔽、边缘高光效果突出零件的轮廓层次与装配关系，清晰展现装置的内外结构细节。结构层面，主体采用两块平行设置的立式厚板作为核心承载立柱，立柱底部设置带安装孔的固定底座，可通过螺栓将整套装置固定在设备基面或工作台面上；立柱上下端部分别配置横向伸出的导向轴组件，轴端配套带安装法兰的连接座，可对接外部执行部件实现直线往复导向动作；立柱内侧设置多组加强筋板与连接横梁，提升整体机架的抗扭刚度与结构稳定性，避免长行程运动过程中出现立柱形变偏移；传动相关组件沿立柱侧边排布，预留了驱动元件的安装位，可适配气缸、伺服电缸等多种直线驱动元件，拓展装置的适用场景。设计思路上，优先考虑装置的通用性与安装便捷性，所有连接孔位采用标准化设计，可直接适配市面常规规格的紧固件与传动配件；对称式的双立柱布局能够抵消单侧受力产生的弯矩，提升导向运动的平稳性，降低运动过程中的抖动与磨损；整体结构采用模块化拆分设计，立柱、底座、导向轴、连接座均可单独拆卸更换，降低后期维护成本；建模过程中对所有运动部件做了碰撞干涉检查，模拟了全行程运动状态，确保实际加工装配后可顺畅运行，无需二次修配调整，可直接作为自动化生产线中物料顶升、工件移位、工位导向等功能模块的基础承载结构使用。
