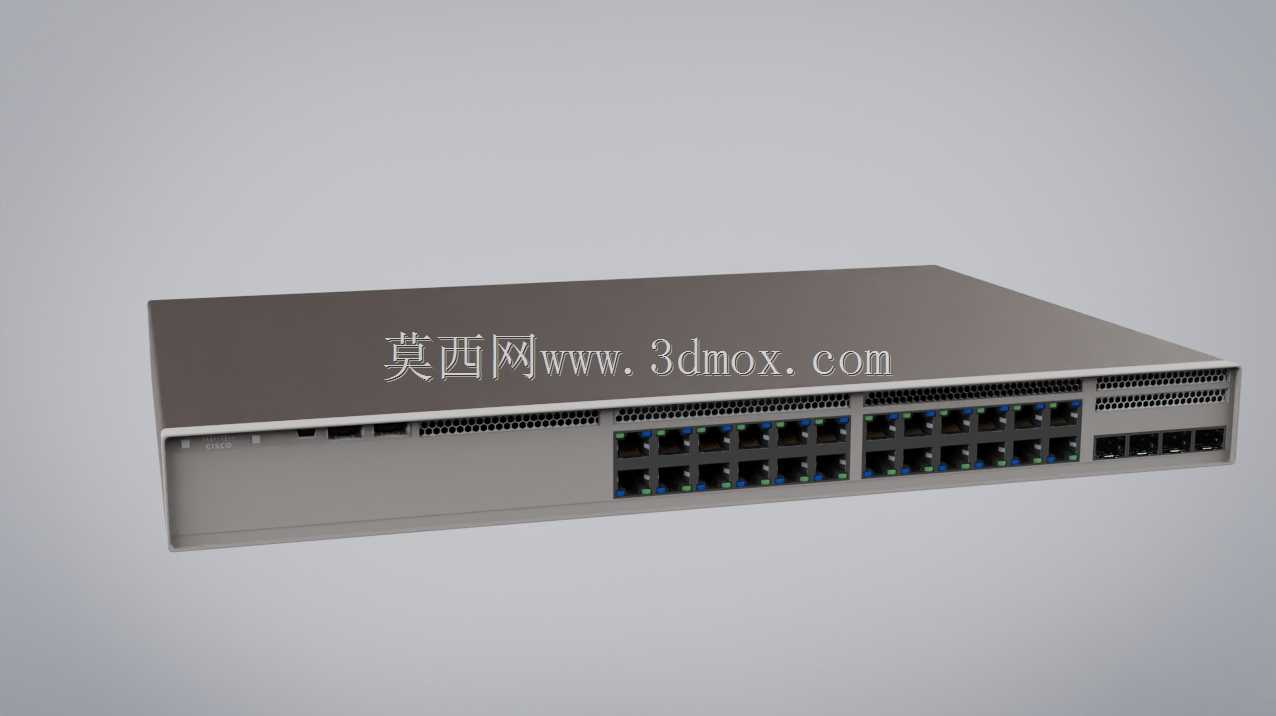

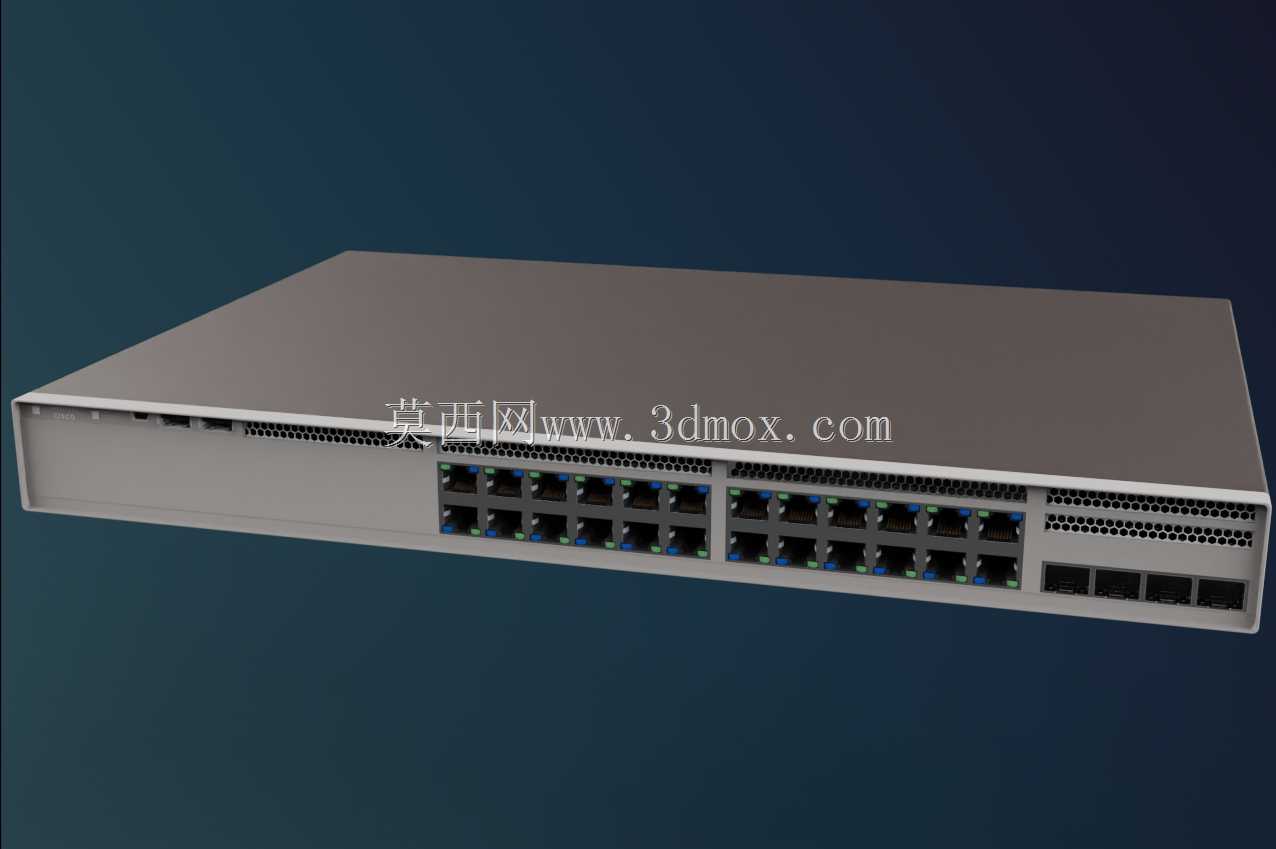

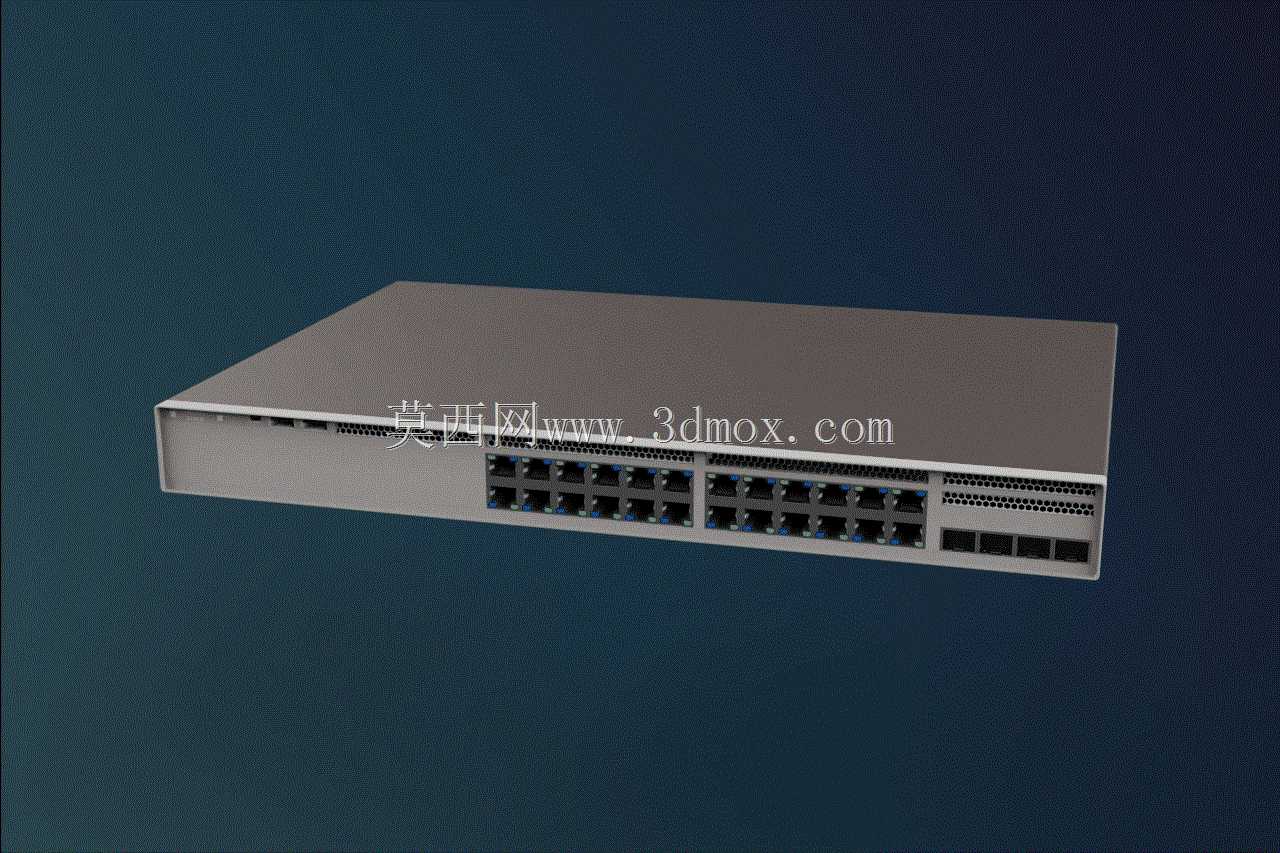

思科C9200L-24P-4x-E机架式交换机结构

项目分类:通讯工具类 发布时间:2025-02-02 ID:915554
  • 思科C9200L-24P-4x-E机架式交换机结构
  • 思科C9200L-24P-4x-E机架式交换机结构
  • 思科C9200L-24P-4x-E机架式交换机结构

  前面板的接口排布遵循运维操作习惯,24个1GB PoE+RJ45端口分成两组整齐排列在面板中部,每个端口旁预留了状态指示灯的安装位,运维人员站在机柜前就能直观判断每个端口的链路连接状态、供电状态,无需额外登录后台排查;面板右侧设置4个上行光口,用于连接核心层交换机,光口与电口区域做了明确的视觉分区,避免布线时光纤跳线与网线交叉缠绕。面板左侧预留了设备状态指示灯、模式切换按键的安装位置,按键的凸起高度做了严格控制,避免机柜理线时被线缆误触。在企业办公网络搭建、园区局域网部署、弱电间设备集成这类场景里,接入层交换机的结构合理性直接影响后期运维效率与布线规整度,这款24口PoE接入交换机的三维结构完全围绕19英寸标准机柜安装场景做适配,建模时优先还原了设备的安装边界与接口排布逻辑。设备整体采用1U高度的金属壳体设计,壳体表面做了哑光金属质感处理,既兼顾工业场景的耐磨需求,也能在设备长期运行时辅助散热,壳体边缘做了小半径倒角处理,避免安装运维时划伤施工人员。

  设备的安装结构完全适配标准19英寸机柜,两侧的安装挂耳做了加厚处理,挂耳上的固定孔位与机柜立柱的方孔位置完全对齐,建模时还原了挂耳的折弯角度与安装孔的公差范围,确保实际生产加工后能直接上架安装,无需二次打孔调整。设备背部的散热风道结构采用前后贯通设计,进风口位于面板两侧的缝隙处,出风口位于设备背部,建模时还原了内部散热鳍片的排布空间与电源模块的安装位置,确保结构设计不会阻挡风道,满足设备满负载运行时的散热需求,24个端口同时满负荷PoE供电时,设备内部的热量能顺着风道快速排出,不会出现局部积热导致的端口故障。

  PoE供电功能的结构适配是这款设备设计的重点,每个RJ45端口的供电针脚做了结构强化,能稳定为IP电话、无线AP、高清网络摄像头这类终端提供以太网供电,无需额外为终端部署电源适配器,大幅减少弱电间的电源点位需求,布线时只需要一根网线就能同时完成数据传输与供电,降低综合布线的施工成本。建模过程中对端口的插拔空间做了预留,每个RJ45端口周围留出了足够的手指操作空间,运维人员插拔水晶头时不会被相邻端口的线缆阻挡,光口模块的插拔空间也做了适配,常规的SFP光模块插入后不会超出面板外沿,关闭机柜前门时不会磕碰光模块。

  设备壳体的拼接结构采用卡扣加螺丝的组合固定方式,侧面的散热孔采用长条形格栅设计,既保证通风量,也能阻挡较大的灰尘颗粒进入设备内部,底部预留了接地柱的安装位置,符合弱电设备的安全接地规范,安装时能直接连接机柜接地排,避免静电损坏内部电路板。在做三维结构校验时,重点核对了设备的深度尺寸,确保设备上架后,背部的电源接口、网线接口不会碰到机柜后部的理线架,预留出足够的线缆弯曲半径,避免网线长时间弯折导致的链路衰减,同时设备前部的线缆伸出长度也做了适配,不会影响机柜前门的正常关闭。对于做弱电深化设计、机柜布局排布的工程师来说,这个三维模型能直接导入到机柜装配图中,提前核验设备与理线器、配线架、PDU电源的位置干涉问题,提前规划布线走向,减少现场施工时的调整工作量;对于结构设计从业者来说,这款设备的接口排布、安装挂耳设计、风道结构都能作为同类网络通讯设备的设计参考,尤其是1U机架式设备的空间利用率优化思路,能直接复用在同类薄型壳体设备的结构设计中。
