AdafruitADS1115模数转换模块结构设计

　　在工业现场信号采集、嵌入式开发测试、小型传感节点搭建的场景里，这类16位模数转换模块是连接模拟传感输出与数字主控单元的核心衔接部件，很多做小型测控装置、环境监测节点、实验教学平台的工程师，在做硬件结构适配时，往往需要精准的三维模型来完成安装位预留、结构干涉检查、外壳适配设计，避免实际打样组装时出现孔位不对、接插件干涉、板卡尺寸超差的问题。

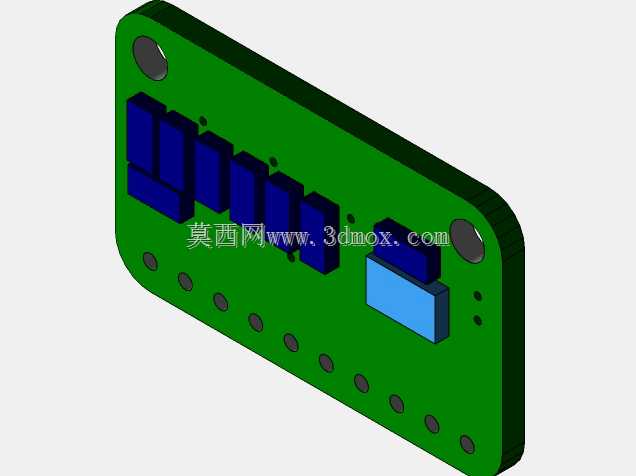

　　这个模块的设计完全围绕小型化、易集成的需求展开，整体采用长条形PCB板作为载体，板体边缘做了圆角处理，避免组装时板边毛刺划伤线材或者操作人员，两个对角位置设置了金属化安装孔，孔径适配常用的M2.5固定螺丝，安装孔的位置避开了板上所有元件的投影区域，不管是用铜柱支撑固定在设备内部的安装柱上，还是直接锁附在定制的3D打印外壳内，都不会出现螺丝顶到元件的问题。板上的元件布局遵循信号流向逻辑，排针接口沿板体长边一侧等距排布，每个引脚的间距严格按照标准2.54mm排针间距设计，既可以直接插在面包板上做原型验证，也可以通过排线连接到主控板的扩展接口，排针的高度做了统一控制，焊接后突出板面的高度一致，不会出现高低不平导致的插接接触不良问题。板上的核心转换芯片周边布置了对应的滤波电容、上拉电阻，元件排布紧凑但预留了足够的焊接操作空间，手工焊接维修时不会出现相邻元件连锡的问题，板上的蓝色接插件是外部模拟信号输入接口，位置设置在板体短边一侧，和数字排针接口分属不同侧边，能最大程度减少数字信号走线对模拟输入信号的干扰，这也是模拟信号采集板卡布局的通用设计逻辑。

　　从安装边界来看，板体整体厚度包含元件最高凸起部分控制在合理范围内，安装时除了两个固定孔的位置需要预留对应的安装柱空间，板体下方不需要预留额外的元件避让空间，因为所有直插元件的焊盘都做了沉板处理？不对，实际这个板是常规双面板，元件都布置在顶层，底层是平整的焊盘和走线，所以安装时板体贴附安装面也不会刮伤走线，只要安装面是平整的绝缘面就可以直接固定。在实际应用中，这个模块可以将四路差分模拟输入信号转换为16位精度的数字信号，通过I2C接口和主控单元通信，很多做高精度电压采集、热电偶信号转换、压力传感器信号调理的场景都会用到这类模块，做结构设计时如果没有精准的三维模型，很容易出现接插件位置和外壳开孔对不齐、安装孔位偏差导致板卡无法固定、周边结构件和板上电容等较高元件干涉的问题，这个三维模型完整还原了板上所有元件的外形尺寸、安装位置、接口朝向，不管是做整机结构装配验证，还是做定制化的扩展板堆叠设计，都可以直接导入装配环境做干涉检查，不需要再手动测量实物尺寸来建模，能大幅缩短硬件结构开发的周期。

　　另外在设计细节上，板体的两个安装孔周边做了加宽的铜箔连接，既可以增强安装位置的结构强度，避免多次拆装螺丝后板体出现开裂，也可以通过安装孔接设备地，提升模块的抗干扰能力，板上的元件高度做了分级排布，最高的接插件和排针高度统一，较矮的电阻电容布置在板体中间区域，整体的高度差控制得很小，不管是做卧式安装还是立式安装，都不会因为元件高度差导致空间浪费。在做小型便携检测设备设计时，这类模块的安装空间往往非常紧张，精准的三维模型可以帮助工程师在有限的设备内部空间里合理排布板卡位置，预留出接线的操作空间，避免后期组装时才发现接线空间不足，需要重新修改结构的问题。很多刚接触硬件结构设计的工程师容易忽略接插件的插拔空间预留，这个模型里完整还原了排针和输入接插件的插接深度，在装配环境里可以直接模拟排线、杜邦线插接后的空间占用，确保接插件周边有足够的手指操作空间或者工具操作空间，不用等实物打样回来才发现接插件被旁边的结构件挡住，没法顺利接线。
