带同步轮输出结构的步进电机结构设计

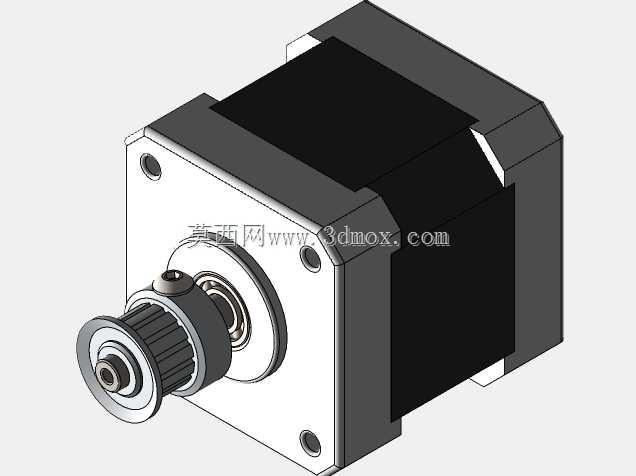

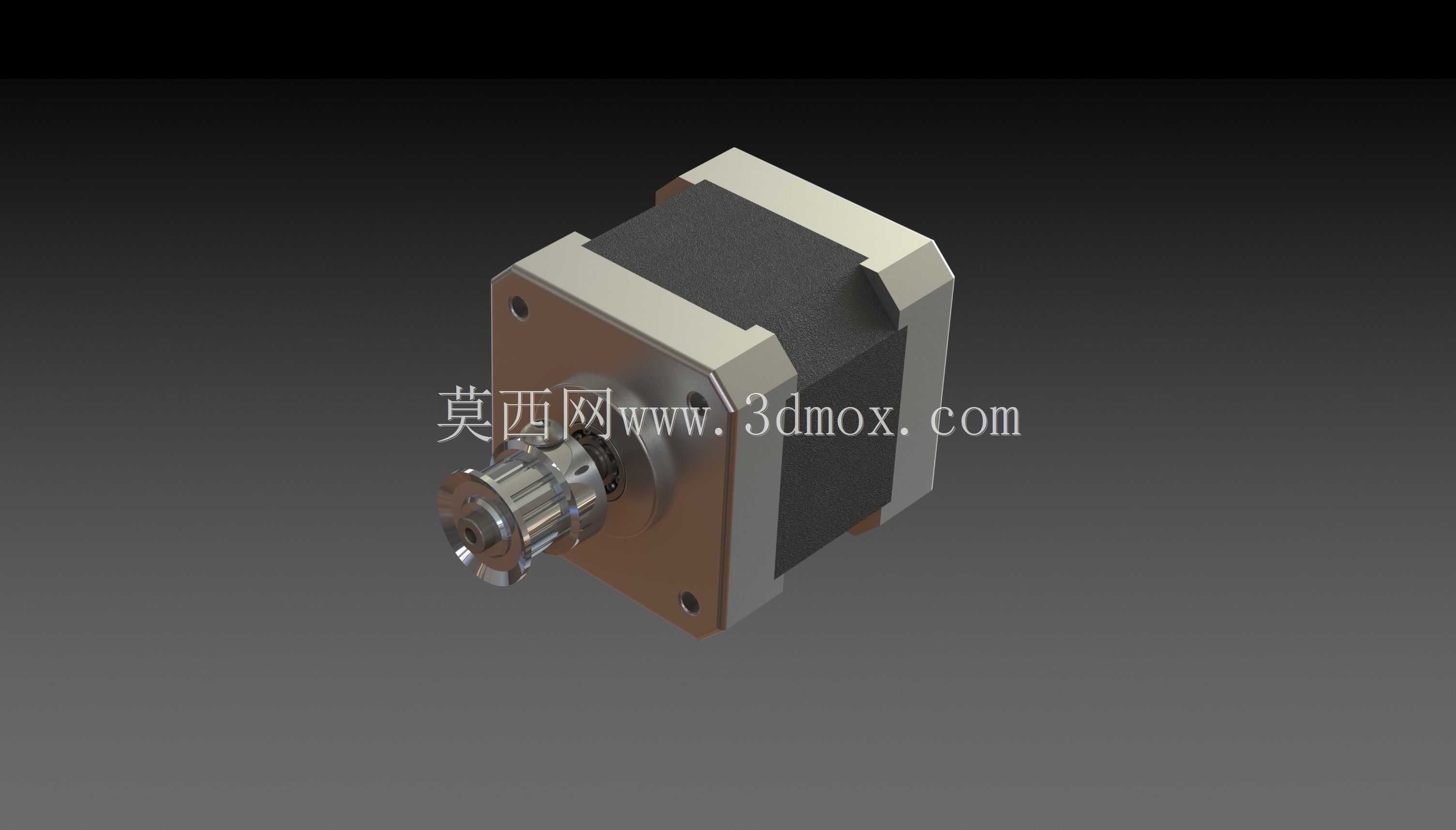

　　在自动化生产线的工位分度、小型滑台进给、3D打印喷头位移、点胶设备Z轴抬升这类需要精准开环位置控制的场景里，步进电机始终是成本与精度平衡下的首选动力元件，本次呈现的结构，就是针对小负载同步带传动场景优化的步进电机装配体。从实际使用的安装边界来看，这款电机采用标准42系列方形安装法兰，法兰面四个安装孔呈对称分布，孔位间距适配市面绝大多数42电机安装座，无需额外加工转接板即可直接替换同规格常规电机；电机主体的方形截面边长控制在42mm，机身长度适配0.9N·m扭矩输出的绕组规格，不会因为机身过长挤占设备内部的布线空间，也不会因为机身过短导致高速运转时扭矩不足出现失步。输出端直接集成了同步带轮结构，省去了用户自行压装同步轮、调整带轮径向跳动的工序，带轮的齿形适配常规MXL型同步带，带轮上预留的紧定螺钉孔正对电机输出轴的铣扁位，安装时只需拧紧紧定螺钉即可完成传动连接，不会出现长期正反转切换后带轮松脱打滑的问题。

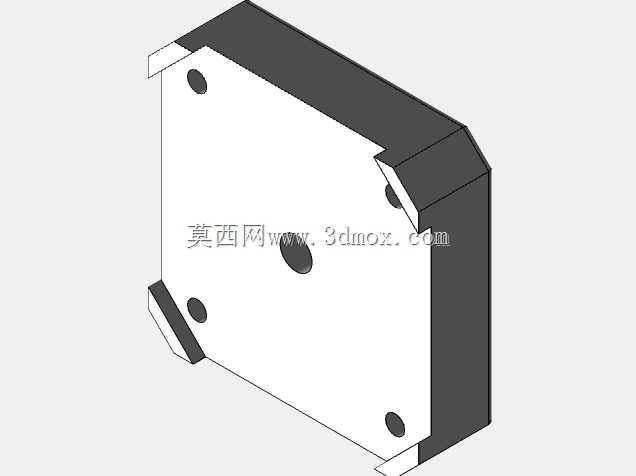

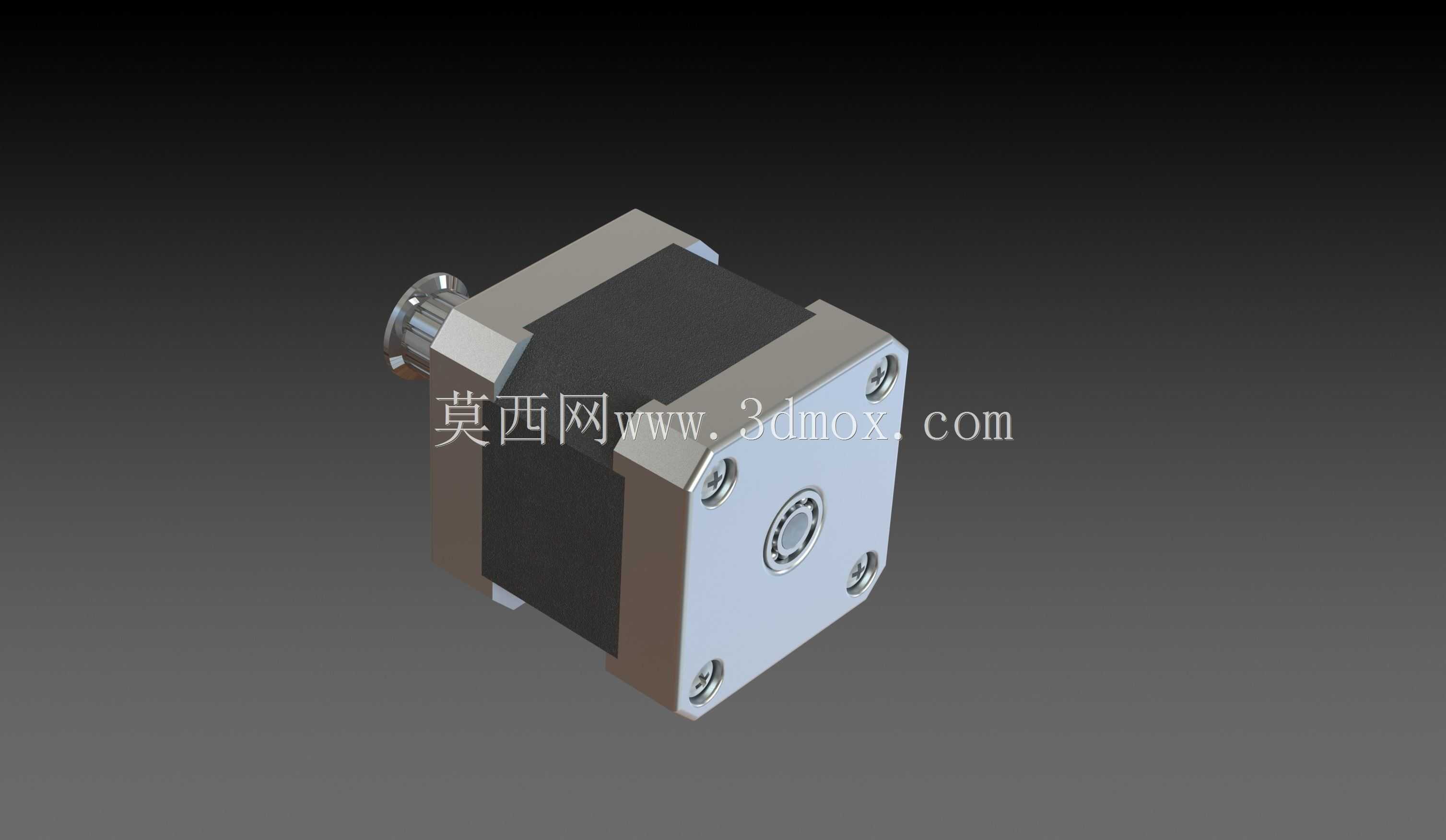

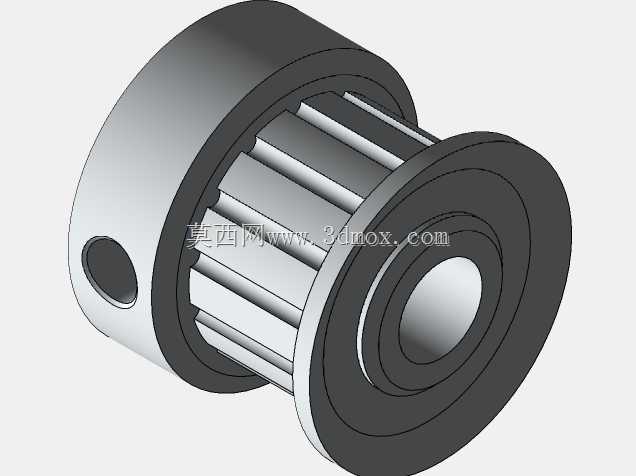

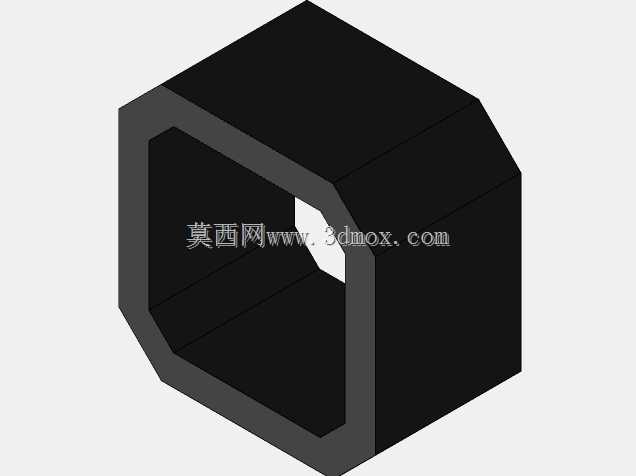

　　从结构组成拆分来看，整个装配体分为五个核心部分：首先是作为安装基准的底座法兰，法兰面的加工精度直接决定电机安装后的同轴度，设计时将法兰端面的平面度公差控制在0.02mm以内，安装孔的位置度公差控制在0.05mm，保证电机安装到设备面板后，输出轴与负载传动轮的平行度满足同步带传动的要求；其次是电机主体部分，包含定子绕组、转子磁钢与机身外壳，外壳采用拉伸铝型材加工，表面做阳极氧化处理，既可以提升散热效率，也能避免车间环境中的油污、水汽腐蚀外壳；第三部分是后端的背板，背板上预留了出线孔与编码器安装位，后续如果需要升级闭环控制，只需拆下背板加装编码器即可，无需更换整个电机本体；第四部分是输出轴杆，轴杆采用40Cr材质调质处理，表面做镀硬铬处理提升耐磨性，轴杆与转子的连接采用过盈配合加键连接的方式，保证大扭矩输出时不会出现轴芯与转子相对转动的问题；最后是输出端的滑轮也就是同步带轮，带轮采用铝合金材质加工，齿面做硬化处理，长期与同步带摩擦也不会出现齿形磨损导致的传动间隙增大。

　　设计过程中重点考虑了实际工况的适配性：针对自动化设备常见的频繁正反转工况，在输出轴与前端盖之间加装了双轴承支撑结构，相比单轴承支撑的同规格电机，径向承载能力提升40%以上，带轮安装位置的径向跳动可以控制在0.03mm以内，避免同步带运转时出现偏磨、跳齿的问题；后端盖的位置预留了足够的散热间隙，电机持续运转时绕组产生的热量可以通过铝制外壳快速散出，不会因为热量堆积导致绕组电阻升高、输出扭矩下降。

　　从安装适配的角度来说，这款电机的出线方向可以根据设备内部布线需求调整，只需松开后端盖的固定螺钉旋转后盖即可，无需拆解电机内部结构，给设备布线留出了足够的灵活度；输出轴的伸出长度经过精准核算，安装同步轮后带轮端面与电机法兰面的距离刚好适配常规20mm宽度的同步带安装空间，不会出现带轮与安装座干涉的问题。在实际选型匹配时，这款结构的电机适合用在负载扭矩不超过0.8N·m、传动转速在300rpm以内的开环传动场景，比如小型皮带输送机的驱动、视觉检测设备的镜头位移调节、自动锁螺丝机的轴进给，相比带减速箱的步进电机，它没有减速箱带来的背隙问题，传动精度更高，相比直接输出轴的普通步进电机，它省去了用户自行加工、安装同步轮的工序，能有效缩短设备的装配调试周期。建模过程中所有配合面的公差都按照实际机加工的精度要求设定，比如轴承与轴承室的配合采用基孔制过渡配合，轴与轴承内圈的配合采用基轴制过盈配合，同步轮与输出轴的配合采用间隙配合加紧定螺钉固定，完全符合机械设计手册的公差配合要求，导出的工程图可以直接用于机加工生产，不需要额外调整尺寸公差。
