推拉式6P微型SMD SIM卡座结构设计

　　从结构设计逻辑来看，这款卡座采用SMD表面贴装设计，所有焊接引脚均分布在元件本体底部与侧边，回流焊过程中不需要额外做通孔插装工序，能够适配SMT整线自动化贴装流程，不需要人工补焊，能有效提升PCBA加工的生产效率。卡座的金属外壳采用高弹性铜合金冲压成型，表面做镀金处理，一方面是为了提升外壳的结构强度，对内部的接触弹片形成物理防护，避免组装过程中外力挤压导致弹片变形，另一方面金属外壳可以和PCB板上的接地焊盘导通，形成完整的电磁屏蔽腔体，减少外界射频信号对SIM卡通讯链路的干扰，同时也能避免卡座自身的信号向外辐射干扰板上其他敏感电路。这款6Pin推拉式微型SIM卡座，是面向便携通讯终端、车载智能终端、小型物联网采集设备开发的板端连接部件，日常选型中常用来承载标准微型SIM卡的信号导通与物理固定，在车载T-BOX、手持POS终端、工业数传模块这类对安装空间有严苛限制的设备里应用十分普遍。不同于翻盖式、自弹式卡座的结构逻辑，推拉式结构的核心优势在于抗振动性能更强，在车载、工业现场这类存在持续振动的工况下，不会因为颠簸出现卡托松脱、SIM卡接触偏移导致的通讯断连问题，这也是很多车载通讯模块优先选用该结构卡座的核心原因。内部的6根接触弹片分别对应SIM卡的电源、复位、时钟、数据、编程、接地引脚，每根弹片都做了预压弧度设计，当SIM卡顺着导轨完全推入到位后，弹片的接触点会以稳定的压力压合在SIM卡的金手指表面，接触压力控制在合理区间，既不会因为压力过小导致接触电阻过大出现信号丢包，也不会因为压力过大导致SIM卡插拔阻力过高，长期使用后弹片出现疲劳松弛。卡座的导轨结构做了防呆设计，SIM卡只能以指定的金手指朝向推入，反向插入时会被导轨的限位台阶挡住，无法完全推到位，从结构上避免用户插反SIM卡导致的弹片压伤、电路短路问题。

　　卡座尾部设计了推拉锁定结构，当SIM卡推到设定行程位置时，锁定机构会发出清晰的到位反馈，此时SIM卡被机械结构锁定，不会因为设备晃动出现移位；需要取出SIM卡时，只需要再次向内推动SIM卡，锁定机构就会解锁，顺着导轨将SIM卡推出一段距离，方便用户取出，整个操作过程不需要额外的卡针，在需要频繁更换SIM卡的应用场景下操作便利性更高。从安装边界来看，这款卡座的整体高度控制在1.8mm以内，属于超薄型板载元件，适合用在厚度受限的便携设备内部，不会因为元件高度过高挤占电池、结构壳体的设计空间；焊接引脚的排布间距符合行业通用的SMD元件焊盘设计规范，在做PCB Layout时不需要额外定制特殊焊盘，能够直接复用标准封装库的焊盘参数，减少结构设计阶段的重复工作量。

　　卡座本体的绝缘基座采用耐高温工程塑料注塑成型，能够承受回流焊过程中的260℃高温，不会出现过炉后基座变形、弹片移位的问题，塑料基座的卡槽位置做了微小的导向倒角，SIM卡插入时可以顺着倒角自动滑入导轨，降低对位难度。在实际选型验证过程中，这类卡座需要重点考核几个核心指标：一是弹片的插拔寿命，正常情况下满足1万次以上插拔循环后，接触电阻仍然能稳定在标准范围内，不会出现接触不良的问题；二是高温高湿环境下的抗腐蚀性能，镀金层的厚度需要达到行业标准，避免在潮湿环境下出现镀层氧化导致的导通失效；三是焊接后的共面度，所有贴片引脚的共面度误差控制在0.1mm以内，保证回流焊时每个引脚都能和焊盘充分浸润，减少虚焊风险。

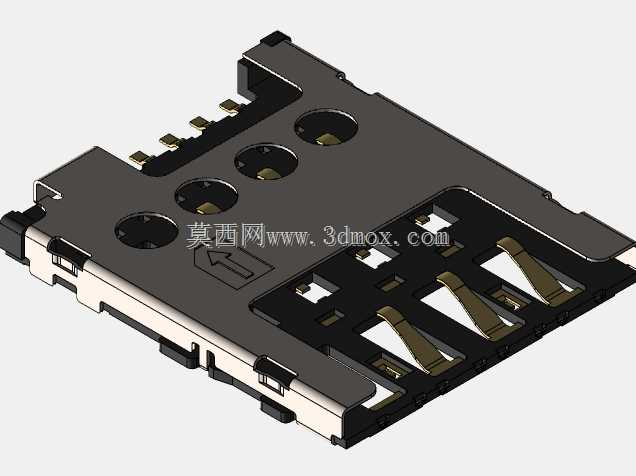

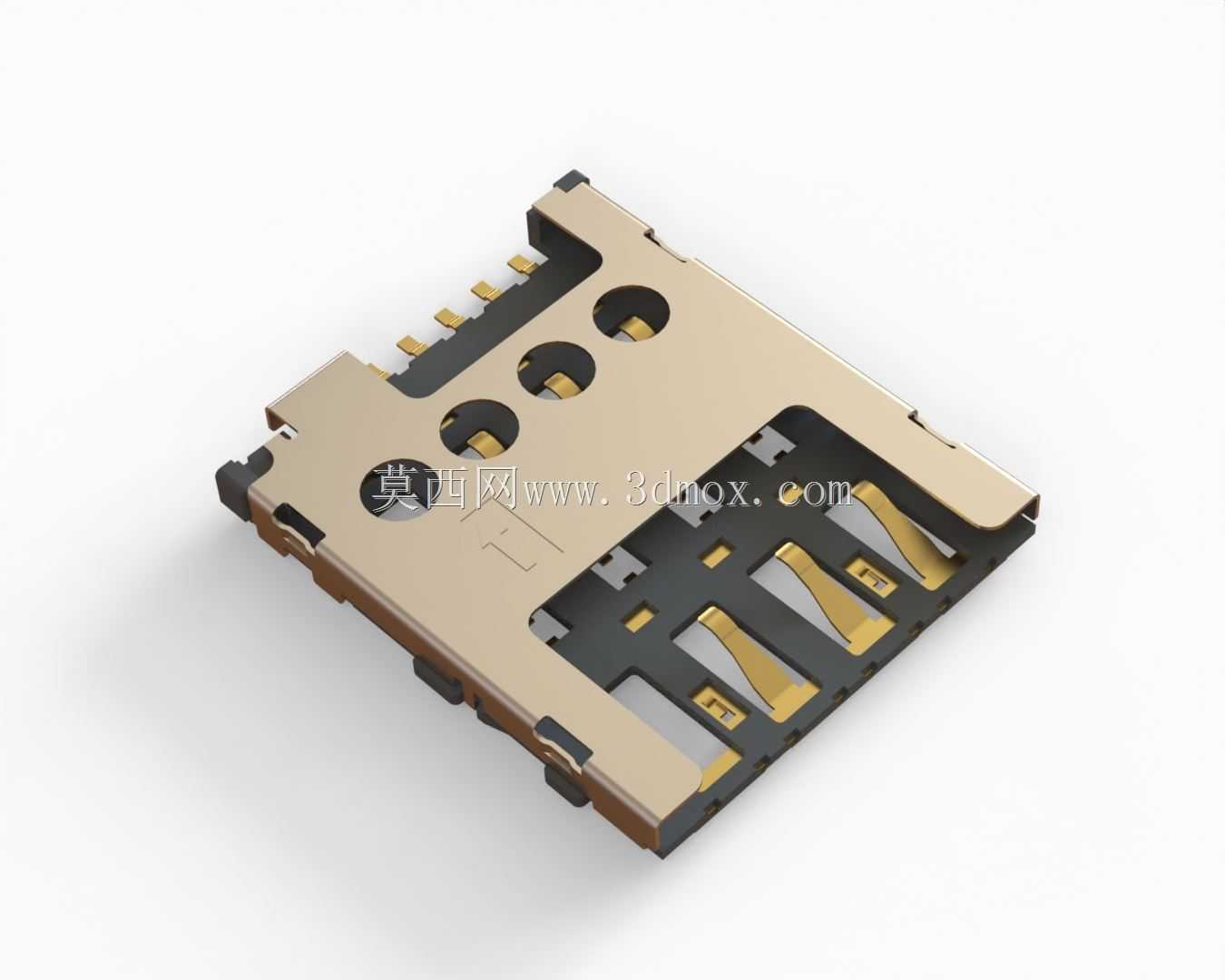

　　很多结构工程师在做板卡布局时，容易忽略卡座前方的插拔操作空间，这款推拉式卡座需要在卡托抽出方向预留至少12mm的操作空间，不能在这个空间范围内布置其他过高的元件，否则会导致SIM卡无法正常推入或取出；另外卡座下方的PCB区域尽量不要布置高频信号线，避免金属外壳和下方信号线形成寄生电容，影响信号质量。这款卡座的结构模型完整还原了内部弹片的弧度、锁定机构的配合间隙、外壳的卡扣结构，在做整机结构干涉检查时，可以直接导入装配体验证安装空间是否充足，也可以用来模拟SIM卡插拔过程中的运动行程，提前发现结构设计中存在的干涉问题，减少后期开模后的改模次数。
