雨刮器减速直流电机外壳结构设计

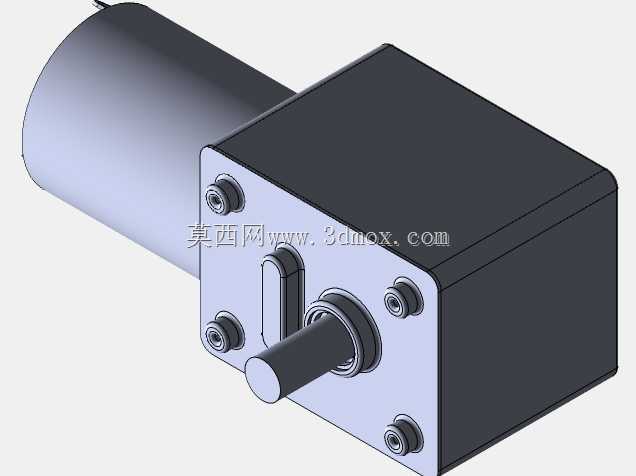

　　在乘用车辆、商用工程车辆的风窗清洁系统中，雨刮驱动单元的外壳结构直接决定整套驱动机构的运行可靠性与安装适配性，本次呈现的雨刮器电机外壳，是配套直流减速雨刮电机的承载防护结构，主要适配前装车载雨刮系统、小型工程机械风窗清洁机构、特种作业车辆视窗清洁装置的驱动端使用。这类外壳在实际工况中需要同时承担多重功能：首先是为内部的直流电枢、减速齿轮组、输出轴组件提供刚性安装基准，保证齿轮啮合间隙稳定、输出轴回转精度不受车体振动影响；其次是隔绝外部雨水、扬尘、路面飞溅的泥沙侵入电机内部，避免绕组受潮短路、齿轮磨粒磨损问题；另外还要兼顾与车体安装位的匹配性，以及输出轴与雨刮连杆机构的对接精度。

　　从设计思路来看，这套外壳采用分体式组合结构，分为电机筒身安装段与齿轮箱容纳段两个部分，电机筒身段适配常规直径的直流有刷电机定子装配，内壁预留定子卡接定位槽，不需要额外打胶即可实现定子的周向与轴向固定，避免车辆运行中定子出现窜动；齿轮箱段采用方形腔体结构，相比圆形腔体可以在有限空间内容纳更大减速比的直齿减速齿轮组，同时方形外壁的平面结构更便于在车体钣金安装位上贴合适配，不需要额外设计复杂的安装转接支架。输出轴端的安装面做了加厚处理，因为输出轴在带动雨刮臂往复摆动时会承受较大的径向载荷，加厚的法兰面可以提升轴承安装位的结构强度，避免长期往复载荷下出现安装位开裂、轴系偏移的问题。

　　尺寸边界方面，这套外壳对应的齿轮箱部分外形尺寸控制在70x30x30mm，输出轴直径为6mm，轴伸长度根据常规雨刮连杆的对接需求预留了足够的装配空间，整体安装边界紧凑，可以适配多数A级乘用车、小型工程机具的雨刮安装腔空间。安装孔位采用四角对称布置的螺纹孔设计，孔位间距经过标准化匹配，既可以直接固定在车体预设的安装支架上，也可以搭配减震胶垫使用，降低电机运行时的振动传递到车体内饰侧带来的异响问题。输出轴位置设计了轴套密封槽，可以配套O型密封圈实现轴端的动密封，即使高压水枪冲洗风窗下沿位置，也不会出现水渗入齿轮箱内部的情况。

　　在实际选型适配过程中，结构设计人员需要重点关注几个边界条件：首先是外壳的腔体内部尺寸要匹配所选直流电机的定子外径与减速齿轮组的排布空间，避免出现齿轮与壳体内壁干涉的问题；其次是输出轴的中心高要与雨刮连杆机构的摆动中心对齐，偏差过大会导致连杆运行卡滞、电机负载异常升高；另外外壳的壁厚设计要兼顾轻量化与结构强度，方形腔体的转角位置做了圆角过渡，避免注塑或者压铸过程中出现应力集中，长期受振动载荷出现开裂问题。这类外壳通常采用阻燃增强尼龙或者压铸铝合金材质，前者重量轻、绝缘性能好，适合乘用车前装使用，后者散热性能优、结构强度高，更适合工程车辆、特种作业车辆的高负荷使用场景。

　　从三维建模的角度来看，这套外壳的建模过程需要重点处理几个细节：一是电机筒身与齿轮箱腔体的对接面要保证平面度，合装后不会出现错位导致的密封失效；二是轴承安装位的同轴度公差需要严格控制，输出轴两端的轴承孔同轴度偏差要控制在合理范围内，否则会导致轴系转动阻力大、运行噪音升高；三是安装螺纹孔的位置度要匹配车体安装支架的孔位，避免装车时出现孔位对不上的问题；四是外壳内壁的加强筋排布要合理，既提升腔体的结构刚性，又不会因为筋位过多导致注塑缩痕、压铸成型困难的问题。在实际应用中，这类外壳的设计还要考虑维修便利性，分体式的结构可以在电机碳刷磨损到极限时，拆开筒身段直接更换碳刷，不需要整体更换整个电机单元，降低后期维护成本。
