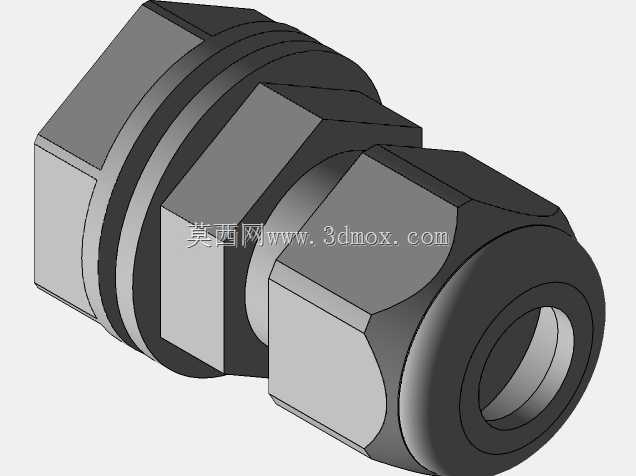

　　做电气柜布线、成套设备装配的工程师对这类接头不会陌生，这次建模的是适配PG9与PG13.5两种穿线规格的卡波姆式管压盖，日常在低压电控柜体、户外接线盒、小型电源变压器周边的线缆引入口位用得极多，核心作用就是把穿入柜体的线缆牢牢锁紧，同时填补柜体开孔的缝隙，避免灰尘、水汽顺着线缆外皮钻进设备内部，也能防止线缆受外力拉扯时接线端子松脱造成断路故障。

　　从实际使用场景来看，这类接头不光在工业电控场景用，户外亮化工程的灯具接线端、小型通讯设备的线缆引入口、甚至部分民用机电产品的电源线出线位都能见到同结构的零件，区别只是尺寸规格和密封材质的差异。这次建模的结构完全按照实际量产的接头结构还原，没有做简化处理，方便做布线装配仿真的时候直接调用，不会出现结构干涉的问题。

　　先说结构设计的逻辑，整个接头拆分成三个功能段：靠柜体侧的外螺纹锁紧段、中间的六角拧动受力段、出线侧的弹性卡紧压合段。靠柜体的外螺纹段是标准PG牙，适配行业通用的柜体开孔尺寸，安装的时候从柜体外侧穿入开孔，内侧用配套的六角薄螺母锁紧，螺纹和柜体接触面之间可以加装橡胶密封平垫，满足IP65以上的防护要求，这点在户外设备或者粉尘较大的车间设备上是硬性要求，很多新手做结构设计的时候容易漏算密封垫的压缩厚度，导致螺母拧到底之后还有缝隙，这个模型里把密封垫的安装预留位做了准确还原，装配的时候直接匹配就行。

　　中间的六角段是安装时的受力位，对边尺寸完全按照标准紧固件的扳手尺寸做的，不管用开口扳手还是套筒都能直接卡紧，不会出现扳手打滑磨坏棱角的问题，建模的时候特意把六角的倒角做了和实物一致的处理，不是生硬的直角，实际生产的时候这个倒角是冷镦成型的时候自然带出的，做布线动画或者渲染效果图的时候更贴近真实质感。

　　出线侧的压合段是整个零件的核心功能区，内部是带锥度的弹性收缩腔，配套的橡胶密封圈套在线缆外层，拧紧外侧的压帽的时候，压帽的内锥面会挤压橡胶圈，让橡胶圈径向收缩，紧紧裹住线缆外皮，同时橡胶圈的端面会和接头本体的端面压合，完全阻断缝隙。这里建模的时候把压帽和本体之间的配合间隙做了准确控制，按照实际公差带留了0.1mm的装配间隙，做运动仿真的时候可以模拟拧紧压帽的整个行程，不会出现零件穿模的问题。

　　尺寸边界这块，PG9规格适配的线缆外径是4-8mm，对应的柜体开孔直径是15.2mm，接头本体的最大外圆直径是18mm，六角对边17mm，整体拧紧之后的总长度是27mm；PG13.5规格适配的线缆外径是6-12mm，柜体开孔直径是20.4mm，最大外圆直径24mm，六角对边22mm，总长度31mm。做柜体开孔设计的时候可以直接调用这个模型的安装基准，不用再查手册核对尺寸，能省不少反复核对参数的时间。

　　实际选型的时候要注意，这类接头的材质一般分尼龙和黄铜镀镍两种，这个模型的结构两种材质都通用，只要改一下材质参数就能对应不同的使用场景：尼龙材质适合普通室内电控场景，绝缘性好成本低；黄铜镀镍的适合有防腐蚀要求、或者环境温度较高的场景，比如焊接设备周边、户外沿海区域的设备。另外如果需要做屏蔽接地的场景，只要在内部加一个金属导电环，把线缆的屏蔽层压在导电环和接头本体之间就能实现360度屏蔽接地，这个模型的内部腔室尺寸也预留了导电环的安装位置，不用再改结构就能直接适配屏蔽款的需求。

　　很多刚入行的结构工程师做布线设计的时候，容易把接头的安装空间算小，导致扳手伸不进去没法拧紧，这个模型把六角段的操作空间需求也做了参考标注，安装的时候六角周边至少要留3mm的扳手操作空间，不管是从正面拧还是侧面拧都有足够的操作余量，避免后期装配的时候出现干涉返工。另外接头出线侧的线缆弯曲半径也做了参考，压帽出口处的线缆最小弯曲半径不能小于线缆外径的4倍，不然时间长了线缆外皮会被压帽的棱角割破，造成漏电隐患，这点在做布线走向设计的时候可以直接参考模型的出线角度，提前规划好线缆的固定位。

　　从建模细节来看，所有的螺纹都做了真实的牙型还原，不是贴图处理，做干涉检查的时候可以准确判断螺纹配合的松紧度，零件的所有棱角都做了R0.2的圆角处理，和实际量产零件的工艺一致，不会出现锐边割手的问题，也符合机械零件的设计规范。内部的密封腔锥度是15度，这个角度是经过实际验证的最优角度，既不会因为锥度太小导致压合的时候橡胶圈挤压力不够密封失效，也不会因为锥度太大导致拧动的时候需要的力矩太大，把橡胶圈挤坏。

　　日常做设备维护的时候，这类接头也是易损件，尤其是经常需要开合柜门、或者线缆需要频繁移动的场景，橡胶圈老化之后会失去密封效果，这个模型的结构是完全通用的，后期做备件采购的时候直接对应PG规格就能买到互换的零件，不用单独开模定制，能降低后期的维护成本。另外在做设备的三维布线仿真的时候，把这个接头装配到柜体开孔位之后，可以直接设置线缆的穿过路径，软件能自动识别接头的内孔直径，判断适配的线缆线径，避免出现选的线缆太粗穿不过去、或者太细密封不严的问题。
