六位接线式绿色电气连接端子结构

项目分类:通用五金配件 发布时间:2025-02-02 ID:916561
  • 六位接线式绿色电气连接端子结构
  • 六位接线式绿色电气连接端子结构
  • 六位接线式绿色电气连接端子结构
  • 六位接线式绿色电气连接端子结构
  • 六位接线式绿色电气连接端子结构

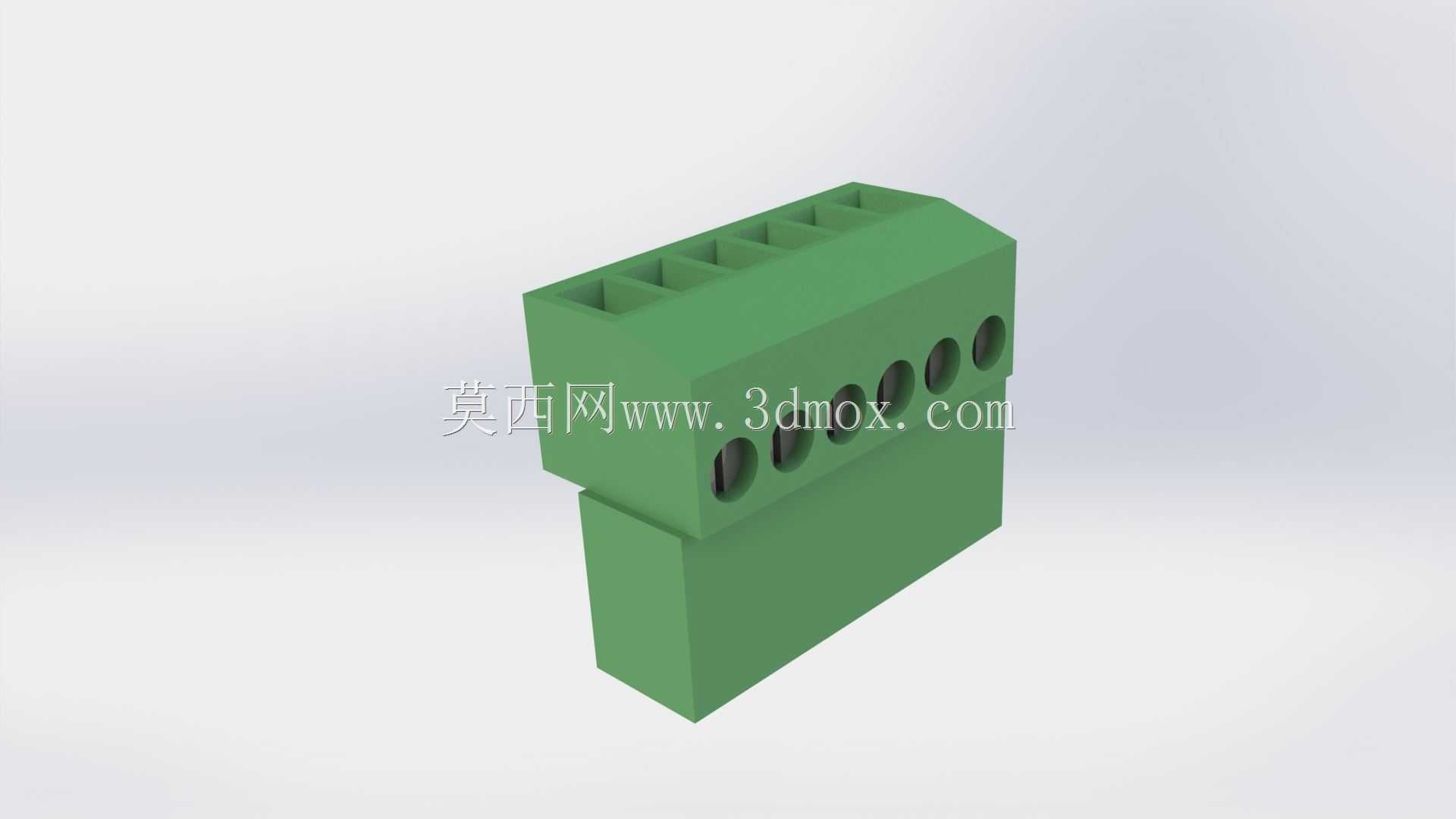

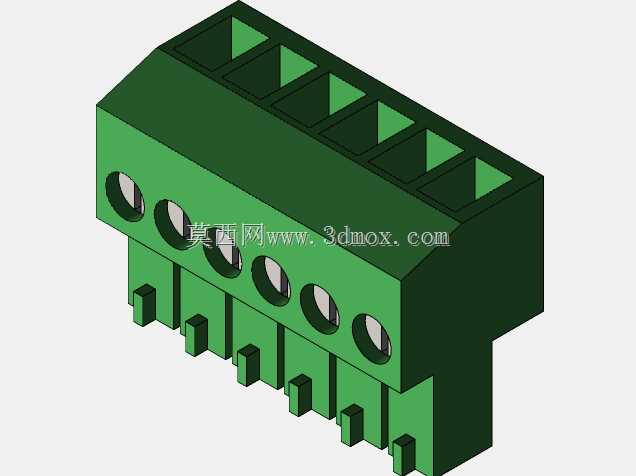

  在低压电气柜、小型电源模组、工业控制板卡的布线作业里,这类六位接线端子是板载接线场景里出镜率极高的连接件,很多刚入行的结构工程师在做PCB布局的时候,经常会忽略端子的安装边界,导致后期布线时导线弯折半径不足,或是端子与周边电容、散热片的安全间隙不够,最后不得不改版调整元器件位置。这款端子采用常见的阶梯式外形设计,主体为绿色绝缘基座,上层排布六个导线接入孔位,对应侧面设置六个锁紧螺丝孔,导线剥头后插入孔位,拧紧侧面螺丝即可完成导线固定,单孔可适配线径范围覆盖常规的信号传输线与小功率动力线,能满足3.18间距规格下的接线需求,避免相邻接线点之间出现爬电距离不足的问题。

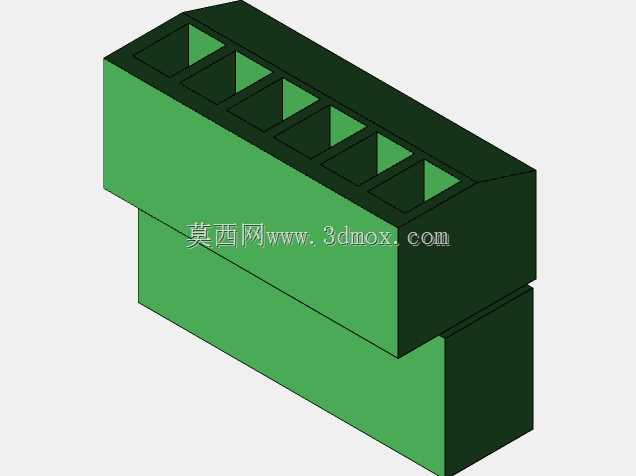

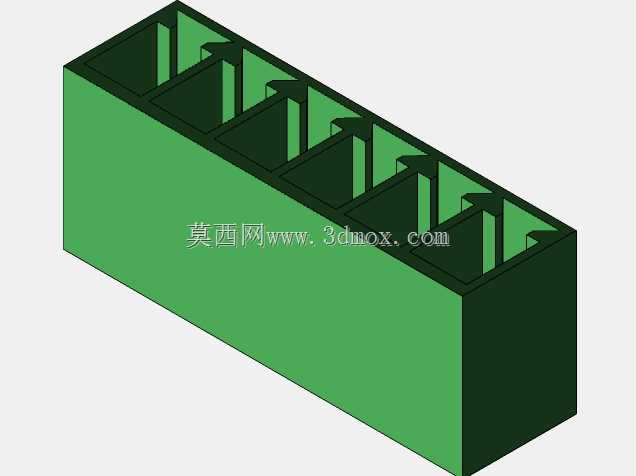

  从设计逻辑来看,这类端子的基座采用上下两层的阶梯结构,下层为PCB插装固定段,预留的插针间距严格匹配标准PCB孔位布局,插装过波峰焊时可以保证焊盘受力均匀,不会出现虚焊、端子歪斜的问题;上层的接线段比下层基座略宽,一方面给侧面的锁紧螺丝预留足够的壁厚,避免螺丝拧紧时撑裂绝缘基座,另一方面也让接线操作时手部有足够的操作空间,不用刻意倾斜螺丝刀就能对准螺丝槽。实际选型时需要注意,这类端子的安装高度要匹配设备内部的空间余量,尤其是在薄型电源外壳、壁挂式控制盒这类空间紧凑的场景里,要核算端子顶部到外壳内壁的间隙,保证导线接入后不会被外壳挤压变形,同时侧面的螺丝操作侧要预留至少螺丝刀头长度的操作空间,不然现场接线时会出现螺丝拧不到位、导线压接不牢的隐患。

  在电路应用层面,六位的接线点位可以同时接入多路信号回路或是小电流的电源回路,常见于小型变压器输出端的分线连接、传感器信号的集中转接、小型PLC扩展模块的外部接线场景,相比焊接式的导线连接,这种螺丝锁紧的接线方式后期维护拆改更方便,不需要重新焊线,松开螺丝就能更换导线,对于现场调试、线路整改的场景适配性更强。建模过程中需要重点关注几个尺寸公差的匹配:一是下层插针的间距公差,必须严格控制在标准允许范围内,不然插装时会出现插针对不准焊盘的问题,强行插装会导致插针弯折、PCB焊盘脱落;二是侧面螺丝孔与上层导线孔的同轴度,要是同轴度偏差过大,螺丝拧紧时会压偏导线,导致导线接触面积不足,长时间通电后容易出现接头发热、接触不良的问题;三是绝缘基座的壁厚设计,尤其是螺丝孔周边的壁厚,要兼顾绝缘性能与结构强度,壁厚过薄容易在螺丝拧紧时开裂,壁厚过厚又会浪费材料,还会压缩内部孔位的空间。

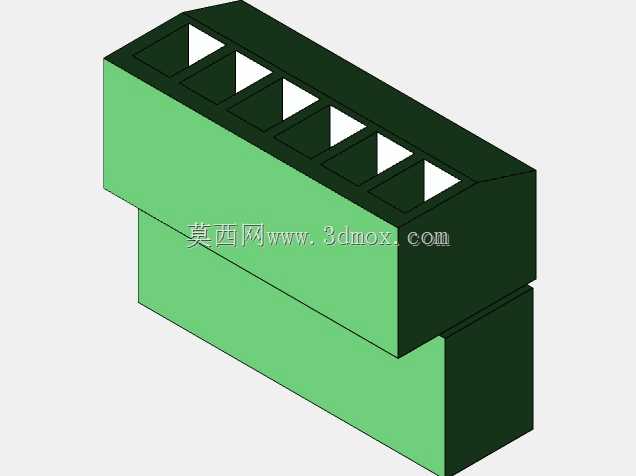

  另外,端子顶部的六个槽位是对应接线点位的标识位,后期可以通过丝印标注点位编号,方便接线时对应线号,减少接错线的概率,这个细节在多回路接线的场景里非常实用,能大幅降低现场接线的错误率。很多工程师在做三维布局时,只会导入端子的外形轮廓,忽略接线后导线的弯折空间,实际上每一个点位接入导线后,导线会顺着孔位方向向外延伸,需要预留至少3倍线径的弯折空间,不然导线会被强行弯折,长期使用后线芯容易断裂,尤其是多股铜芯的软线,弯折半径过小会导致内部铜丝散落,引发短路隐患。这款端子的外形棱角做了小圆弧过渡,没有尖锐的边角,一方面是注塑成型时的工艺需求,避免注塑件出现应力集中导致的开裂,另一方面也能避免安装时划伤操作人员的手部,或是刮破导线的绝缘层。在材质选择上,绝缘基座一般采用阻燃级的工程塑料,满足电气设备的阻燃要求,即使接线点出现短时发热也不会引燃基座,锁紧螺丝采用镀锌钢材,保证足够的锁紧力同时不容易生锈,适配工业场景下的温湿度环境,不会因为长时间使用出现螺丝锈死无法拆卸的问题。
