2mm规格波浪形开口锁销结构设计

　　在减压阀这类流体控制设备的装配环节，销轴类紧固件的防脱可靠性直接决定了设备长期运行的稳定性，这款2mm线径的开口锁销，正是针对小规格阀件内部铰接点位的轴向限位需求开发的结构件。不同于常规直杆开口销需要额外弯折尾端的操作方式，这款锁销采用预成型的波浪弯折结构，插入对应销轴孔后，自身的弹性形变即可产生持续的径向张紧力，无需额外的尾端弯折处理，就能避免设备运行过程中因振动、流体冲击导致的销体窜动脱出问题，在小空间装配场景下能大幅提升装配效率，尤其适合减压阀内部阀杆、弹簧座这类铰接点位的限位固定，不会因为操作空间狭小导致尾端弯折不到位留下松脱隐患。

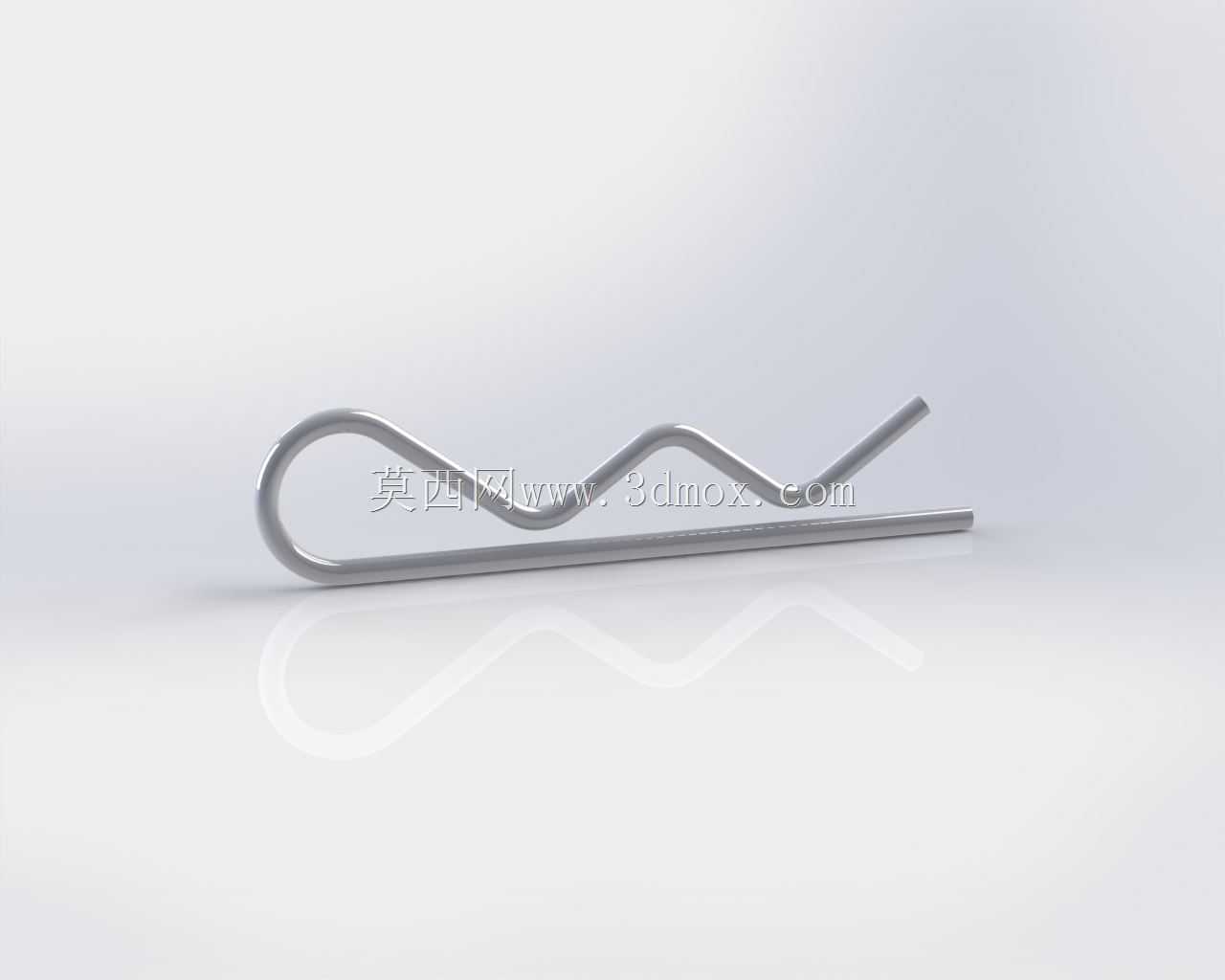

　　从结构设计逻辑来看，这款锁销选用2mm直径的金属线材冷弯成型，整体分为插入直段、波浪弹性段、限位环头三个功能区段：端部的直段做了微小的倒角处理，插入销轴孔时能自动导正，不会刮伤孔壁的镀层或者基材；中间的波浪弯折段是核心功能区，两个连续的弯折弧度经过反复校核，当销体插入对应尺寸的通孔时，波浪段的凸起位置会被孔壁挤压产生弹性变形，变形产生的正压力会让销体和孔壁之间形成足够的静摩擦力，同时波浪结构的拐点位置会卡在孔口的端面位置，形成轴向的机械限位，就算设备长期处于振动工况，销体也不会出现轴向滑移；端部的环形弯头一方面作为插入深度的限位结构，避免销体插入过深穿透另一侧的装配结构，另一方面也方便拆卸时用卡簧钳或者尖嘴钳夹持拔出，不会因为销体完全没入孔内导致拆卸困难。

　　在实际选型匹配时，这款锁销适配的销轴孔直径公差带在H11范围内即可，不需要过高的孔加工精度就能实现可靠的防脱效果，安装时只需要将直段对准孔位推入，直到环形弯头贴合装配面即可完成安装，相比传统的圆柱销加卡簧的固定方式，能减少一个卡簧的装配工序，同时省去卡簧槽的加工步骤，在小尺寸阀件的紧凑结构里，能有效减少零件数量，降低整体的装配复杂度。从安装边界来看，这款锁销插入直段的有效配合长度覆盖了常规2mm规格销轴的连接厚度需求，波浪段的最大外轮廓尺寸控制在2.4mm以内，不会因为弹性结构的外凸影响周边其他零件的装配空间，环形弯头的外径控制在5mm左右，既保证了足够的夹持受力面积，也不会占用过多的端面空间，在减压阀这类内部空间排布非常紧凑的阀件里，不会和周边的弹簧、密封件、阀腔内壁产生运动干涉。在实际工况适配性上，这种金属线材冷弯成型的锁销具备足够的抗疲劳性能，能承受阀件开关过程中反复的振动冲击，不会因为长期的交变载荷出现弹性失效或者断裂问题，相比开口销需要弯折尾端的固定方式，不会因为尾端弯折产生的应力集中导致销体断裂，长期运行的可靠性更高。在设备维护环节，这种锁销可以反复拆装使用，只要波浪段的弹性没有出现塑性变形，拆卸后再次插入依然能保持足够的张紧力，不会像一次性开口销那样拆卸后就因为尾端弯折变形无法再次使用，能降低设备维护的零件损耗成本。

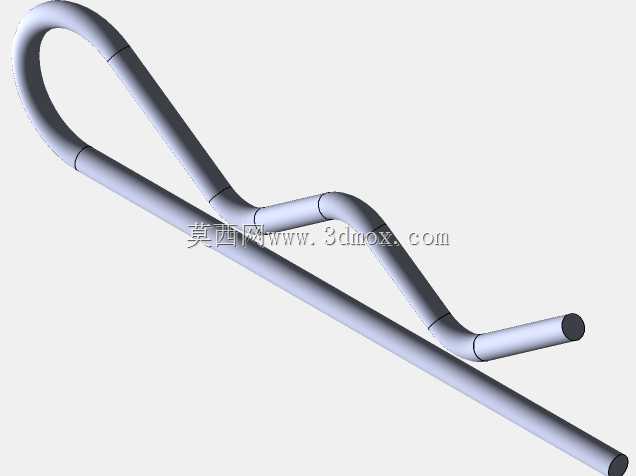

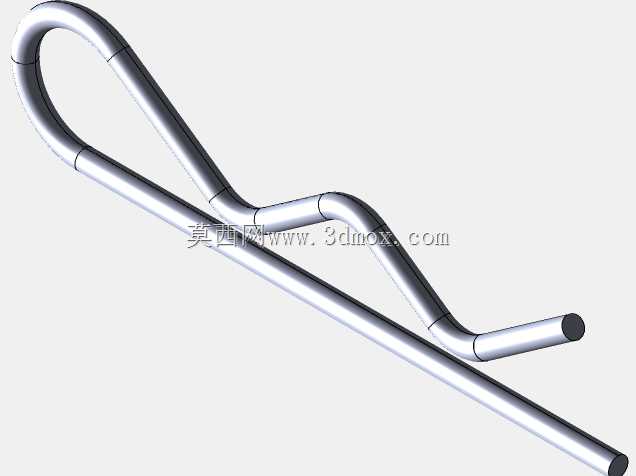

　　在三维建模过程中，这款锁销的模型严格按照冷弯成型的工艺特点构建，所有弯折位置都保留了合理的冷弯圆角，没有出现直角弯折的工艺不合理结构，线材的直径全程保持一致，还原了真实线材冷弯加工的成型特征，模型的各个功能段尺寸都和实际装配需求匹配，在做阀件整体装配仿真时，可以直接导入模型进行干涉检查和装配工艺模拟，能准确还原实际装配时的插入行程、弹性张紧的空间占用情况，帮助结构设计人员在研发阶段就验证销体选型的合理性，避免后期样机测试时出现销体干涉、防脱力不足的问题。
