埃伯哈德旋转锁闩工业锁止结构

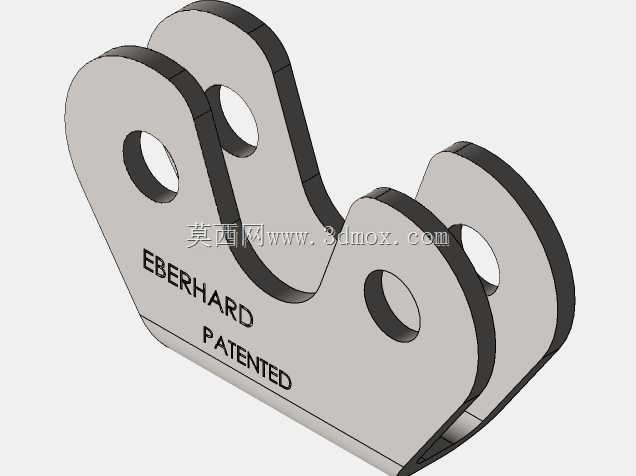

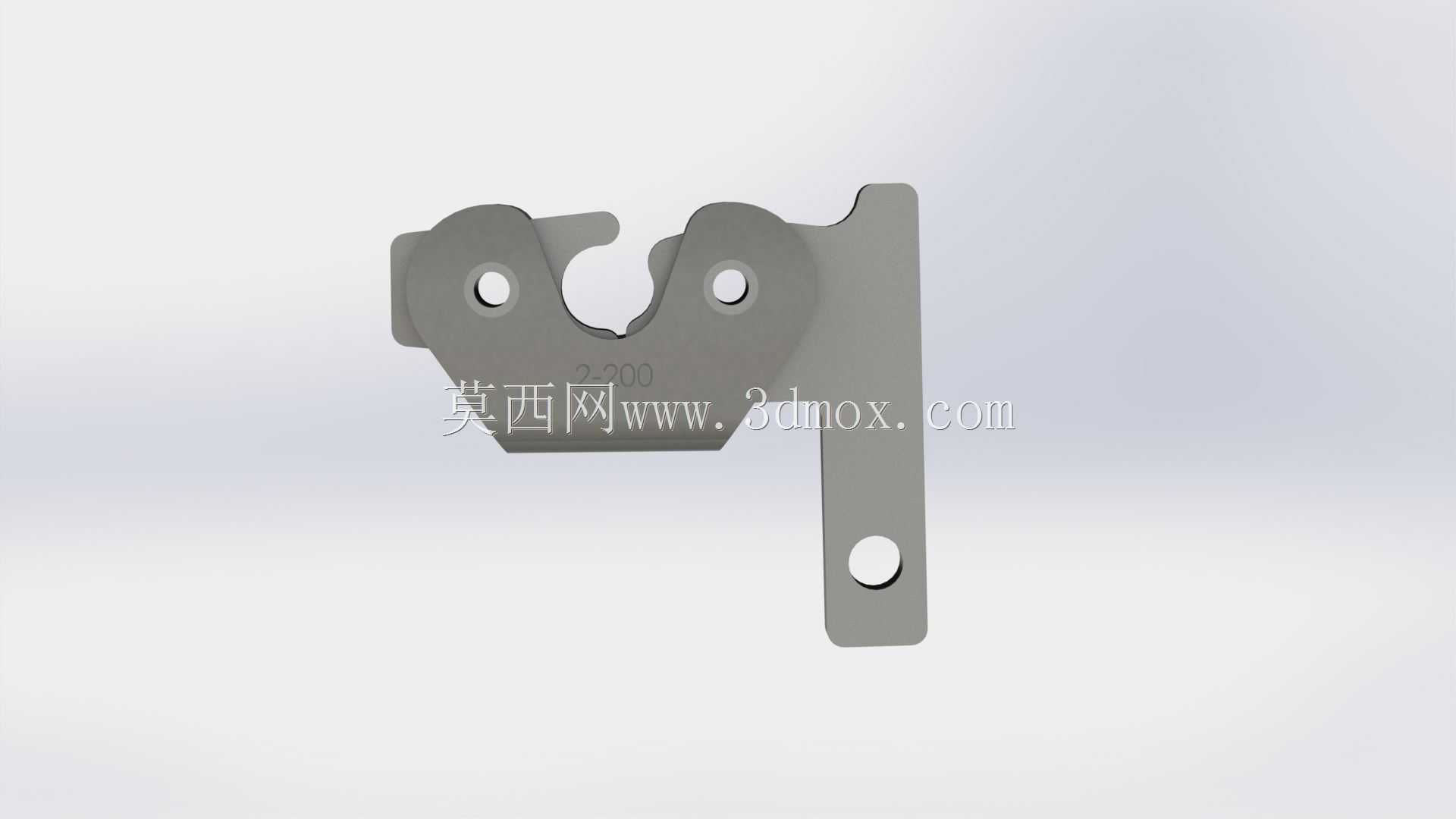

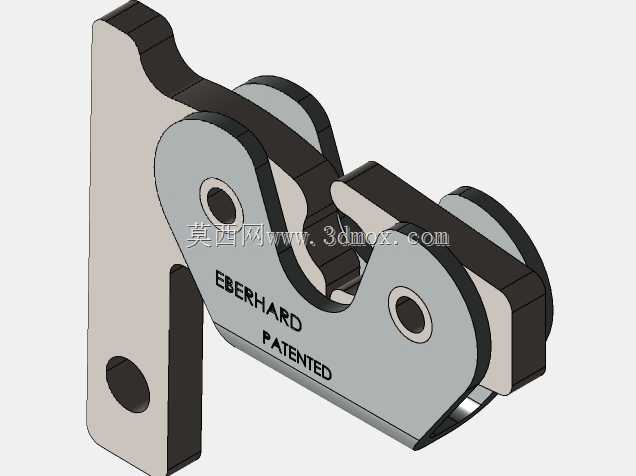

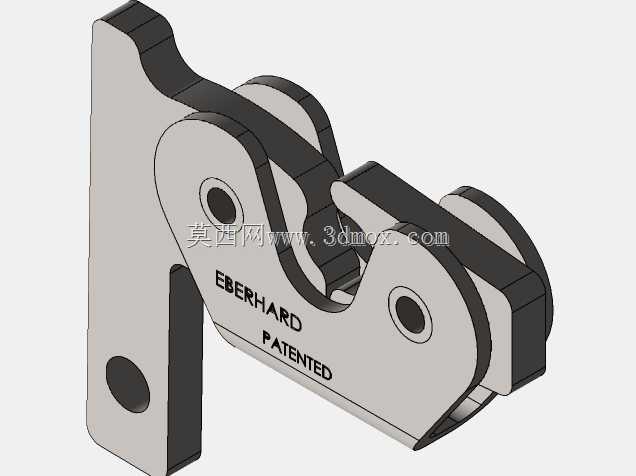

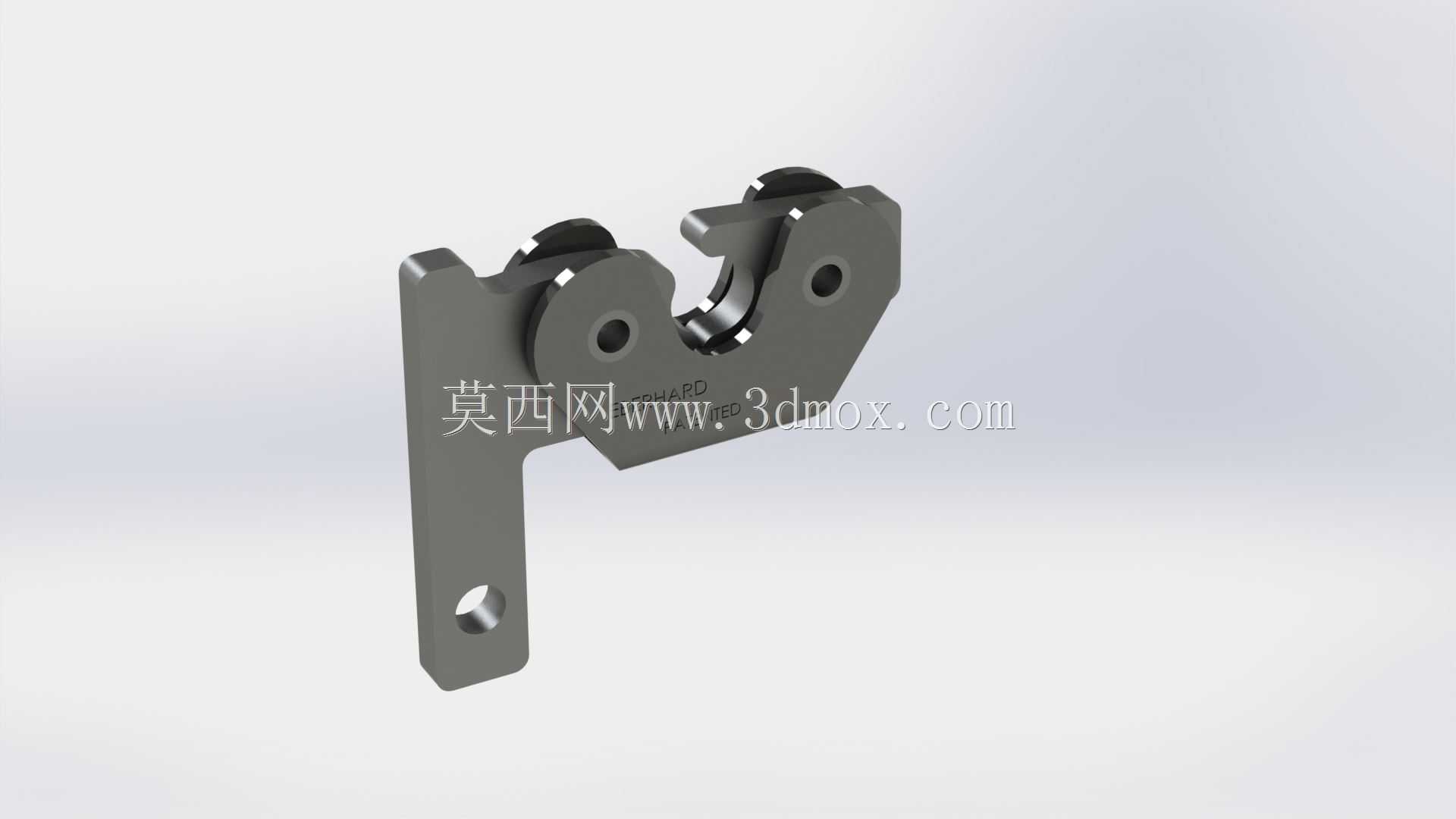

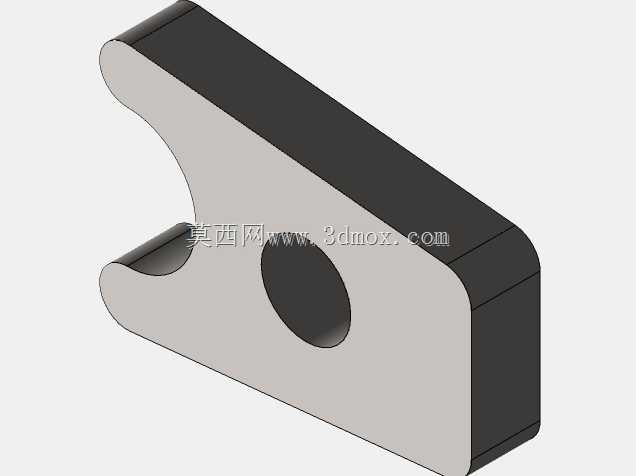

这类旋转锁闩常被应用在工业设备舱门、特种车辆侧舱、自动化设备防护门、机柜检修门的锁止场景中，承担着快速启闭、可靠锁合的作用，相比普通卡扣式锁具，它的抗振动松脱能力更强，在设备长期运行产生持续振动的工况下，不会出现意外脱开的问题，能有效保障舱内部件的运行安全，避免非授权开启或者运行中舱门移位带来的安全隐患。从结构设计来看，这款锁闩采用了偏心旋转锁止的原理，锁钩部分做了圆弧过渡的咬合轮廓，当锁舌旋转到位时，钩体能够完全卡入配套的锁座卡槽内，接触受力面做了贴合度优化，锁合状态下受力均匀，不会出现局部应力集中导致的构件变形问题。主体安装板采用了弯折一体的结构设计，下部伸出的安装支臂上预留了沉头安装孔，安装时可以将螺钉完全沉入孔内，不会突出构件表面干涉周边部件的运动，支臂的长度经过匹配校核，能够适配不同厚度的舱门安装边界，安装板主体上的两个定位孔可以在装配时快速完成对位，减少现场安装的调整时间。锁体的转动副部分采用了双滚轮减摩设计，锁舌旋转过程中滚轮与锁座接触时为滚动摩擦，相比滑动摩擦结构，启闭的操作力更小，长期使用的磨损量也更低，能够有效延长锁具的使用寿命，即使在没有定期润滑的工况下，也能保持顺畅的启闭手感。在设计建模过程中，需要重点关注锁舌的旋转行程角度，要保证解锁状态下锁钩完全脱离锁座的避让空间，不会在舱门启闭时与门框发生刮擦，同时锁合到位后要有足够的锁止余量，避免加工公差累积导致锁合不到位的问题。安装边界的尺寸校核需要兼顾舱门的板材厚度、密封胶条的压缩量，要保证锁合后胶条能够达到设计压缩量，满足舱体的防护等级要求，同时不会因为压缩量过大导致锁闩承受额外的附加载荷。整体构件的棱角处都做了小圆弧倒角处理，既避免了加工过程中的应力集中问题，也能防止安装操作时尖锐棱角划伤操作人员，所有的孔位都做了公差匹配，安装孔的间隙能够适配常规的装配公差范围，降低现场安装的适配难度。
