表面贴装微型单掷触觉开关结构设计

　　这款表面贴装型超微型触觉开关，是面向高密度PCB板载电路设计的通断控制元件，核心应用场景覆盖消费类电子手持设备、小型工控传感模块、可穿戴智能硬件、车载低功耗控制单元等对板上空间占用有严苛要求的电路系统，主要承担用户操作触发、电路信号通断切换、功能模式切换的实际作用，区别于传统插脚式按键开关，该元件无需在PCB上预留穿孔焊位，完全依托表面贴装工艺完成焊接固定，适配回流焊、波峰焊等主流SMT生产制程，能够大幅压缩板上元件排布的空间占用，提升整板元件集成密度。

　　从功能特性来看，该开关属于2极单掷常开型触觉元件，常态下触点处于断开状态，当操作面受到垂直方向的额定按压力时，内部弹性触点结构完成导通，触发对应电路信号，撤去按压力后依靠内部弹性结构自动复位至断开状态，触发行程控制在极短区间内，能够为操作者提供清晰的触觉反馈，避免误触发或触发无响应的问题。开关的触点接触电阻控制在极低区间，导通状态下信号损耗极小，适配弱信号控制电路的使用需求，同时具备一定的抗机械振动性能，在常规设备运输、日常使用的振动工况下不会出现意外导通或接触不良的问题。

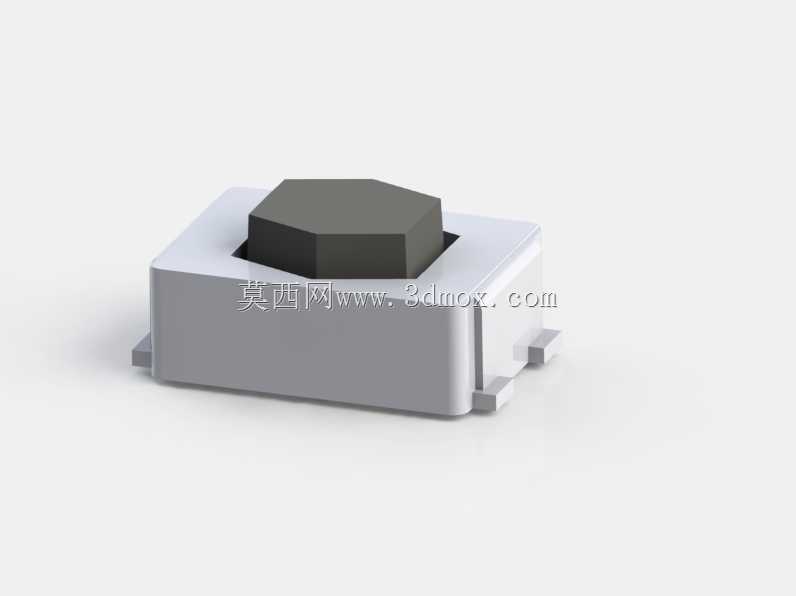

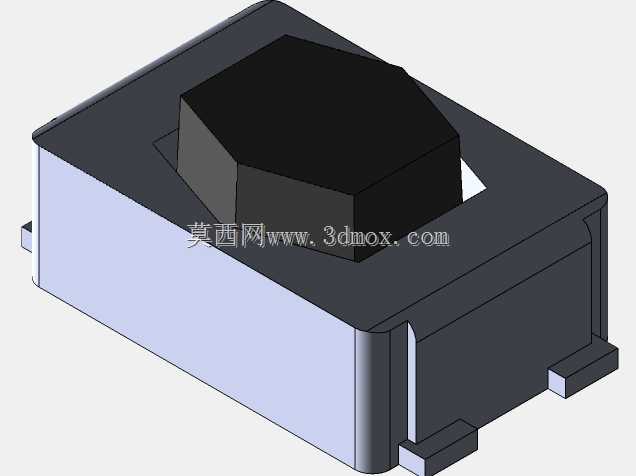

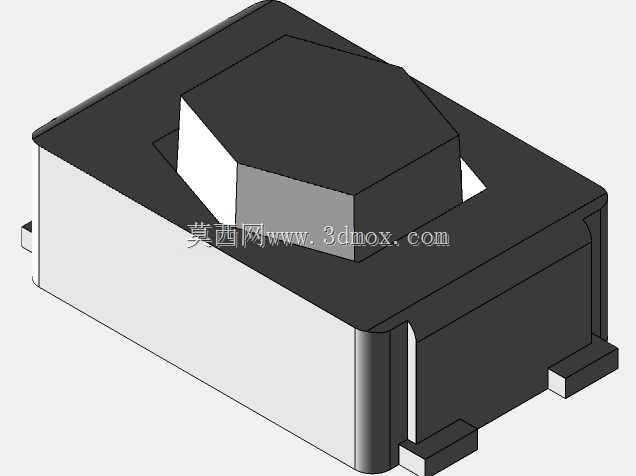

　　设计思路上，这款开关优先考虑了SMT制程的适配性，外壳采用耐高温工程塑料注塑成型，能够承受表面贴装焊接过程中的短时高温，不会出现壳体变形、内部结构移位的问题。底部的两个焊接引脚采用对称式排布，与壳体底部平面保持齐平，焊接时焊锡能够均匀附着在焊盘上，保证焊接强度的同时避免虚焊、连锡等生产不良。按键操作面采用六边形凸起结构，相比传统圆形按键，能够在极小的尺寸下提升按压接触面积，降低操作者按压时的对位精度要求，同时六边形的结构也能在自动化贴装过程中为视觉识别系统提供清晰的定位特征，提升贴装效率与准确率。壳体两侧设置有限位凸台，贴装时能够与PCB上的丝印限位框匹配，避免贴装过程中元件出现旋转偏移。

　　外形尺寸与安装边界方面，该开关属于超微型元件，整体长宽尺寸控制在毫米级，完全适配高密度排布的PCB板安装需求，安装时仅需在PCB表面预留对应尺寸的焊盘，无需在板上开设穿孔，不会破坏PCB内部的走线层结构，给PCB布线留出更高的自由度。焊接完成后元件突出PCB板面的高度极低，不会对设备内部的结构堆叠造成干涉，适配超薄型电子设备的内部空间设计要求。安装过程中需要注意，焊盘的尺寸设计需要与开关引脚尺寸匹配，焊盘间距公差控制在合理范围内，避免焊接后元件出现歪斜；回流焊过程中的温度曲线需要符合元件的耐温参数，避免高温持续时间过长造成内部弹性元件失效。在结构堆叠设计时，开关按键上方需要预留足够的按压行程空间，避免设备外壳装配后对按键形成持续按压，导致开关常通失效；同时按键与外壳按键孔的对位公差需要合理控制，避免外壳筋位顶住按键侧面，造成按压卡滞的问题。

　　在实际选型应用中，该开关适合作为低电压、小电流的信号触发元件使用，不可作为大功率电路的通断开关，避免大电流通过时造成触点烧蚀，缩短元件使用寿命。针对不同的使用环境，若应用在潮湿、多粉尘的工况下，还可以在开关外部增加密封防护结构，避免水汽、粉尘进入开关内部造成触点接触不良。对于需要频繁触发操作的使用场景，该开关的机械寿命能够满足常规消费电子的使用频次要求，设计时无需额外增加按键防护结构即可保证长期使用的可靠性。
