树莓派高气流迷你塔式机箱结构设计

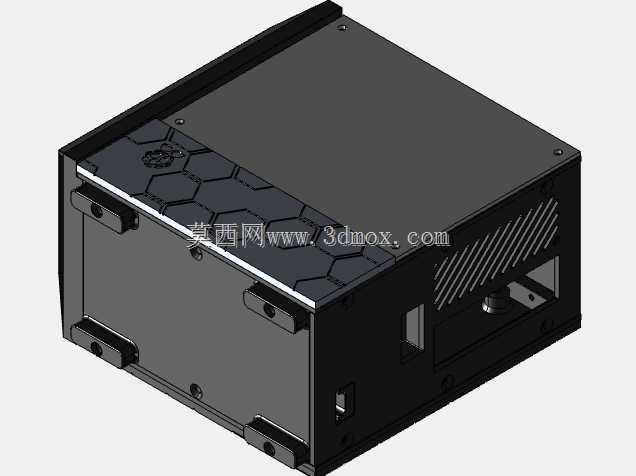

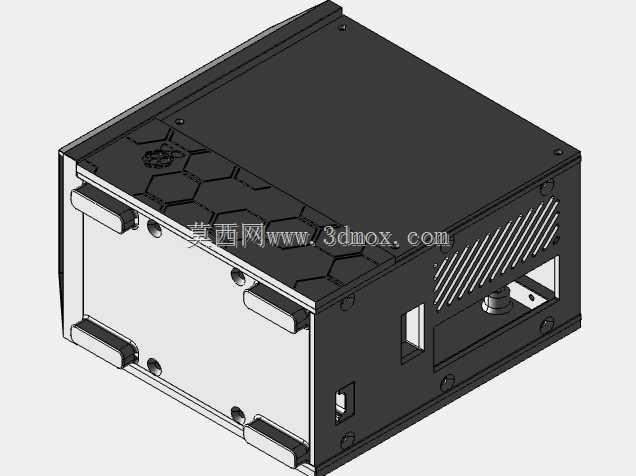

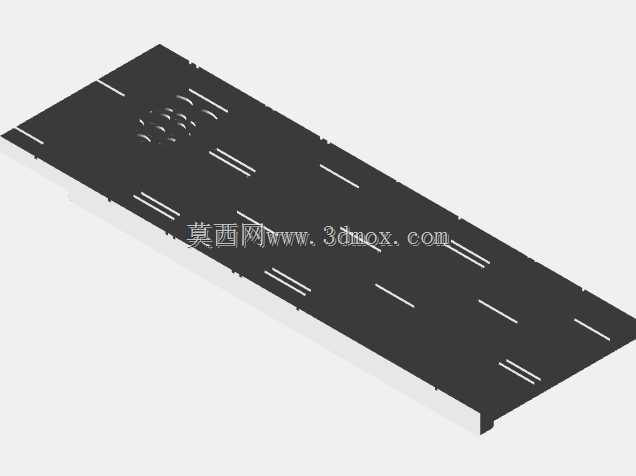

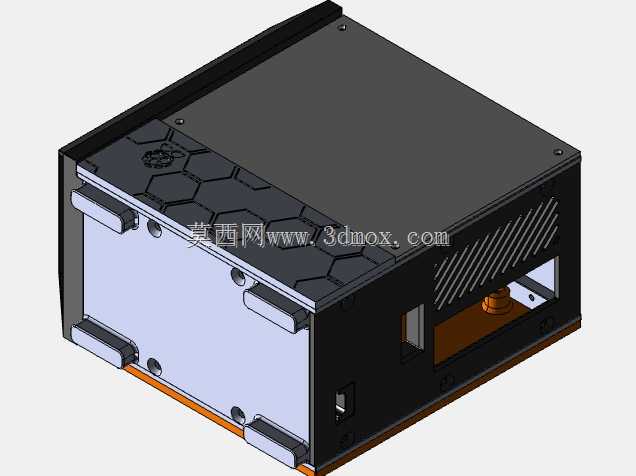

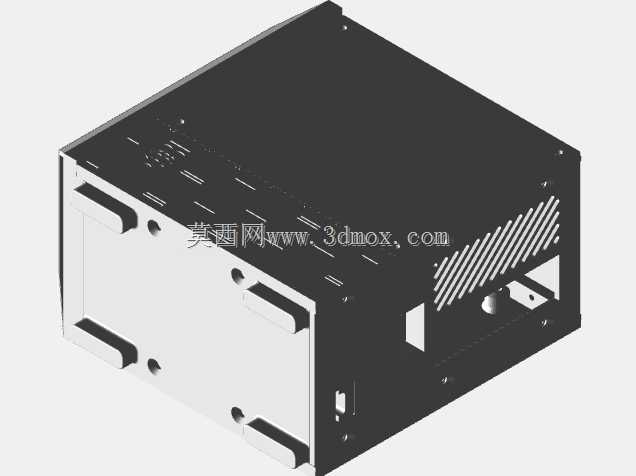

　　这款针对树莓派单板计算机设计的迷你塔式外壳，最初围绕3B型号的散热需求开发，实际兼容3代至5代全系列树莓派主板，解决了裸板运行时积热、接口裸露易损、布线杂乱的常见工程问题，在嵌入式开发、小型边缘计算节点搭建、桌面迷你主机DIY场景中都能适配。从结构设计逻辑来看，整机采用六面体拼接架构，顶部盖板做了六边形蜂窝状格栅开孔，侧面板预留斜向通风槽，配合内部无遮挡的风道空间，能让自然气流从底部间隙进入，穿过主板发热区域后从顶部、侧部格栅排出，无需额外加装风扇即可满足常规负载下的散热需求，避免了主动散热带来的噪音与额外供电占用。

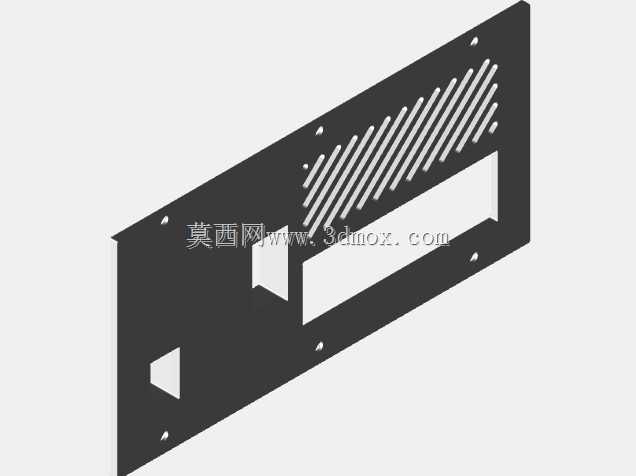

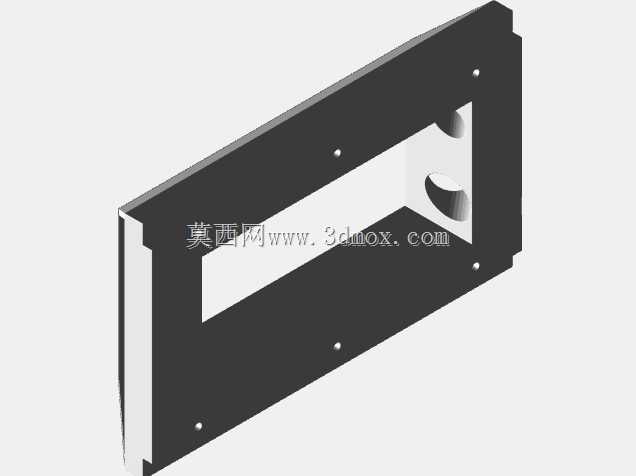

　　安装边界上，所有固定孔位严格匹配树莓派主板的M2.5螺丝安装孔距，底部预留0层间隙，既可以让螺丝完全隐藏在壳体内部不外露，也能保证底部进风空间充足，不会因为桌面贴合堵住进风路径。前面板区域预留了3.5mm音频接口的延伸安装位、HDMI延长线的固定孔位，还有直径12mm的电源按钮开孔，用户可以根据自身需求加装对应延长配件，不用在壳体上二次打孔破坏结构。后面板底部预留了规整的穿线孔位，除了常规的USB-C PD供电触发板、5V5A降压转换模块的布线空间外，额外的USB扩展器、自定义传感器线缆也能从该孔位规整引出，不会出现线缆挤压壳体、接口对位偏差的问题。

　　设计时充分考虑了3D打印加工的工艺特性，顶部、底部、前面板三个主要打印部件都做了0.2mm的装配公差预留，拼接处采用卡扣加螺丝的双重固定方式，既保证打印后无需二次打磨就能顺利装配，也能避免长期使用后壳体拼接处出现松垮错位的问题。壳体外部预留的四个侧装固定耳，既可以将整机直接放置在桌面作为迷你主机使用，也能通过固定耳上的安装孔将机箱固定在设备机柜、墙面支架、机器人底盘等安装面上，适配不同的部署场景。接口对位精度上，所有开孔位置都经过实际装配验证，HDMI接口、USB接口、以太网接口、供电接口的对位偏差控制在0.1mm以内，不会出现插接头被壳体卡住、无法完全插紧的问题。

　　针对嵌入式部署场景，壳体内部预留了触发板、降压模块的粘贴固定区域，用户可以将供电相关的扩展模块直接固定在壳体内部，不用额外做绝缘处理，壳体本身的绝缘材质也能避免主板与金属安装面接触造成短路风险。整体外形采用紧凑的塔式布局，在完全容纳树莓派主板及常规扩展配件的前提下，将整机体积控制在手掌可握持的尺寸范围内，既节省桌面占用空间，也方便在空间受限的嵌入式设备内部署。结构上没有多余的装饰性设计，所有外部结构都服务于散热、安装、接口扩展的实际功能，格栅开孔的尺寸经过反复验证，既能保证通风量，也能避免较大的异物掉入壳体内部接触主板造成损坏。
