适配树莓派ZeroW的USB集线器外壳结构

　　在嵌入式开发与小型电子集成项目的落地过程中，单板计算机的外设扩展一直是结构设计环节需要重点考量的部分，尤其是树莓派Zero W这类体积紧凑、自带无线通讯能力的单板，本身引出的USB接口数量有限，搭配专用的USB Hub Hat扩展板使用时，如何兼顾扩展板的防护、整体结构的固定安装、接口对位精度，是这类配套外壳设计的核心出发点。

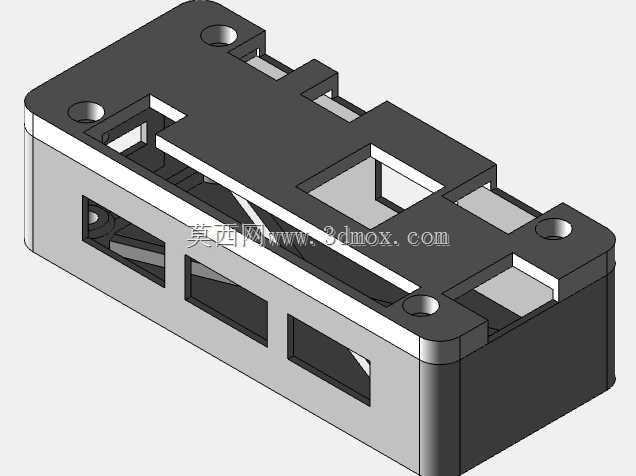

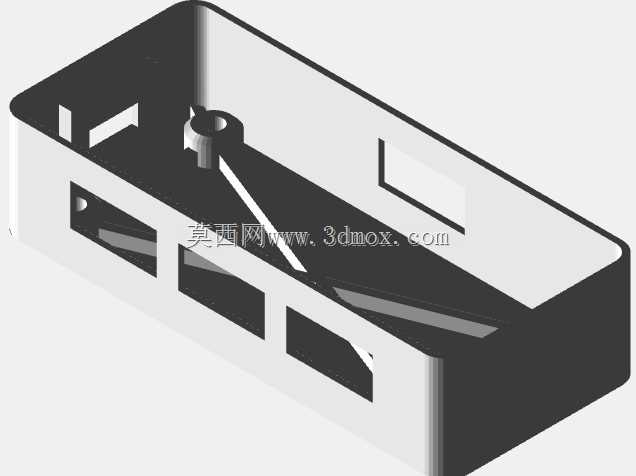

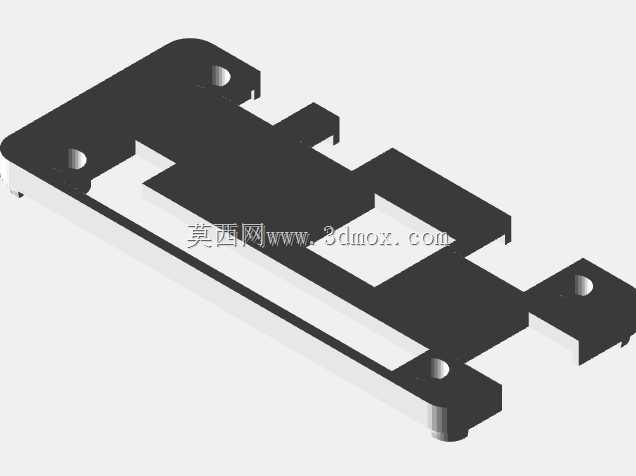

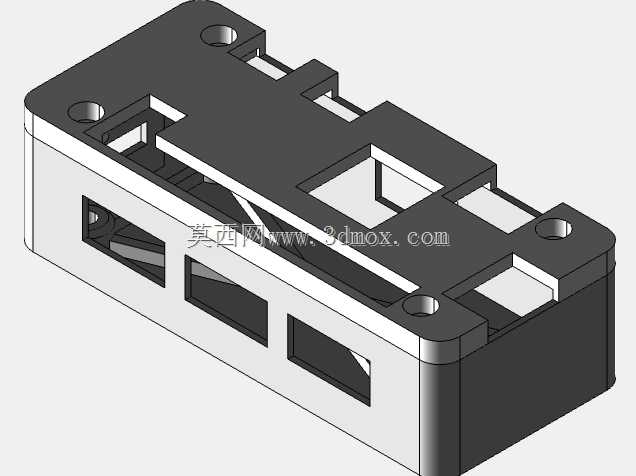

　　这款外壳的整体结构采用上下扣合的分体式设计，主体腔体完全贴合树莓派Zero W与对应Makerspot USB Hub Hat叠装后的整体轮廓，不会出现多余的冗余空间，避免设备在壳体内出现晃动移位的情况。壳体上表面对应树莓派的核心板区域预留了精准的避让槽，不会遮挡板载的无线天线区域，避免金属壳体或者厚塑料结构对WiFi、蓝牙信号造成屏蔽衰减，这一点在嵌入式无线部署场景中尤为重要，很多同类外壳设计容易忽略天线避让，导致实际使用时无线信号强度下降30%以上，需要额外外接天线才能满足通讯要求。

　　接口侧的开孔完全对齐扩展板上的USB接口位置，每个接口的开孔边缘都做了微小的倒角处理，既可以避免USB公头插入时被壳体边缘卡住，也能在长期插拔使用过程中减少开孔边缘的磨损，不会出现塑料毛边影响插接手感的问题。壳体的四个角位都设计了内凹的沉头安装孔，适配M2.5规格的安装螺丝，和MakersPot官方推出的安装硬件完全匹配，安装时螺丝头可以完全沉入沉孔内，不会突出壳体表面，既保证了壳体放置时的平整度，也避免螺丝头刮擦安装接触面或者其他外接线路。

　　从实际应用场景来看，这类外壳主要面向小型嵌入式网关、便携式数据采集终端、桌面级小型控制节点这类应用，这类场景往往需要将树莓派与USB扩展模块集成后固定在设备机柜内部、小型设备舱内或者桌面支架上，外壳不仅可以为电路板提供基础的物理防护，避免空气中的浮尘、现场的细小金属碎屑直接落在电路板上造成短路风险，也能在设备受到轻微磕碰时分散冲击力，保护板载的贴片元件不会因为外力冲击出现虚焊脱落。

　　设计过程中，壳体侧壁的厚度控制在1.8mm，这个厚度既可以保证3D打印或者注塑生产时的结构强度，在常规拧紧螺丝的力度下不会出现柱位开裂的问题，也不会因为壁厚过大导致整体外形尺寸超标，影响在狭小安装空间内的布置。壳体内部对应电路板的定位柱高度经过精准核算，叠装后的树莓派主板与USB Hub板之间的预留间隙刚好可以容纳板间的排针连接结构，不会出现压接排针导致接触不良的情况，同时定位柱的顶端做了0.2mm的微小让位缺口，避免电路板生产时的公差导致板载定位孔与壳体柱位出现对位偏差，组装时不需要强行按压电路板就能顺利扣合上下壳体。

　　壳体侧面还预留了细微的散热缝隙，对应树莓派主控芯片与USB Hub控制芯片的发热区域，在密闭安装空间内可以形成微弱的空气对流，带走芯片工作时产生的热量，避免长期高负载运行时芯片因为过热出现降频，相比完全密封的外壳设计，这种带定向散热缝隙的结构可以让壳体内的工作温度降低4-6摄氏度，满足7*24小时连续运行的散热要求。上下壳体的扣合位采用了嵌入式的卡扣结构，配合四个角的螺丝固定，不需要额外使用胶水粘合，后期需要更换电路板或者检修内部元件时，只需要拧下四颗螺丝就能轻松拆开壳体，维护便利性远高于超声波焊接或者胶粘固定的外壳结构。

　　在安装边界上，这款外壳的整体外部轮廓尺寸控制在与叠装后电路板总尺寸单边预留1.8mm壁厚的范围，不会额外增加过多的安装占用空间，对于安装空间受限的嵌入式集成场景非常友好，比如小型智能设备的内部电控舱、壁挂式采集终端的内部安装位，都可以直接适配原有针对裸板预留的安装空间，不需要因为加装外壳重新调整整体设备的内部结构布局。同时壳体外表面做了平整化处理，没有多余的突出结构，既可以直接通过壳体底部的双面胶粘贴固定在光滑安装面上，也可以通过角位的安装孔使用螺丝固定在支架或者安装板上，固定方式灵活，适配不同场景的安装需求。
