Tmotor Velox V3115无刷直流电机结构

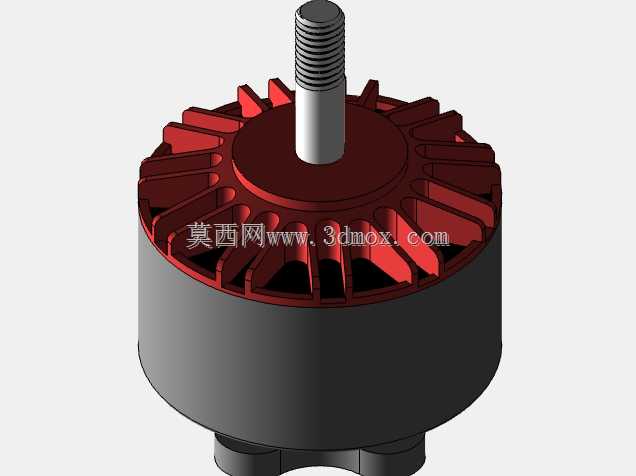

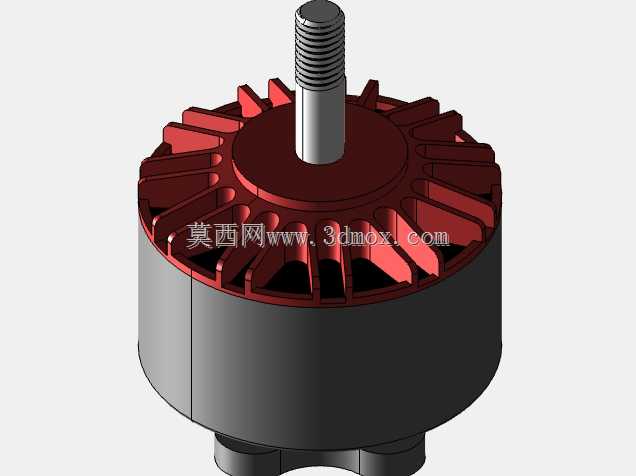

　　这款外转子无刷直流电机的三维结构，核心适配多旋翼无人机、小型航模以及轻量化工业移动平台的动力输出需求，在穿越机、行业测绘无人机、小型无人车的动力选型场景中，这类KV值适配性强的外转子电机，能够在高转速输出与扭矩输出之间找到平衡，满足设备在不同负载工况下的动力响应要求。从结构设计逻辑来看，模型还原了外转子电机的典型布局：中心带外螺纹的输出轴作为动力输出端，螺纹段用于直接安装螺旋桨或传动轮，无需额外转接结构即可完成负载端的固定，轴体与定子铁芯的配合段采用过盈配合设计，保证高速旋转下的同轴度，避免动平衡超标带来的振动问题。

　　红色的转子外壳部分，顶部的辐条状翅片并非实际散热结构的精确还原，仅做视觉区分，实际产品中该部分的磁钢固定结构、外壳壁厚均经过动平衡调校，保证每分钟上万转工况下的结构稳定性，不会出现磁钢脱落、外壳形变的问题。定子部分位于转子内腔，绕组的排布、铁芯的叠厚直接决定电机的扭矩输出特性，模型中定子与底座的安装面预留了标准的安装孔位，孔位间距、螺纹规格均匹配行业通用的电机安装座尺寸，选型时无需额外修改安装支架即可完成装配。

　　从安装边界来看，电机的主体外径、输出轴长度、底座安装孔的中心距均严格参照原厂图纸还原，结构设计人员在做整机装配校核时，可以直接将该模型导入装配体，校核电机与机架、螺旋桨、电调安装位的空间干涉问题，避免实际装机时出现尺寸不匹配的问题。这类外转子BLDC电机相比内转子电机，更大的转子直径能够带来更高的扭矩输出，不需要搭配大减速比的减速箱即可直接驱动螺旋桨，减少了传动环节的能量损耗，提升动力系统的整体效率，在对重量敏感的航空模型、无人机场景中，这种直驱结构能够有效降低动力系统的整体重量，提升续航表现。

　　建模过程中，输出轴的螺纹特征采用简化的圆柱加纹理表达，既保证了视觉上的辨识度，又不会因为螺纹细节过多导致模型文件过大，影响装配体的运行流畅度；转子外壳的圆柱面、定子底座的安装面均做了公差配合的预留，实际生产中安装孔的位置度公差、轴的同轴度公差都需要控制在合理范围内，才能保证电机运行时的振动值处于合格区间。对于结构设计从业者而言，这类标准动力部件的三维模型，能够大幅缩短整机设计的周期，不需要从零开始绘制电机的每一处细节，只需要基于准确的安装尺寸、外形轮廓完成机架部分的适配设计，将更多精力放在整机结构优化、负载匹配的工作上。需要注意的是，模型中转子顶部的红色翅片仅做视觉区分，实际做散热仿真、结构强度仿真时，不能直接使用该部分的模型数据，需要参照实际产品的磁钢固定结构、外壳散热结构重新建模，避免仿真结果出现偏差。在做设备选型时，除了安装尺寸的匹配，还需要结合电机的KV值、最大拉力、工作电流参数匹配对应的电调与螺旋桨，保证动力系统工作在高效区间，避免出现电机过热、动力不足的问题。
